Що таке вакуумний вимикач?

Вакуумний вимикач Lugao (VCB) є важливою частиною електричного обладнання в системах високої напруги. Мета полягає в тому, щоб відрізати струм у разі несправності, тим самим захищаючи ланцюг. Вакуумний вимикач Lugao широко використовується в різних промислових та комерційних програмах, особливо в середніх та високих напругах, де надійний та ефективний захист має вирішальне значення. Завдяки цій статті Lugao призведе до вивчення принципу роботи, ключових компонентів, переваг, застосувань та обслуговування наших вимикачів вакуумних вимикачів Lugao, пропонуючи розуміння того, чому вони стали популярним вибором в електроенергетичних системах.

Принцип роботи вакуумного вимикача

Основна функція вимикача вакууму Lugao полягає в тому, щоб переривати струми несправностей та захистити електричні ланцюги від потенційних пошкоджень. Коли виникає несправність, вакуумний вимикач швидко відрізає струм, щоб запобігти перегріву, вогню чи інших небезпечних наслідків. На відміну від інших типів вимикачів, вакуумні дуги вакуумні вимикачі Lugao у вакуумній камері. Коли контакти всередині вимикача відокремлюються, між ними утворюватиметься дуга. У вакуумному вимикачі Lugao вакуум може запобігти іонізації та швидко відновити ізоляцію між контактами, щоб дугу можна було майже миттєво згасати.

Навіщо користуватися вакуумом?

Вакуумна камера вакуумного вимикача Lugao є ключовим для його продуктивності. У вакуумі майже немає частинок, і відсутність іонізації ускладнює тривати дуги. Тому швидкість гасіння дуги набагато швидше, ніж у повітрі чи газі. Це ефективне переривання струму є однією з головних причин, чому вакуумні вимикачі широко використовуються в системах високої напруги.

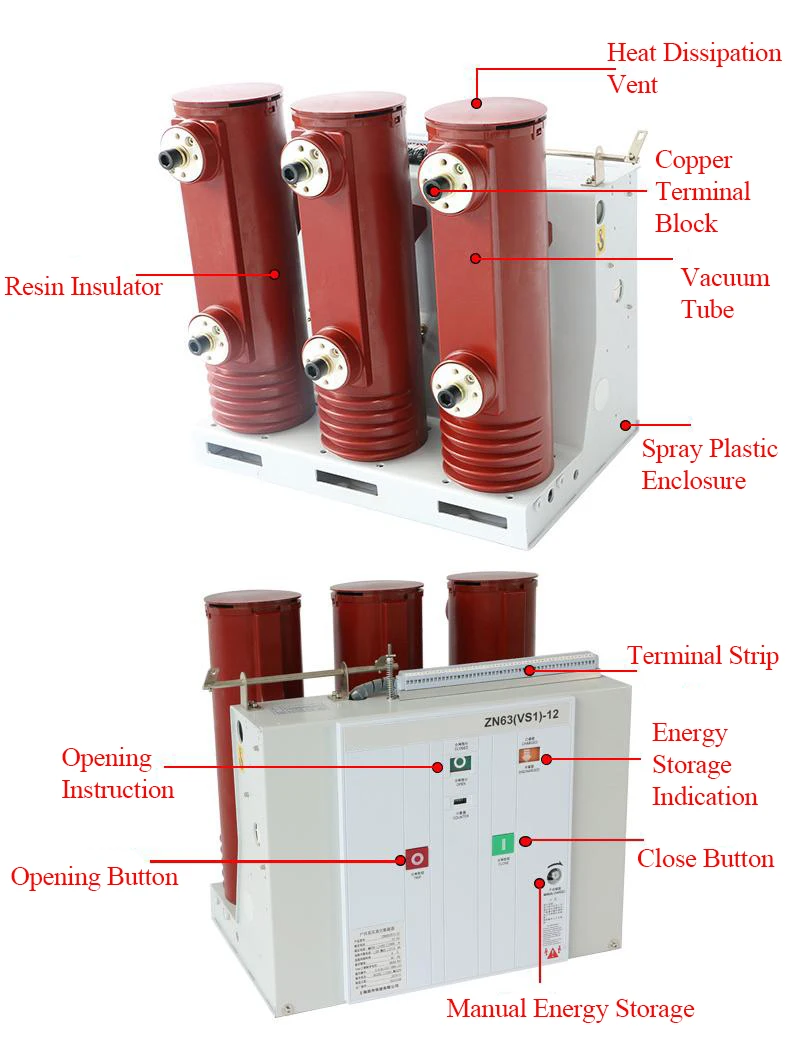

Ключові компоненти вакуумного вимикача

1.Vacuum Enterripter: Вакуумна гасіння дуги - це ядро ​​вакуумного вимикача. Він складається з двох контактів, укладених у вакуумі. Коли ці два контакти розділяються, вакуумна дуга гасіння камери негайно гасне дугу у вакуумному середовищі.

2. Механізм експлуатації:Механізм експлуатації відповідає за відкриття та закриття контактів у вакуумній гасінням дуги. Він може бути вручну або електрично експлуатуватися, щоб точно контролювати роботу вимикача вакууму.

3. Ізоляційний матеріал:Через те, що вакуумні вимикачі зазвичай використовуються для застосувань середньої та високої напруги, ізоляція між компонентами має вирішальне значення. Для забезпечення безпечної роботи при високій напрузі ми використовуємо високоякісні ізоляційні матеріали.

4. Житло: Вакуумні вимикачі, як правило, встановлюються в міцних корпусах, щоб захистити їх від факторів навколишнього середовища, таких як волога та пил, що може вплинути на їх продуктивність.

Переваги вакуумних вимикачів

Порівняно з іншими типами вимикачів, вакуумні вимикачі мають кілька переваг, що робить його популярним вибором в електроенергетичних системах:

1. Висока діелектрична сила: Вакуумна камера вакуумного вимикача має чудову діелектричну міцність, тому вона може відключити схеми високої напруги без ризику зриву.

2. Мінімальне обслуговування:Вакуумні вимикачі мають менше рухомих деталей і потребують мінімального обслуговування під час роботи. Це особливо вигідно у віддаленій установці або високостільних підстанціях, де регулярне обслуговування складно.

3. Швидка робота: Вакуумні вимикачі працюють швидко, що робить їх високоефективними у захисті обладнання від наслідків несправностей. Ця швидка робота мінімізує пошкодження та простої якомога швидше, підвищуючи надійність електричної системи.

4. Екологічно чистий: На відміну від газових ізольованих вимикачів, вакуумні вимикачі не потребують шкідливих газів, таких як гексафторид сірки (SF6) під час роботи, що робить їх екологічно чистим вимикачем.

5. Довгий термін служби: Довговічність та ефективність вакуумних вимикачів допомагають продовжити термін служби. Через те, що рівень вакууму не зменшується з часом, ці вимикачі можуть підтримувати свою ефективність протягом багатьох років, тим самим зменшуючи потребу в частому заміні.

Застосування вакуумних вимикачів

Вакуумні вимикачі можуть використовуватися в різних випадках, головним чином для застосувань середньої та високої напруги. Деякі поширені програми включають:

1. Генерація електроенергії: У електростанціях вакуумні вимикачі мають вирішальне значення для захисту генераторів, трансформаторів та іншого критичного обладнання. Вакуумні вимикачі гарантують, що будь-які несправності можуть бути швидко перервані, щоб запобігти масштабному пошкодженню та дорогому простою.

2. Підстанції: Вакуумні вимикачі широко використовуються в підстанціях для управління системами середньої та високої напруги. Вакуумні вимикачі можуть швидко та ефективно відрізати струми несправностей, що робить їх дуже придатними для цих середовищ.

3. Промислові умови: Виробничі споруди та важка промисловість покладаються на вакуумні вимикачі для захисту обладнання від наслідків несправностей. Вакуумні вимикачі довговічні та потребують низького обслуговування, що робить їх дуже придатними для додатків, які вимагають високої надійності.

4. Комерційні будівлі: Великі комерційні будівлі та офісні комплекси зазвичай використовують вакуумні вимикачі для забезпечення безпеки та надійності їх електричних систем. Вакуумні вимикачі розроблені як компактні, ефективні та прості в інтеграції в існуючу електричну інфраструктуру.

5. Залізничні системи: У залізничній промисловості вакуумні вимикачі використовуються для захисту систем живлення, які запускають поїзди. Їх надійна конструкція та надійність роблять їх придатними для цієї критичної інфраструктури.

Технічне обслуговування вакуумних вимикачів

Важливою особливістю вакуумних вимикачів є їх надзвичайно низькі вимоги до обслуговування. Однак регулярні перевірки та технічне обслуговування можуть забезпечити оптимальну ефективність та термін експлуатації. Основні методи технічного обслуговування для вимикачів вакуумних вимикачів включають:

1. Огляд контактів: Хоча знос вакуумних вимикачів мінімальний, все одно необхідно перевірити наявність будь -яких ознак корозії на контактах. Своєчасна заміна зношених контактів допомагає підтримувати ефективність вимикачів.

2. Перевірка цілісності вакууму: Вакуум у гасіннях дуги повинен підтримуватися неушкодженим, щоб забезпечити надійне гасіння дуги. Рекомендується регулярно перевіряти цілісність вакууму, щоб перевірити, чи немає витоків чи деградації.

3. Тест механічної роботи: Регулярне випробування механізму експлуатації необхідно для забезпечення плавного відкриття та закриття вимикача вакууму. Механічні компоненти повинні регулярно змащуватися, щоб запобігти зносу.

4. Електричні випробування: Регулярні електричні тестування, такі як опір ізоляції та тестування на контактний опір, можуть допомогти визначити будь -які потенційні проблеми у вакуумних вимикачах.

Порівняння з іншими типами вимикачів

Щоб зрозуміти унікальне значення вимикача вакууму, корисно порівняти його з іншими типами вимикачів, таких як вимикачі повітря та газоізольовані вимикачі.

- вимикач повітря (ACB):

Вимикачі повітряних вимикачів покладаються на атмосферне повітря, щоб гасити дугу, що робить їх менш ефективними для застосувань високої напруги порівняно з вимикачами вакууму. Вакуумні вимикачі мають більш високу діелектричну міцність, що дозволяє їм ефективніше обробляти більш високі напруги.

- Газотехнічний вимикач (GCB):

Газотехнічні вимикачі часто використовують газ SF6 для гасіння дуги. Незважаючи на те, що SF6 є потужним парниковим газом, а газоізольовані вимикачі потребують суворої процедури поводження. Вакуумні вимикачі, навпаки, використовують чистий та стійкий підхід без впливу на навколишнє середовище.

Майбутні тенденції та розробки у вакуумних вимикачах

З постійним прогресом у технології очікується, що вакуумні вимикачі стануть ще більш ефективними та широко використовуваними. Деякі тенденції та майбутні розробки в цій галузі включають:

1. Інтеграція з розумними сітками: Завдяки популяризації розумних сітків, проект вакуумних вимикачів все більше оснащується вдосконаленими можливостями моніторингу та управління. Це дозволяє збору даних у режимі реального часу та дистанційним контролем, тим самим підвищуючи надійність та ефективність енергосистеми.

2. Покращені матеріали: Дослідження в галузі матеріалознавства сприяють матеріалам вакуумних вимикачів, щоб бути більш міцними та ефективними. Ці матеріали призначені для подальшого продовження терміну експлуатації їх обслуговування та зменшення вимог до обслуговування.

3. Компактні конструкції: Структура вакуумних вимикачів стає все більш компактною, що робить їх придатними для застосувань з обмеженим простором, такими як міські підстанції та комерційні будівлі.

4. Посилення виявлення несправностей: Майбутні вимикачі вакууму можуть прийняти вдосконалену технологію виявлення несправностей, щоб забезпечити швидші та точніші відповіді на несправності. Це ще більше зменшить ризик пошкодження та покращить загальну надійність електроенергії.

Висновок

Вакуумний вимикач- це неоціненний компонент у сучасних електричних системах, що забезпечує надійний та ефективний захист у середньо- та високостільних додатках. Завдяки унікальному вакуумному механізму він швидко гасне дуги та перериває струми несправностей, пропонуючи чудову діелектричну міцність та екологічну стійкість порівняно з іншими типами вимикачів. Мінімальні вимоги до технічного обслуговування, тривалий термін експлуатації та придатність для широкого спектру застосувань роблять вакуумний вимикач популярним вибором для виробництва електроенергії, промислових установок та комерційних будівель. Оскільки технологія продовжує просуватися, майбутнє вакуумних вимикачів обіцяє ще більшу ефективність, інтеграцію розумної сітки та компактні конструкції.
