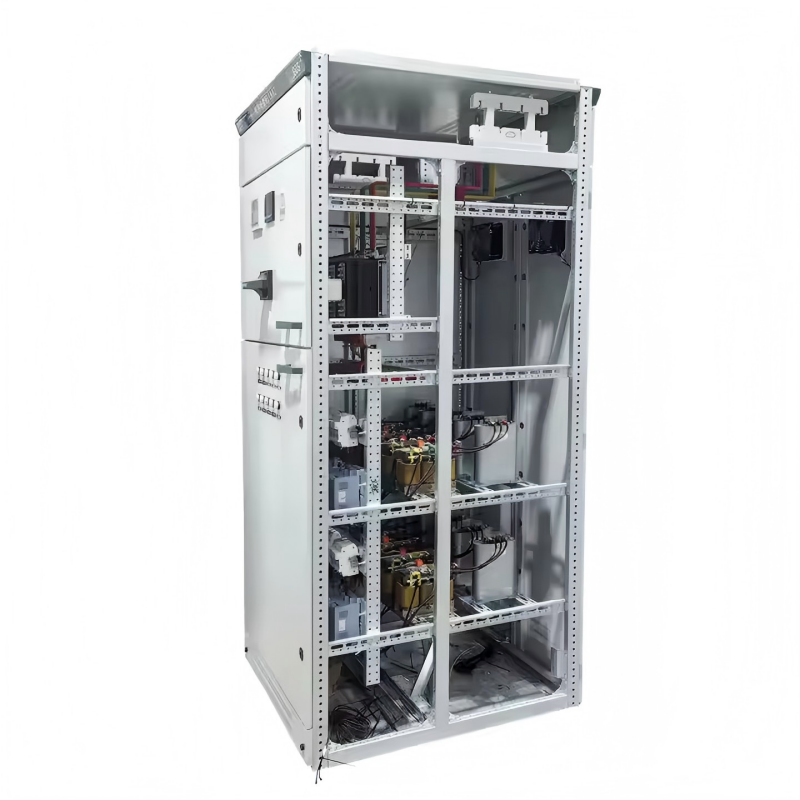

Основна схемна схема шафи GCS має 32 групи та 118 специфікацій, за винятком схем та специфікацій, отриманих від змін у управлінні та захисті допоміжних кіл. Він включає в себе потреби генерації електроенергії, електропостачання та інших споживачів енергії з номінальним робочим струмом 5000 А, що підходить для вибору розподільних трансформаторів потужністю 2500 кВА і нижче. Конденсаторні компенсаційні шафи розроблені для задоволення потреб електропостачання та використання для покращення коефіцієнта потужності, а реакторні шафи розроблені з урахуванням потреб комплексних інвестицій.
В атласі допоміжних кіл GCS є 120 планів допоміжних кіл. Схема допоміжної схеми частини роботи постійного струму в основному використовується для низьковольтної системи заводу (станції) підстанцій електростанції. Він підходить для систем низької напруги потужністю 200 МВт і нижче та 300 МВт і вище, загального режиму керування робочою (резервною) лінією електроживлення, джерелом живлення та приводом двигуна.
Допоміжний план частини експлуатації змінного струму в основному використовується для низьковольтної системи підстанцій на заводах, шахтах, підприємствах і висотних будинках. Є 6 комбінацій, придатних для керування подвійним джерелом живлення. Немає роботи електричного блокування в режимі очікування, автоматичного кидка, самовідновлення та інших схем керування, які можна безпосередньо використовувати в інженерному проектуванні.

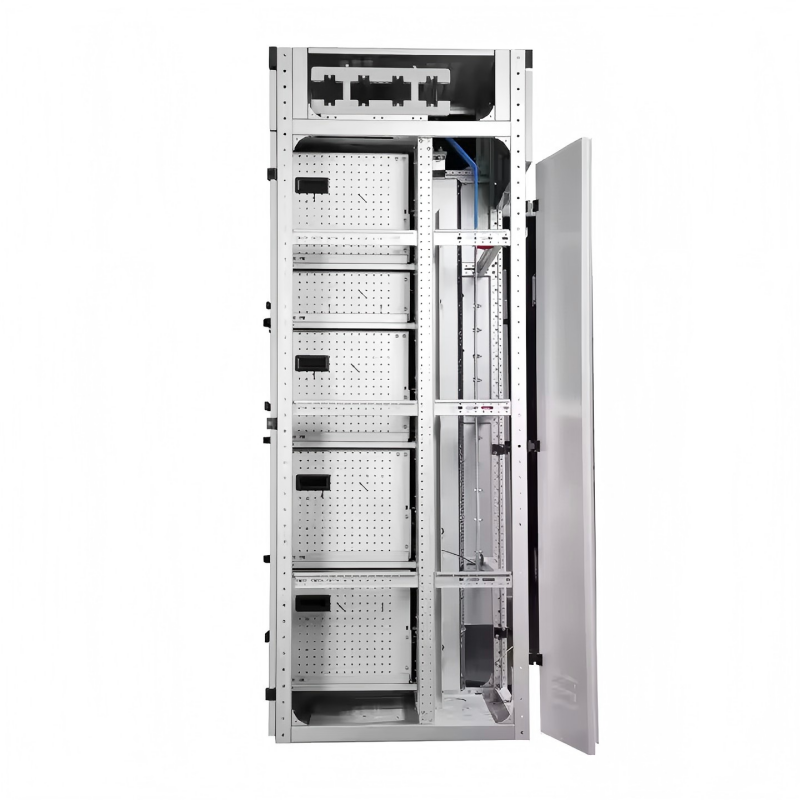

Джерело живлення керування постійним струмом — це 220 або 110 В постійного струму, а джерело живлення керування змінним струмом — 380 або 220 В змінного струму. Це цілісна шафа, що складається з ящиків. Керуюче джерело живлення 220 В походить від загального джерела живлення, що живиться від спеціального трансформатора керування в цій шафі. Джерело живлення громадського контролю використовує незаземлений трансформатор керування, а джерело живлення 24 В зарезервовано для використання, коли потрібні сигнальні лампи слабкого струму.
Місце встановлення лічильника ват-годин, спосіб введення сигналу напруги та інші вимоги до встановлення та використання детально описані в «Інструкціях з підготовки» схеми допоміжного кола.
Для покращення динамічної термічної стабільності шини та покращення підвищення температури контактної поверхні все обладнання використовує жорсткі мідні шини серії TMY-T2. Мідні шини повної довжини покриті оловом, також можна використовувати повнорозмірні посріблені мідні шини. Горизонтальна шина та вертикальна шина встановлені в кімнаті ізоляції шин у шафі відповідно. Шина заземлення нейтралі використовує жорстку мідну шину. Підключається горизонтальний нульовий провід заземлення (PEN) або заземлення + нульовий провід (PE+N).
Для підвищення динамічної стабільності головного кола серії GCS розроблені спеціальні комбіновані шинні затискачі та опори ізоляції. Вони виготовлені з високоміцних, вогнестійких синтетичних подушок-матеріалів з високою ізоляційною міцністю, хорошими характеристиками самозагасання та унікальною структурою.
Щоб зменшити підвищення температури перегородок, розеток і кабельних головок функціональних блоків, розроблений спеціальний адаптер шафи GCS. Адаптер має велику ємність і низький перепад температури.
Якщо конструкторський відділ вибере нові електричні компоненти з кращою продуктивністю та більш передовою технологією відповідно до потреб користувача, шафи серії GCS мають гарну універсальність і не викличуть труднощів у виготовленні та установці завдяки оновленим електричним компонентам.

У шафах GCS в основному використовуються електричні компоненти з передовою технологією, високими показниками продуктивності та стабільності, а також використовуються імпортні технології, які можуть масово вироблятися в Китаї.
