Які різні типи та конструкції низьковольтних висувних розподільних пристроїв MNS?

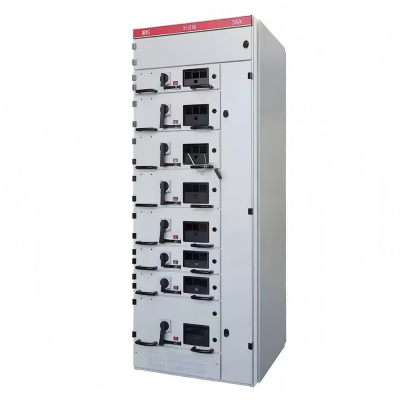

ЛугаоУ рамі низьковольтного висувного розподільного пристрою MNS використовується C-подібний матеріал із 25-міліметровим модулем, який з’єднується через з’єднувачі для формування різноманітних конструкцій шафи та висувних блоків для задоволення різноманітних потреб. У корпусі MCC використовуються високоміцні вогнестійкі пластикові компоненти для підвищення безпеки. Крім того, функціональні панелі модифіковано з іноземних моделей і поєднані з модулем 200 мм, що робить його більш придатним для змішаних конструкцій корпусів ПК і MCC. Висувні блоки та корпус шафи оснащені надійним блокуючим пристроєм для запобігання перемиканню навантаження, коли вимикач знаходиться під напругою, що підвищує безпеку. Шафа, як правило, збирається з холоднокатаних сталевих листів після обробки пасивацією, але також можна використовувати сталеві пластини, покриті алюмінієм і цинком, відповідно до вимог користувача.

• Типи розподільних пристроїв

1. Шафи приймально-зшивальні

Різноманітні вітчизняні та міжнародні автоматичні вимикачі каркасного типу, такі як серії RMW1, CW1, NA1, DW45, CDW7, MT та E, використовуються як головний вимикач для забезпечення функцій прийому або прив’язки до шини. 2. Кабінет центру живлення (ПК)

Для розподілу електроенергії використовуються різні типи внутрішніх і міжнародних автоматичних вимикачів, що монтуються в шафі, наприклад серії DW45, NA1, CDW7MT і E.

3. Центр управління двигуном (MCC)

Головний вимикач кожного кола, що складається з великих і малих ящиків, використовує автоматичний вимикач у литому корпусі з високою відключаючою здатністю або поворотний вимикач навантаження із запобіжниками.

4. Шафа компенсації реактивної потужності

• Тип ящика

Доступно п’ять розмірів, усі вони базуються на висоті 8E (200 мм). Модульна конструкція забезпечує ефективну висоту встановлення компонентів 1800 мм, що призводить до більш обтічної та естетично привабливої ​​загальної компоновки шафи. •8E/4: 4 шухляди, зібрані паралельно в просторі висотою 200 мм, шириною 150 мм і глибиною 400 мм

•8E/2: 2 шухляди, зібрані паралельно в просторі висотою 200 мм, шириною 300 мм і глибиною 400 мм

•8E: 1 шухляда, зібрана в просторі висотою 200 мм, шириною 600 мм і глибиною 400 мм

•16E: 1 шухляда, зібрана в просторі висотою 400 мм, шириною 600 мм і глибиною 400 мм

•24E: 1 шухляда, зібрана в просторі висотою 600 мм, шириною 600 мм і глибиною 400 мм
