Які відмінності між внутрішніми та зовнішніми високовольтними вакуумними вимикачами?

У сучасних системах розподілу електроенергії вакуумні автоматичні вимикачі (VCB) є ключовим обладнанням для забезпечення безпеки та стабільності електропостачання. Їх основна функція полягає в швидкому перериванні струму та ізоляції ліній під час несправностей, запобігаючи пошкодженню обладнання та масштабним відключенням електроенергії. Однак багато спеціалістів із закупівель та інженерно-технічного персоналу часто плутаються щодо відмінностей між внутрішніми та зовнішніми VCB при виборі моделей. Незважаючи на те, що обидва використовують технологію вакуумного дугового гасіння, чому існують такі значні відмінності в конструкції? І як вибирати на основі проектних сценаріїв?

Як професійний виробник енергетичного обладнання, Lugao Power, поєднуючи продукцію вакуумних вимикачів для внутрішнього та зовнішнього використання, розбиває основні відмінності, конструктивні особливості та застосовні сценарії двох, щоб допомогти вам легко вибрати правильне обладнання.

Що таке вакуумний вимикач (VCB)?

Вакуумний вимикач використовує вакуум як середовище для гасіння дуги та ізоляційне середовище. Вони використовують вакуумне середовище для гасіння електричної дуги, тим самим контролюючи та захищаючи ланцюг. Це дозволяє уникнути використання нафти або елегазу, що робить його безпечнішим і екологічнішим. Вони широко використовуються на електростанціях і підстанціях, особливо там, де потрібна часта робота.

Найпростіший спосіб відрізнити їх – це середовище встановлення. Вакуумні автоматичні вимикачі в основному поділяються на дві категорії: Внутрішні високовольтні вакуумні вимикачі: придатні для використання в закритих і контрольованих внутрішніх середовищах, сумісні зі стандартними розподільними пристроями та відповідають стабільним умовам роботи в приміщенні.

Зовнішні високовольтні вакуумні вимикачі: придатні для використання в різних невизначених зовнішніх середовищах, не турбуючись про несприятливі погодні умови.

Як у приміщенні, так і на вулиці, високовольтні вакуумні автоматичні вимикачі мають однаковий принцип гасіння дуги, але їх конструкція, захист та ізоляція повністю адаптовані для різних сценаріїв.

Внутрішні вакуумні автоматичні вимикачі (серія VS1)

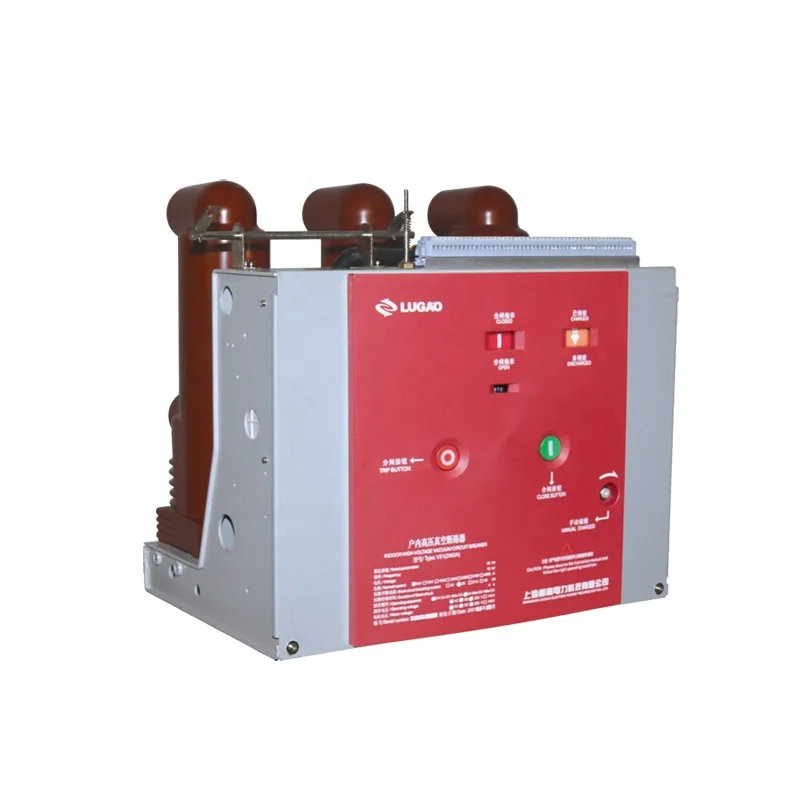

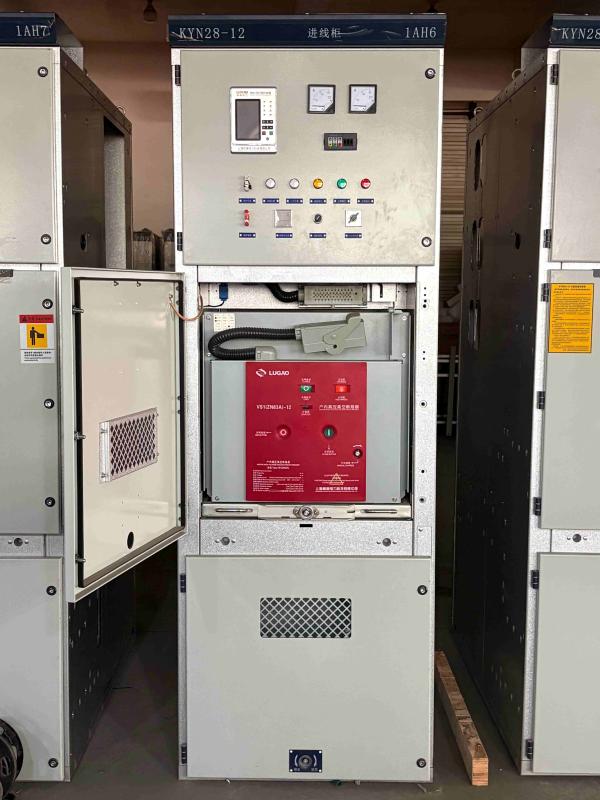

Внутрішній VCB є найпоширенішим типом автоматичного вимикача, який зазвичай встановлюється в закритих приміщеннях, таких як розподільні пристрої та внутрішні підстанції. Внутрішні вакуумні вимикачі Lugao Power є типовим прикладом конструкцій, що монтуються в шафі. Механізм керування інтегрований у корпус автоматичного вимикача, що дозволяє використовувати його не лише як стаціонарний монтажний блок, але й із спеціальним приводним механізмом для формування блоку візка. Секція основної схеми може використовувати цілісно герметичні полюси для досягнення мініатюрності автоматичного вимикача та роботи без обслуговування. Він може бути обладнаний розподільним пристроєм, таким як KYN28A-12, а стаціонарні блоки також можуть бути оснащені розподільними пристроями фіксованого типу серії XGN.

Особливості конструкції

1. Компактна модульна структура, адаптована до стандартного розподільного пристрою

Розміри внутрішнього VCB строго розроблені відповідно до розмірів стандартних розподільних пристроїв, таких як KYN28. Він має модульну рамну структуру, що дозволяє безпосередньо вбудовувати в шафу для встановлення, максимізуючи використання внутрішнього простору для розподілу електроенергії. Внутрішній вакуумний вимикач Lugao об’єднує вакуумний переривач, робочий механізм і блок керування. Передня панель оснащена кнопками відкривання та закривання та світловими індикаторами стану для зручного керування та моніторингу операторами.

2. Базовий рівень захисту, підходить для чистого внутрішнього середовища

Оскільки він встановлюється в сухому приміщенні без дощу та ультрафіолетового випромінювання, рівень захисту внутрішнього VCB зазвичай становить IP20~IP40, що вимагає лише захисту від випадкового дотику пальців та інструментів і невеликої кількості пилу, без необхідності витримувати суворі погодні умови.

3. Структура ізоляції з епоксидної смоли, придатна для умов експлуатації шафи

Дугогасна камера внутрішнього VCB інкапсульована рукавами з епоксидної смоли, що забезпечує ізоляцію фаза-фаза та фаза-земля, що підходить для сухого та чистого середовища всередині розподільного пристрою. Має компактні розміри і забезпечує надійну теплоізоляцію.

4. Безпечна ізоляція, досягнута за допомогою розподільних пристроїв

Сам внутрішній VCB не має видимого роз’єднувача; Функція безпечної ізоляції досягається вимикачем заземлення та роз’єднувачем розподільного пристрою, що підходить для сценаріїв із комплексним захистом блокування шафи.

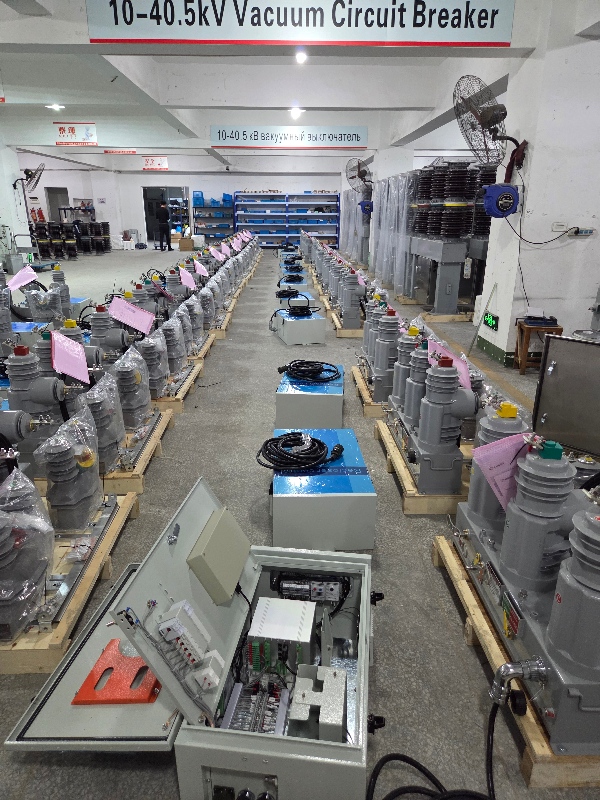

Вакуумні автоматичні вимикачі для зовнішнього використання (серія ZW32)

Оскільки зовнішні VCB повинні залишатися на відкритому повітрі протягом тривалого періоду часу, маючи справу з такими умовами, як сонце та дощ, екстремальні перепади температур і забруднення пилом, їхня конструкція наголошує на довговічності та захисті. Зовнішні VCB від Lugao Electric характеризуються невеликим розміром, легкою вагою, властивостями проти конденсації та не потребують обслуговування:

Особливості конструкції

1. Трифазна повністю закрита конструкція з високою герметизацією

Зовнішні вакуумні вимикачі мають повністю герметичний дизайн, що забезпечує рівень захисту IP65 і вище. Вони повністю водонепроникні, пилонепроникні та запобігають утворенню конденсату, що забезпечує стабільну роботу під час дощу, снігу та пилу протягом тривалого часу. Вони також стійкі до високих температур, ультрафіолетового випромінювання та старіння, на них не впливають зміни зовнішньої погоди.

2. Силіконові ізоляційні втулки з великою відстанню шляху витоку

У вакуумних вимикачах для зовнішнього використання використовуються ізоляційні втулки типу парасолькової спідниці з силіконовою гумою (або керамікою) з великою відстанню витоку. Порівняно з втулками з епоксидної смоли для внутрішнього використання, це забезпечує довший шлях витоку, запобігаючи спалаховому розряду у вологому та забрудненому зовнішньому середовищі та пропонуючи чудову стійкість до УФ-старіння.

3. Зручна та гнучка робота забезпечує безпеку. Зовнішні вакуумні вимикачі Lugao можна керувати вручну, електрично або дистанційно. Вони забезпечують чіткі видимі відключення, забезпечуючи надійну електричну ізоляцію під час технічного обслуговування без необхідності додаткових вимикачів, що робить їх придатними для зовнішнього середовища без закритих розподільних пристроїв.

4. Гнучкі варіанти встановлення, що адаптуються до зовнішніх сценаріїв. Зовнішні VCB підтримують різні способи встановлення, включаючи встановлення на стовпі та на підлозі, що усуває потребу у спеціальній кімнаті для розподілу в приміщенні. Це робить їх особливо придатними для місць, де потрібна часта робота.

Порівняльна таблиця основних відмінностей між внутрішніми та зовнішніми вакуумними вимикачами

Як правильно вибрати вакуумний вимикач для вашого проекту?

Вибираючи VCB, зосередьтеся на трьох ключових аспектах: середовище встановлення, вимоги до захисту та сценарії обслуговування:

1. Визначте пріоритет середовища встановлення. Якщо обладнання встановлено в замкнутому просторі, наприклад, у внутрішньому розподільчому пристрої або розподільній кімнаті, достатньо внутрішнього VCB, що пропонує нижчі витрати та кращу сумісність. Однак для зовнішніх повітряних ліній або сценаріїв, встановлених на стовпах, необхідно вибрати зовнішній VCB; інакше обладнання швидко пошкодиться дощем, конденсатом і забрудненням.

2. Оцінка тяжкості навколишнього середовища. Для сильно забруднених та корозійних середовищ, таких як прибережні зони та хімічні промислові парки, навіть усередині приміщень слід віддати перевагу закритим VCB високого рівня захисту. У сильно забруднених відкритих приміщеннях слід вибирати великі шляхи витоку та зовнішні VCB із захистом від обростання.

3. Враховуйте потреби в обслуговуванні. Для сценаріїв дистанційного використання на відкритому повітрі віддайте перевагу зовнішнім виключателям VCB із вбудованими вимикачами та конструкціями, що не потребують обслуговування, щоб зменшити труднощі з обслуговуванням на місці. Для сценаріїв усередині приміщень виберіть відповідну модель VCB для приміщень на основі конфігурації розподільного пристрою.

Як фабрика з більш ніж 20-річним досвідом виробництва, Lugao Power може надати індивідуальні рішення для вибору VCB на основі рівня напруги, параметрів струму та середовища встановлення вашого проекту, допомагаючи підібрати найбільш підходяще обладнання.

Поширені запитання: Вакуумний вимикач для внутрішнього та зовнішнього використання

1. Чи можу я використовувати внутрішній VCB на відкритому повітрі, щоб заощадити?

Це не рекомендується. Вакуумним автоматичним вимикачам для внутрішнього використання не вистачає необхідних функцій для зовнішнього використання, таких як ізоляція, стійка до дощу, ультрафіолетового випромінювання та забруднення. Це загрожує безпеці та призведе до втрати гарантії.

2.Чи може одна модель VCB працювати як для внутрішніх, так і для відкритих проектів?

Вони не є взаємозамінними. Незважаючи на те, що вони використовують однакову технологію вакуумного розриву, їх механічні та ізоляційні конструкції спеціально розроблені для певних умов. Використання неправильного типу може призвести до передчасного пошкодження та загрози безпеці.

3.Чи потребують зовнішні VCB обслуговування?

Зовнішні вакуумні вимикачі Lugao розроблені з повністю закритою конструкцією, що дозволяє працювати з низьким рівнем обслуговування або без обслуговування. Проте все ж рекомендується регулярний візуальний огляд стану ізолятора.

4.Чи однакова логіка вибору для внутрішніх і зовнішніх VCB для 10 кВ і 35 кВ?

Логіка така ж, спочатку визначте середовище встановлення, принцип вибору залишається незмінним незалежно від рівня напруги.

5.Чи є велика різниця в ціні між двома типами VCB?

За однакових характеристик напруги та струму зовнішні VCB дорожчі, ніж внутрішні. Це пов’язано з тим, що зовнішня модель має високу атмосферостійку ізоляцію, повністю герметичну водонепроникну структуру та товщу оболонку, що призводить до вищих витрат на виробництво та матеріалів.
