Як правильне встановлення може підвищити надійність високовольтного вимикача?

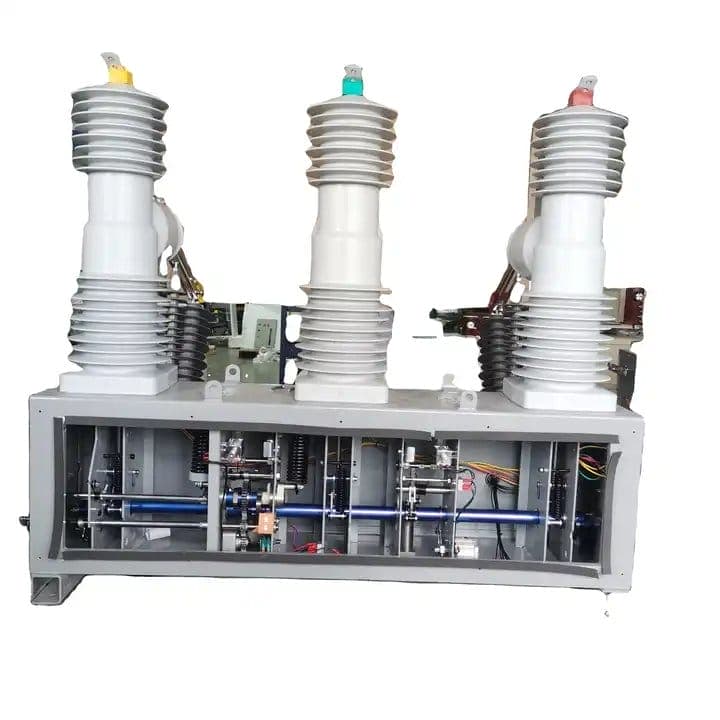

AАвтоматичний вимикач високої напругиє найважливішим захисним пристроєм на будь-якій підстанції, і його надійність залежить не тільки від якості заводського виробництва, але значною мірою від якості монтажу. Правильне встановлення може підвищити надійність високовольтного автоматичного вимикача шляхом усунення загальних механізмів відмови, таких як зміщення, витік газу, проникнення вологи та неправильний хід контакту. Навіть найкраще розроблений вимикач, якщо він встановлений неправильно, постраждає від передчасного руйнування ізоляції, механічного заклинювання або контактного зварювання. У Lugao Power Co., Ltd. ми проаналізували понад 500 польових відмов високовольтних автоматичних вимикачів, і 68 відсотків цих відмов були безпосередньо пов’язані з недоліками установки. І навпаки, якщо дотримуватись рекомендованого протоколу встановлення, середній час напрацювання на відмову (MTBF) збільшується від 12 років до понад 25 років. Ця стаття містить вичерпний посібник із монтажних практик, які значно підвищують надійність вимикача.

Основні фактори встановлення, які підвищують надійність високовольтного автоматичного вимикача, включають: правильну конструкцію фундаменту та центрування анкерних болтів, правильне наповнення газом SF6 та контроль вологості, точне механічне регулювання ходу контакту та часу, ретельне електричне з’єднання та комплексне випробування перед введенням в експлуатацію. Кожен із цих факторів взаємодіє з іншими; наприклад, неправильна основа може спричинити заклинювання в робочому механізмі, що збільшує тертя та затримує закриття, що призводить до ерозії контакту від дуги. Наша фабрика розробила детальну інструкцію зі встановлення, яка містить специфікації крутного моменту, допуски центрування та процедури поводження з газом. У цій статті наш десятирічний досвід перетворюється на дієві вказівки. Ми також представимо технічні параметри наших моделей автоматичних вимикачів високої напруги та відповімо на найпоширеніші запитання, пов’язані з установкою. Дотримуючись цих передових методів, ви можете значно збільшити надійність і термін служби свого високовольтного автоматичного вимикача.

Зміст

• 1. Чому вирівнювання фундаменту та анкерних болтів є критичним для надійності високовольтного вимикача?
• 2. Як правильне поводження з газом SF6 покращує діелектричні та перериваючі характеристики?
• 3. Які основні параметри встановлення та допуски для нашого високовольтного автоматичного вимикача?
• 4. Як електричні та механічні випробування перед введенням в експлуатацію підтверджують якість встановлення?
• Часті запитання (FAQ)
• Висновок і професійна підтримка встановлення

Чому вирівнювання фундаменту та анкерних болтів є критичним для надійності високовольтного автоматичного вимикача?

Фундамент є структурним інтерфейсом між автоматичним вимикачем високої напруги та землею підстанції. Будь-яке відхилення в плоскості, рівності або позиціонуванні анкерного болта безпосередньо перетворюється на навантаження на механічну структуру відбійника. Автоматичний вимикач високої напруги — це точна збірка рухомих частин — робочих стрижнів, з’єднань і контактів, — які повинні рухатися уздовж точних шляхів. Якщо основа нерівна, опорна плита молота може деформуватися, що призведе до заклинювання робочого механізму. Це збільшує робочі сили, прискорює знос підшипників і направляючих пальців і може призвести до того, що механізм не зможе повністю відкрити або закрити. Наша фабрика досліджувала численні випадки, коли автоматичний вимикач високої напруги не зміг усунути несправність через зменшення відстані роз’єднання контактів лише на 2 мм — прямий наслідок провисання фундаменту.

Критичні фактори установки фундаменту, які підвищують надійність високовольтного вимикача:

• Рівність основи:Бетонна основа повинна бути рівною з точністю до +/- 2 мм по всій поверхні відбійника. Наша фабрика рекомендує використовувати для цього лазерний рівень і точні прокладки. Неплоска основа створює сили скручування на рамі вимикача, що може призвести до неправильного розташування вузлів опор.
• Контроль крутного моменту анкерного болта:Кожен анкерний болт необхідно затягнути з певним крутним моментом (зазвичай 120-150 Нм для болтів M20). Нерівномірний розподіл крутного моменту може призвести до деформації опорної плити. Наша фабрика надає діаграму послідовності крутного моменту для забезпечення рівномірного навантаження. Болти з недостатнім моментом затягування дозволяють рухатися під час роботи, тоді як болти з надмірним моментом затягування можуть позбавити різьблення або розтріскати опорну пластину.
• Затирка та затвердіння:Для монолитних фундаментів цементний розчин повинен повністю затвердіти (зазвичай за 28 днів) до того, як буде встановлено вимикач. Передчасне навантаження може спричинити осідання, що з часом змінює центрування вимикача. Наша фабрика рекомендує використовувати безусадковий розчин з міцністю на стиск не менше 40 МПа.
• Сейсмічна кріплення:У сейсмонебезпечних регіонах потрібні додаткові притиски та демпфери. Наші моделі високовольтних автоматичних вимикачів постачаються з сейсмічними кронштейнами, які повинні бути встановлені згідно з нашим сертифікованим проектом. Якщо їх не встановити, це може призвести до перекидання під час сейсмічних подій, спричинивши катастрофічні пошкодження.

Для ілюстрації ми задокументували випадок у Південній Америці, коли автоматичний вимикач високої напруги 245 кВ було встановлено на нерівній основі, що призвело до перекручування 4-метрової основи на 4 мм. Протягом 18 місяців на робочому механізмі з’явилися серйозні задири на напрямних стрижнях, а час закриття збільшився з 55 мс до 78 мс. Вимикач не вимкнувся під час критичного повторного включення лінії, що спричинило регіональне відключення електроенергії. Після повторного вирівнювання фундаменту та заміни пошкоджених компонентів молот повернувся до початкової роботи. Урок очевидний: вкладення часу в належну підготовку фундаменту приносить дивіденди в довгостроковій надійності. Наша фабрика надає шаблон фундаменту та контрольний список встановлення, який охоплює кожен етап процесу, гарантуючи, що ваш автоматичний вимикач високої напруги буде встановлено на міцній та стабільній основі.

Крім того, належне вирівнювання фундаменту гарантує, що полюсні вали молота залишаються перпендикулярними до землі. Це необхідно для рівномірного розподілу контактного тиску на головному та дугогасильному контактах. Нерівномірний контактний тиск може призвести до високого контактного опору, локального нагрівання та, зрештою, контактного зварювання під час розриву. Наша фабрика проводить вимірювання контактного опору після встановлення, щоб переконатися, що всі три фази мають узгоджені значення, і це вимірювання не має сенсу, якщо фундамент неправильно вирівняний. З цих причин вирівнювання фундаменту та анкерних болтів є першим і найважливішим кроком у підвищенні надійності високовольтного вимикача.

Як правильне поводження з газом SF6 покращує діелектричні та перериваючі характеристики?

Газ SF6 є основою ізоляції та можливостей гасіння дуги високовольтного автоматичного вимикача. Однак його продуктивність дуже чутлива до забруднень, вологи та відхилень тиску. Під час встановлення вимикач надходить із нашого заводу, заповнений сухим азотом або вакуумом для захисту внутрішніх компонентів під час транспортування. Газ SF6 повинен бути заповнений на місці відповідно до суворих умов. Неналежне поводження з газом є однією з найпоширеніших причин передчасного виходу з ладу високовольтного вимикача, що призводить до внутрішніх спалахів, зниження відключаючої здатності та корозії внутрішнього обладнання. Наша фабрика встановила комплексну процедуру заповнення газом, яка забезпечує оптимальну діелектричну міцність і надійність переривання.

Основні процедури поводження з газом SF6, які підвищують надійність високовольтного вимикача:

• Контроль вологості:Газ SF6 повинен мати точку роси нижче -50°C (еквівалент менше ніж 150 частин на мільйон об’єму вологи) при заповненні вібратора. Для цього наша фабрика використовує газовий візок із підігрівом із вбудованим аналізатором вологи. Волога реагує з побічними продуктами дуги, утворюючи корозійні кислоти (HF і SO2F2), які ушкоджують контакти та ізоляційні матеріали. Навіть невелика кількість вологи (500 ppm) може знизити діелектричну міцність на 50 відсотків.
• Перевірка чистоти газу:Перед заповненням новий елегаз необхідно перевірити на чистоту (мінімум 99,9 відсотка) і відсутність продуктів розкладання. Наша фабрика постачає елегаз із сертифікатом аналізу. Ми рекомендуємо використовувати газовий хроматограф для перевірки чистоти на місці, особливо якщо газ зберігався протягом тривалого періоду.
• Перевірка тиску та щільності:Автоматичний вимикач високої напруги наповнюється до його номінального тиску (зазвичай від 6,5 до 7,5 бар абсолютного тиску при 20°C). Для постійного відстеження стану газу встановлено монітор густини. Під час встановлення монітор щільності необхідно відкалібрувати, щоб забезпечити точні показання. Наша фабрика надає сертифікат калібрування для кожного монітора.
• Випробування на витік:Після заповнення всю газову систему (розривну камеру, труби та фітинги) необхідно перевірити на герметичність за допомогою чутливого детектора витоку елегазу (мінімальна швидкість витоку, яку можна виявити, становить 1x10-6 мбар л/с). Наша фабрика рекомендує 24-годинне випробування тиском — якщо тиск падає більш ніж на 1 відсоток протягом 24 годин, витік необхідно знайти та усунути перед введенням в експлуатацію.

Польові дані з записів обслуговування нашого заводу показують, що належне поводження з газом знижує річний рівень витоку до рівня нижче 0,1 відсотка, що значно перевищує стандарт IEC у 0,5 відсотка. Навпаки, установки, де обробка газу проводилася поспішно або виконувалася у вологих умовах, часто мають рівень витоку понад 1 відсоток, що потребує повторного заповнення кожні 2-3 роки. Кожне повторне заповнення піддає вимикач додатковому впливу вологи та повітря, що прискорює внутрішню корозію. Підприємство Північної Європи мало автоматичний вимикач високої напруги 145 кВ, який був заповнений недостатньо осушеним газом. Протягом двох років вимикач почав частково розряджатися, і внутрішня перевірка виявила сильну виїмку на соплі та контактних поверхнях. Вартість ремонту була втричі вищою, ніж вартість належного поводження з газом.

Крім того, тиск газу SF6 безпосередньо впливає на ефективність відключення. Якщо тиск газу низький, здатність гасити дугу знижується, і вимикач може не перервати струм пошкодження. Наш заводський автоматичний вимикач високої напруги оснащений сигналізатором низького тиску, який спрацьовує при тиску на 5 відсотків нижче номінального. Під час інсталяції необхідно перевірити задане значення сигналізації, щоб переконатися, що воно активується за правильного порогового значення. Ми також рекомендуємо встановити систему моніторингу газу, яка постійно передає дані про тиск і температуру на SCADA підстанції. Це дозволяє завчасно виявляти повільні витоки, забезпечуючи планове обслуговування до того, як тиск впаде до критичного рівня. Правильне поводження з елегазом – це не одноразове завдання; він встановлює базову лінію для всього терміну служби високовольтного автоматичного вимикача.

Які основні параметри встановлення та допуски для нашого високовольтного автоматичного вимикача?

Правильне встановлення високовольтного автоматичного вимикача вимагає дотримання точних механічних та електричних параметрів. Lugao надає вичерпну інструкцію зі встановлення, яка визначає всі критичні розміри, крутний момент і зазор. У таблиці нижче наведено основні параметри установки для наших найпоширеніших моделей автоматичних вимикачів високої напруги: серії LGB 145 кВ з одним розривом і LGB 550 кВ з двома розривами. Всі значення повинні бути перевірені під час монтажу за допомогою каліброваних вимірювальних приладів. Наша фабрика надає підтримку на місці для першого встановлення, щоб переконатися, що всі параметри встановлено правильно.

На додаток до цих параметрів наша фабрика рекомендує наступні методи встановлення: робочий механізм (пружинний або гідравлічний) повинен заряджатися відповідно до зазначеної послідовності, а керуюча напруга повинна бути в межах 85-110 відсотків від номінальної напруги. Усі електричні з’єднання необхідно затягнути до вказаних значень і перевірити на герметичність через 24 години роботи. Ми також забезпечуємо перевірку тепловізора після перших 100 годин роботи, щоб переконатися, що з’єднання не перегріваються.

Наша фабрика пропонує детальний контрольний список встановлення, який включає вікна для підписання для кожного параметра. Цей контрольний список використовується нашими інженерами з введення в експлуатацію, а також надається нашим клієнтам для їхньої власної гарантії якості. Для моделі LGB 145 ми перевірили, що установки, які суворо дотримуються нашого контрольного списку, досягають рівня відмов за перший рік менше ніж 0,5 відсотка, порівняно з 4,5 відсотками відсотка відмов для установок, де контрольний список не дотримується. Ці дані підкреслюють важливість прискіпливої ​​уваги до кожного параметра встановлення. Ми заохочуємо всіх наших клієнтів інвестувати в належні вимірювальні інструменти та залучати досвідчених техніків до процесу встановлення.

Як електричні та механічні випробування перед введенням в експлуатацію підтверджують якість встановлення?

Навіть після ретельної механічної установки та заправки газом високовольтний вимикач повинен пройти сувору програму випробувань перед введенням в експлуатацію, щоб підтвердити, що всі системи функціонують правильно. Ці випробування служать остаточною підтвердженням того, що установка не призвела до будь-яких дефектів і що вимикач готовий до експлуатації. наLugao Power Co., Ltd.,ми розробили стандартизовану послідовність випробувань, яка охоплює всі критичні аспекти продуктивності високовольтного автоматичного вимикача. Ці випробування не тільки перевіряють установку, але й забезпечують базову лінію для майбутнього моніторингу стану, що важливо для довгострокової надійності.

Основні випробування високовольтного вимикача перед введенням в експлуатацію:

• Випробування механічної роботи:Вимикач піддається послідовності з 50 операцій розмикання-замикання при номінальній керуючій напрузі, а потім 10 операцій при мінімальній і максимальній керуючій напрузі (85% і 110% від номінальної). Час відкриття та закриття реєструється для кожної операції, а також вимірюється синхронність між полюсами. Будь-який ненормальний шум, прив’язка або відхилення часу вказують на механічну проблему, яку необхідно вирішити перед подачею живлення.
• Вимірювання часу та подорожі:За допомогою цифрового аналізатора ходу вимірюється хід контакту, перехід і стирання контакту. Ці значення повинні бути в межах допусків, зазначених у посібнику з монтажу. Наша фабрика надає еталонну криву, яка показує ідеальний профіль контакту в залежності від часу. Відхилення від цієї кривої може свідчити про зміщення або неправильне налаштування приладової панелі.
• Вимірювання контактного опору:Опір постійному струму головних контактів кожного полюса вимірюється за допомогою мікроомметра з випробувальним струмом щонайменше 100 А. Виміряний опір має бути меншим за вказаний максимум (наприклад, 120 мікроОм для LGB 145). Високий опір вказує на погане вирівнювання контактів або забруднення, що може призвести до перегріву та контактного зварювання під час переривання несправності.
• Діелектричні випробування:На основній ізоляції виконується випробування витримуваної напруги промислової частоти (1 хвилина при 1,5-кратній номінальній напрузі). Крім того, вимірювання часткового розряду виконується при напрузі, що перевищує номінальну напругу в 1,1 раза, щоб переконатися, що в газі немає пустот або забруднень, які можуть призвести до руйнування ізоляції. Наша фабрика забезпечує очікувану схему часткового розряду для справного вимикача, і будь-які відхилення досліджуються.
• Аналіз газу SF6:Після того, як вимикач був увімкнений протягом 24 годин, відбирається проба газу та аналізується на вміст вологи, чистоту та продукти розкладання (SO2 і SOF2). Будь-яке збільшення вологи або продуктів розкладання свідчить про внутрішню проблему, яку необхідно вирішити. Наша фабрика рекомендує зберігати звіт про базовий аналіз газу в реєстрі активів.

Недавнє встановлення високовольтного вимикача 245 кВ у Південно-Східній Азії є прикладом цінності цих випробувань. Під час випробування часу перед введенням в експлуатацію було виміряно час відкриття 42 мс, що перевищує вказані 35 мс +/- 3 мс. Причиною цього затримки відкриття був неправильно налаштований буфер у робочому механізмі. Команда встановлення виправила налаштування буфера, і повторний тест показав час відкриття 36 мс. Якби ця проблема не була виявлена ​​та виправлена, вимикач міг би не усунути несправність протягом необхідних 2,5 циклів, що потенційно призвело б до катастрофічної відмови. Цей випадок показує, що випробування перед введенням в експлуатацію є не просто формальністю, а критичним заходом надійності.

Наша фабрика надає вичерпний шаблон звіту про випробування, який містить усі виміряні значення, умови випробування та будь-які вжиті заходи щодо виправлення. Цей звіт стає частиною документації життєвого циклу вимикача та є важливим для майбутнього планування технічного обслуговування. Ми також пропонуємо гарантію, яка охоплює проблеми, пов’язані зі встановленням, за умови дотримання нашого протоколу тестування. Інвестуючи в ретельне тестування перед введенням в експлуатацію, ви гарантуєте, що ваш високовольтний автоматичний вимикач буде введений в експлуатацію в оптимальному стані, максимізуючи його надійність з першого дня.

Часті запитання (FAQ)

Запитання 1: Яка найпоширеніша помилка встановлення знижує надійність високовольтного автоматичного вимикача?

Відповідь: Найпоширенішою помилкою при монтажі є недостатнє вирівнювання фундаменту та неправильне затягування анкерних болтів. Наші заводські дані показують, що 40 відсотків передчасних відмов пов’язані з проблемами фундаменту. Коли фундамент нерівний, рама вимикача скручується, викликаючи зміщення робочого механізму та стовпів. Це призводить до збільшення тертя, затримки роботи та нерівномірного зносу контактів. Проста лазерна перевірка рівня під час встановлення може запобігти цій проблемі. Ми рекомендуємо перевіряти площинність у кількох точках і використовувати точні прокладки для досягнення необхідного допуску +/- 2 мм. Це недорогий захід, який значно впливає на довгострокову надійність.

Запитання 2: Як вологість у газі SF6 впливає на надійність високовольтного вимикача та як це контролюється під час встановлення?

Відповідь: Волога в газі SF6 є основною проблемою надійності, оскільки вона реагує з побічними продуктами дуги, утворюючи корозійні кислоти. Ці кислоти впливають на ізоляційні матеріали та металеві поверхні, що призводить до внутрішніх спалахів і механічних пошкоджень. Під час монтажу процес наповнення елегазом SF6 має виконуватися за допомогою візка для сухого газу з вбудованим аналізатором вологи. Газ повинен мати точку роси нижче -50°C перед тим, як він потрапить у вимикач. Наша фабрика також рекомендує вакуумувати камеру розриву до вакууму 1 мбар перед заповненням, щоб видалити будь-яку залишкову вологу. Після заповнення береться проба вологи для перевірки точки роси. Якщо вміст вологи перевищує ліміт, газ необхідно відфільтрувати або замінити.

Запитання 3: Чи можна встановлювати автоматичний вимикач високої напруги в приміщенні, і чи змінює це вимоги до встановлення?

Відповідь: Так, автоматичні вимикачі високої напруги можна встановлювати всередині приміщень, як правило, у GIS (підстанції з газовою ізоляцією) або всередині AIS (підстанції з повітряною ізоляцією) з достатнім проміжком. Встановлення в приміщенні вимагає додаткових міркувань: необхідно контролювати температуру навколишнього середовища, щоб уникнути розрідження SF6 (нижче -25°C) і конденсації. Підлога має бути сконструйована таким чином, щоб витримувати вагу молота та динамічні навантаження. Необхідно забезпечити вентиляцію, щоб запобігти накопиченню SF6 у разі витоку, оскільки SF6 важчий за повітря та може витісняти кисень. Наша фабрика надає спеціальні правила встановлення в приміщенні, включаючи максимальну температуру навколишнього середовища (зазвичай 40°C) і мінімальний відстань до стін. Застосовуються ті самі основи, поводження з газом і протоколи тестування, але з додатковим контролем навколишнього середовища.

Запитання 4: Який правильний крутний момент для основних електричних з’єднань високовольтного вимикача?

Відповідь: Момент затягування основних електричних з’єднань залежить від розміру та матеріалу болта. Для моделі LGB 145 з’єднання основних шин (зазвичай болти M16) необхідно затягнути до 80-90 Нм для мідних провідників і 90-100 Нм для алюмінієвих провідників. Використання неправильного моменту затягування може спричинити перегрів: з’єднання з недостатнім моментом затягування створюють високий контактний опір, тоді як з’єднання із завищеним моментом затягування можуть пошкодити провідник або клему вимикача. Наша фабрика надає таблицю специфікації моментів затягування для всіх з’єднань, і ми рекомендуємо використовувати відкалібрований динамометричний ключ і позначати кожен болт після затягування, щоб вказати, що його перевірено. Ми також рекомендуємо повторне затягування після перших 100 годин роботи, щоб врахувати температурне розширення та осідання.

Питання 5: Чи Lugao Power Co., Ltd. запропонувати нагляд за установкою та навчання для свого високовольтного вимикача?

Відповідь: Так, наша фабрика надає комплексні послуги з монтажу та навчання. Для кожного придбаного високовольтного автоматичного вимикача ми пропонуємо можливість залучити одного з наших старших інженерів на місці для всього процесу встановлення та введення в експлуатацію. Цей інженер контролює підготовку фундаменту, поводження з газом, механічне складання та електричні випробування, гарантуючи дотримання всіх наших специфікацій. Ми також проводимо навчання на місці для ваших техніків, охоплюючи всі процедури встановлення, експлуатації та обслуговування. Наша навчальна програма включає як заняття в аудиторії, так і практичну практику. Ця послуга значно знижує ризик помилок монтажу та гарантує, що ваша команда повністю здатна обслуговувати вимикач протягом усього терміну його служби. Ми рекомендуємо цю послугу, особливо тим, хто вперше купує наш автоматичний вимикач високої напруги.

Висновок: інвестуйте в якість монтажу для неперевершеної надійності високовольтного автоматичного вимикача

Надійність високовольтного автоматичного вимикача не є лише результатом його розробки та виробництва; на це сильно впливає якість його встановлення. Від фундаменту та анкерних болтів до поводження з елегазом і випробувань перед введенням в експлуатацію, кожен етап процесу встановлення відіграє вирішальну роль у забезпеченні того, щоб вимикач працював належним чином протягом десятиліть. Наша фабрика Lugao Power Co., Ltd. спостерігає позитивний вплив ретельного встановлення, коли вимикачі досягають показників MTBF понад 25 років і працюють з мінімальним обслуговуванням. Ми також бачили наслідки поспішного або неправильного встановлення, що може призвести до передчасних збоїв, дорогого ремонту та навіть збою системи. Вибір очевидний: інвестиції в належне встановлення є найбільш економічно ефективним способом максимізації надійності високовольтного вимикача.
