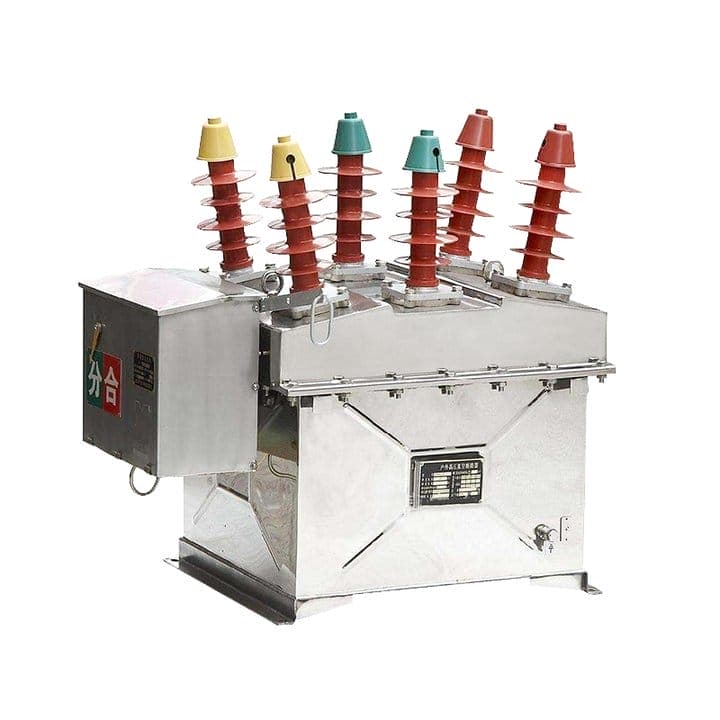

Як автоматичні вимикачі високої напруги справляються з короткими замиканнями та перевантаженнями?

У системах живлення високої напруги короткі замикання та перевантаження є неминучими явищами, які можуть спричинити катастрофічне пошкодження обладнання, порушити електропостачання та поставити під загрозу персонал. Автоматичний вимикач високої напруги є основним захисним пристроєм, який повинен виявляти, переривати та ізолювати ці несправності протягом мілісекунд. Але як саме високовольтний вимикач справляється з такими екстремальними електричними подіями? Процес включає складну послідовність виявлення, координації реле, механічної роботи та гасіння дуги. Коли відбувається коротке замикання або перевантаження, струм може зрости до значень, що в 10-50 разів перевищують нормальний робочий струм, створюючи величезну термічну та механічну напругу. TheАвтоматичний вимикач високої напругиповинен не тільки розімкнути свої контакти, щоб розірвати ланцюг, але й швидко та безпечно погасити виниклу електричну дугу, запобігаючи повторному займанню. Наша фабрика Lugao Power Co., Ltd. виробляє автоматичні вимикачі високої напруги більше 20 років, і ми вдосконалили механізми вимикання для обробки струмів замикання до 80 кА при напрузі до 550 кВ.

Обробка коротких замикань і перевантажень відрізняється як виявленням, так і стратегією переривання. Перевантаження — це помірне, але тривале перевищення струму, зазвичай у 1,2–2 рази перевищує номінальний струм, яке може спричинити термічне пошкодження, якщо воно триватиме. Короткі замикання більш важкі, зі струмами, які можуть перевищувати номінальне значення в 10 разів, створюючи величезні магнітні сили та енергію дуги. Автоматичний вимикач високої напруги використовує захисні реле для розрізнення цих подій та ініціювання відповідної реакції. Для перевантажень вимикач може використовувати відключення із затримкою, щоб дозволити усунути тимчасові перевантаження. При коротких замиканнях вимикач повинен спрацювати миттєво, часто протягом 2-3 циклів (30-50 мілісекунд). У цій статті детально розглядаються механізми — від виявлення несправності до гасіння дуги — які дозволяють високовольтному автоматичному вимикачу надійно справлятися з цими екстремальними умовами. Ми також ділимося технічними специфікаціями з лінійки продуктів нашої фабрики та практичними знаннями щодо обслуговування.

Зміст

• 1. Що відбувається всередині високовольтного вимикача під час короткого замикання?
• 2. Як автоматичний вимикач високої напруги виявляє та розрізняє перевантаження та короткі замикання?
• 3. Які ключові технічні характеристики для переривання несправності?
• 4. Як технічне обслуговування та тестування можуть забезпечити надійне усунення несправностей?
• Часті запитання (FAQ)
• Висновок і консультація по системі захисту

Що відбувається всередині високовольтного вимикача під час короткого замикання?

Коли відбувається коротке замикання, струм в системі живлення миттєво зростає, і автоматичний вимикач високої напруги повинен реагувати з надзвичайною швидкістю. Послідовність подій всередині вимикача — це точно скоординований механічний і електричний процес. Після отримання сигналу спрацьовування від реле захисту робочий механізм (пружинний, гідравлічний або пневматичний) вивільняє накопичену енергію, викликаючи відокремлення рухомого контакту від нерухомого. У момент роз’єднання через контактний проміжок утворюється електрична дуга, яка підтримується високим струмом пошкодження. Ця дуга генерує температуру від 15 000 до 20 000 Кельвінів, яка призведе до випаровування контактів і руйнування вимикача, якщо її не контролювати. Таким чином, високовольтний автоматичний вимикач покладається на середовище гасіння дуги — газ SF6, вакуум або масло — для охолодження та деіонізації дуги, гасіння її при наступному перетині нуля струму. Весь процес від виникнення несправності до переривання струму має відбуватися протягом 3-5 циклів живлення (50-80 мілісекунд).

Детальний покроковий процес всередині високовольтного автоматичного вимикача під час короткого замикання:

• Крок 1: Виявлення несправності та запуск реле:Трансформатори струму (СТ) сприймають різке збільшення струму та посилають сигнал на реле захисту. Реле порівнює струм із налаштуванням спрацьовування та визначає, чи є несправністю коротке замикання чи перевантаження. У випадку короткого замикання реле надсилає команду миттєвого відключення вимикачу.
• Крок 2: Активація робочого механізму:Котушка відключення подається під напругу, звільняючи засув, який утримує робочий механізм. У пружинному вимикачі пружина звільняє та приводить у рух рухомий контакт через систему зв’язків. У гідравлічному молоті масло під високим тиском направляється до поршня, який переміщує контакт. Ця механічна дія зазвичай займає від 5 до 15 мілісекунд.
• Крок 3: Роз'єднання контактів і дуга:Коли рухомий контакт відсувається, дуга перекриває розрив. Дуга спочатку приводиться в рух високим струмом і створюваними магнітними силами. Дугові контакти, виготовлені з таких матеріалів, як мідь-вольфрам або срібло-вольфрам, стійкі до плавлення, але все ще зазнають значної ерозії.
• Крок 4: Гасіння дуги:У елегазовому вимикачі високої напруги повітряний механізм стискає елегаз і направляє його через сопло поперек дуги. Високошвидкісний потік газу видаляє тепло та іонізовані частинки, тоді як електронегативні молекули SF6 захоплюють вільні електрони, запобігаючи повторній іонізації. У вакуумному вимикачі дуга гаситься швидкою дифузією металевих парів у вакуумному середовищі.
• Крок 5: поточне нульове переривання:Дуга гасне при наступному нульовому рівні струму (коли сигнал змінного струму перетинає нуль). Після переривання діелектрична міцність на відкритих контактах повинна швидко відновитися, щоб витримати перехідну відновлюючу напругу (TRV), яка з’являється в розриві. Вимикач повинен залишатися відкритим, запобігаючи повторному удару.

Щоб проілюструвати серйозність короткого замикання, розглянемо систему 145 кВ зі струмом пошкодження 40 кА. Енергія, що виділяється в дузі, може перевищувати 100 МДж, достатньої для розплавлення 50 кг міді. Наш автоматичний вимикач високої напруги в Lugao розроблений, щоб справлятися з такими випадками з мінімальною ерозією контакту. Механізм наддуву SF6, який ми використовуємо, був оптимізований за допомогою обчислювальної гідродинаміки (CFD), щоб гарантувати, що швидкість газового потоку перевищує 2 Маха в горловині сопла, забезпечуючи швидке згасання дуги. У типових випробуваннях наш автоматичний вимикач високої напруги успішно переривав замикання 40 кА при 145 кВ протягом 20 послідовних операцій без будь-якого погіршення продуктивності. Ця надійна конструкція дає впевненість у тому, що їхня система буде захищена навіть за найважчих умов короткого замикання.

Як автоматичний вимикач високої напруги виявляє та розрізняє перевантаження та короткі замикання?

Здатність розрізняти перевантаження та короткі замикання має вирішальне значення для надійної роботи енергосистеми. Перевантаження — це стан, коли струм перевищує номінальне значення, але не є безпосередньою загрозою для обладнання та може бути тимчасовим (наприклад, запуск великого двигуна). Коротке замикання є серйозною несправністю, яка вимагає миттєвого усунення. Автоматичний вимикач високої напруги покладається на захисні реле — електромеханічні, твердотільні або мікропроцесорні — щоб зробити цю відмінність. Ці реле отримують вхідний струм від трансформаторів струму (CT) і вхідну напругу від трансформаторів потенціалу (PT), і вони використовують певні алгоритми та характеристики часу та струму для розрізнення цих двох умов. Потім реле надсилає сигнал відключення на автоматичний вимикач високої напруги з відповідним часом.

Як система виявлення високовольтного вимикача розрізняє несправності:

• Захист від надструму з інверсним часом (для перевантажень):У реле використовується обернена до часу характеристика, де час відключення зменшується зі збільшенням струму. Для помірного перевантаження (наприклад, 120 відсотків від номінального струму) час відключення може становити кілька секунд, дозволяючи пройти тимчасові перевантаження. Якщо перевантаження продовжується, реле спрацьовує автоматичний вимикач високої напруги, щоб запобігти термічному пошкодженню.
• Миттєвий захист від перевантаження по струму (від короткого замикання):Для струмів, що перевищують високий поріг спрацьовування (зазвичай у 8-12 разів перевищує номінальний струм), реле спрацьовує миттєво, надсилаючи сигнал відключення без навмисної затримки. Це гарантує, що автоматичний вимикач високої напруги розмикається протягом 20-30 мілісекунд, обмежуючи пошкодження обладнання.
• Спрямований захист від надструму:У мережевих системах несправності можуть виникати в будь-якому напрямку. Спрямовані реле використовують входи струму та напруги для визначення напрямку несправності, гарантуючи, що розмикається лише найближчий до несправності автоматичний вимикач високої напруги, а інші залишаються закритими для підтримки потоку електроенергії.
• Захист від замикань на землю:Для однолінійних замикань на землю, які часто зустрічаються в системах високої напруги, використовується виявлення залишкового струму. Реле контролює струм нульової послідовності, який є сумою трифазних струмів. Якщо струм нульової послідовності перевищує встановлений поріг, реле спрацьовує автоматичний вимикач високої напруги.

Сучасні системи автоматичних вимикачів високої напруги використовують цифрові реле з можливостями зв’язку, що забезпечує дистанційний моніторинг і координацію з іншими вимикачами на підстанції. Ці реле також можуть зберігати записи подій і сигнали несправностей, які є безцінними для аналізу після несправностей. Наша фабрика Lugao Power Co., Ltd. надає комплексні послуги з координації реле захисту, гарантуючи, що налаштування нашого високовольтного автоматичного вимикача оптимально відповідають вимогам вашої системи. Ми використовуємо галузевий стандарт програмного забезпечення координації для моделювання різних сценаріїв несправності та перевірки того, що налаштування реле забезпечують вибіркову координацію, тобто спрацьовує лише найближчий до несправності вимикач.

Практичний приклад: у лінії електропередачі 230 кВ реле захисту для високовольтного вимикача може бути налаштовано на спрацьовування при перевантаженні, що в 1,2 рази перевищує номінальний струм, з установкою таймера на 2 секунди, і при 12-кратному номінальному струмі для миттєвого відключення. Якщо великий двигун запускається, викликаючи стрибок струму в 1,4 рази, реле не спрацьовує, оскільки тривалість перевантаження є короткою. Однак, якщо виникає міжфазне замикання, струм може досягти 18-кратного номінального значення, і реле миттєво відключить автоматичний вимикач високої напруги, усунувши несправність протягом 3 циклів. Ця вибіркова координація необхідна для підтримки стабільності системи та запобігання каскадним збоям.Lugao Power Co., Ltd.надає детальний посібник із налаштування реле з кожним автоматичним вимикачем високої напруги, допомагаючи комунальним підприємствам у досягненні оптимальної координації.

Які основні технічні характеристики для переривання несправності?

Здатність високовольтного автоматичного вимикача справлятися з короткими замиканнями та перевантаженнями визначається набором критичних технічних характеристик. Ці параметри визначають номінальний струм замикання вимикача, час переривання та здатність перехідної напруги відновлення (TRV). Lugao Power Co., Ltd. виробляє широкий асортимент автоматичних вимикачів високої напруги для різних рівнів напруги та умов несправності. У таблиці нижче наведено основні специфікації усунення несправностей для наших найпопулярніших моделей, які використовуються на передавальних і розподільних підстанціях по всьому світу. Усі значення перевірені відповідно до стандартів IEC 62271-100 і ANSI C37.09.

На додаток до стандартних характеристик, наша фабрика пропонує високовольтні автоматичні вимикачі з розширеними можливостями переривання несправності. Наприклад, ми пропонуємо «високошвидкісну» версію з оптимізованим робочим механізмом, який скорочує час розмикання на 5 мілісекунд, що є критичним для застосувань генераторних вимикачів. Ми також пропонуємо варіант перемикання «батареї конденсаторів» з вищим рейтингом TRV для перемикання ємнісних струмів. Усі наші автоматичні вимикачі високої напруги оснащені механізмом самовибуху, який зменшує робочу енергію, необхідну для переривання несправності, на 30 відсотків, забезпечуючи менші пружини та більш надійну роботу.

Щоб переконатися, що наш високовольтний автоматичний вимикач відповідає зазначеним показникам несправності, кожен пристрій проходить комплексну програму заводських випробувань. Це включає в себе діелектричні випробування (частота мережі та грозовий імпульс), випробування на короткі замикання в незалежних лабораторіях і випробування на механічну міцність (понад 10 000 операцій). Наша фабрика Lugao Power Co., Ltd. надає повний звіт про випробування з кожною відправкою, включаючи осцилограми випробувань переривання несправності, забезпечуючи повну відстежуваність. Для споживачів комунальних послуг ці звіти про випробування є важливими для планування мережі та досліджень координації, і вони забезпечують впевненість у тому, що високовольтний автоматичний вимикач працюватиме належним чином у разі виникнення несправності.

Як технічне обслуговування та тестування можуть забезпечити надійне усунення несправностей?

Навіть найкращий автоматичний вимикач високої напруги не впорається з коротким замиканням або перевантаженням, якщо його не обслуговувати належним чином. Усунення несправностей залежить від точної синхронізації механічних компонентів, цілісності середовища гасіння дуги та правильної роботи реле та ланцюгів керування. Наша фабрика Lugao Power Co., Ltd. розробила комплексну програму технічного обслуговування для наших автоматичних вимикачів високої напруги, яка включає періодичну перевірку, функціональне тестування та діагностичний аналіз. Регулярне технічне обслуговування не тільки гарантує, що вимикач працюватиме, коли це необхідно, але також продовжує термін його служби та знижує ризик катастрофічної поломки.

Основні методи технічного обслуговування для надійного усунення несправностей високовольтного автоматичного вимикача:

• Вимірювання контактного зносу та ерозії:Після короткого замикання контакти дуги можуть руйнуватися. Наша конструкція високовольтного автоматичного вимикача містить індикатор зносу, який дозволяє операторам оцінити залишковий термін служби контактів. Ми рекомендуємо щорічно вимірювати опір контактів (за допомогою мікроомметра) і замінювати контакти, коли опір збільшується більш ніж на 20 відсотків від базового рівня.
• Моніторинг густини елегазу та вологості:Для належного гасіння дуги тиск елегазу необхідно підтримувати в межах зазначеного діапазону. Монітор щільності постійно відстежує тиск газу та попереджає операторів у разі витоку. Крім того, кожні півроку слід перевіряти вміст вологи; якщо він перевищує 200 ppm, газ слід відфільтрувати або замінити. Наша фабрика надає послуги з обробки та аналізу газу для всіх наших автоматичних вимикачів високої напруги.
• Тест синхронізації робочого механізму:Час відкриття та закриття вимикача необхідно щорічно перевіряти за допомогою цифрового аналізатора часу. Відхилення більш ніж на 10 відсотків від встановлених на заводі значень можуть свідчити про механічний знос або зміщення. Наш високовольтний автоматичний вимикач має модульний робочий механізм, який можна обслуговувати, не виводячи вимикач з експлуатації.
• Випробування опору ізоляції та коефіцієнта потужності:Ізоляційні частини — опорні ізолятори, втулки та внутрішні опорні конструкції — мають бути перевірені на діелектричну цілісність. Ми рекомендуємо кожні три роки проводити тест на коефіцієнт потужності (тангенс дельта), щоб виявити будь-яке погіршення ізоляційних властивостей.

Щоб проілюструвати важливість технічного обслуговування, розглянемо випадок з європейської комунальної компанії, яка зіткнулася з тим, що автоматичний вимикач високої напруги 245 кВ не спрацював під час короткого замикання, що спричинило значні пошкодження трансформатора. Розслідування показало, що робочий механізм вимикача накопичив вологу через несправне ущільнення, і котушка відключення застрягла. Згодом комунальне підприємство прийняло наші рекомендовані щорічні перевірки часу та перевірку вологості, і вони не зазнавали жодних подібних збоїв за останні вісім років. Наша фабрика надає докладний журнал технічного обслуговування кожного високовольтного вимикача, а також ми пропонуємо навчання персоналу комунального підприємства належним процедурам тестування та діагностики.

Для клієнтів, яким потрібна комплексна підтримка, Lugao Power Co.,Ltd. пропонує контракт на обслуговування, який включає щорічне відвідування фахівцем, що пройшов навчання, діагностичні тести на місці та екстрену заміну запасних частин. Ми також надаємо опцію віддаленого моніторингу, яка безперервно відстежує ключові параметри високовольтного автоматичного вимикача, надсилаючи сповіщення в центр керування комунального підприємства, якщо будь-який параметр виходить за межі нормального діапазону. Інвестуючи в регулярне технічне обслуговування та використовуючи наш досвід діагностики, комунальні підприємства можуть гарантувати, що їх високовольтний вимикач надійно справлятиметься з короткими замиканнями та перевантаженнями, захищаючи енергосистему та мінімізуючи час простою.

Часті запитання (FAQ)

Питання 1: Який максимальний струм короткого замикання, який може перервати автоматичний вимикач високої напруги?

Відповідь: максимальний струм короткого замикання залежить від номінальної відключаючої здатності вимикача, яка вказана в кА. Для нашого високовольтного автоматичного вимикача серії LGB максимальний струм відключення коливається від 31,5 кА для моделей на 72,5 кВ до 63 кА для моделей на 550 кВ. Цей рейтинг базується на симетричному струмі при номінальній напрузі. Вимикач також може переривати асиметричні струми пошкодження за допомогою компонента постійного струму, за умови, що загальний струм не перевищує проектну здатність вимикача. Для вищих рівнів несправностей можна використовувати кілька вимикачів послідовно або вибрати вимикач з вищим номіналом. Наша фабрика надає послуги аналізу рівня несправностей, щоб допомогти вибрати правильний вимикач для вашої системи.

Питання 2: Як автоматичний вимикач високої напруги гасить дугу після її розмикання?

Відповідь: Високовольтний автоматичний вимикач використовує надувний механізм, який стискає елегаз і направляє його через сопло поперек дуги. Високошвидкісний потік газу охолоджує дугу та видаляє іонізовані частинки, тоді як електронегативні молекули SF6 захоплюють вільні електрони, запобігаючи повторній іонізації. При поточному переході через нуль дуга гасне, і діелектрична міцність контактного зазору швидко відновлюється. Цей процес повторюється для кожної фази окремо. Наш високовольтний автоматичний вимикач пройшов випробування, щоб забезпечити надійне гасіння дуги за будь-яких умов несправності.

Запитання 3: Чи може автоматичний вимикач високої напруги впоратися з кількома короткими замиканнями без необхідності обслуговування?

Відповідь: Так, автоматичний вимикач високої напруги призначений для обробки кількох несправностей перед тим, як вимагати технічного обслуговування. Кількість переривань замикання, які він може обробляти, залежить від величини струму замикання та конструкції вимикача. Наприклад, наш автоматичний вимикач високої напруги може витримати 20 коротких замикань із повною номіналом без заміни контакту. Однак при менших струмах замикання кількість переривань може бути значно більшою. Ми рекомендуємо контролювати знос контактів за допомогою індикатора зносу та планувати технічне обслуговування на основі сумарного перерваного струму несправності. Наша фабрика надає калькулятор технічного обслуговування, щоб допомогти з цим плануванням.

Запитання 4: Яка різниця між коротким замиканням і перевантаженням з точки зору роботи високовольтного вимикача?

Відповідь: Коротке замикання – це несправність із сильним струмом, яка потребує миттєвого переривання, як правило, протягом 3–5 циклів, щоб запобігти пошкодженню обладнання. Перевантаження — це помірна перевантаження по струму, яка не є негайно небезпечною, і реле вимикача може дозволити йому зберігатися протягом кількох секунд або хвилин, щоб усунути тимчасові перевантаження. Високовольтний автоматичний вимикач спрацьовує швидше при короткому замиканні, ніж при перевантаженні. Для перевантажень вимикач може бути оснащений термічним або зворотним часом відключення. Налаштування наших реле захисту оптимізовано для розрізнення цих двох умов, забезпечуючи правильну реакцію.

Запитання 5: Як часто слід перевіряти високовольтний автоматичний вимикач на ефективність усунення несправностей?

Відповідь: ми рекомендуємо принаймні раз на рік проводити всебічний тест на ефективність усунення несправностей високовольтного автоматичного вимикача, включаючи перевірку часу, вимірювання контактного опору та аналіз газу SF6. Для вимикачів, які часто працюють або розташовані в суворих умовах, рекомендується проводити більш часте тестування (кожні 6 місяців). Крім того, після будь-якої значної несправності (понад 50 відсотків номінальної відключаючої здатності) вимикач слід оглянути та випробувати. Наша фабрика надає детальну процедуру випробувань і пропонує послуги з польових випробувань для всіх наших високовольтних автоматичних вимикачів.

Висновок: забезпечте надійний захист від несправностей за допомогою високовольтного автоматичного вимикача

Автоматичні вимикачі високої напруги є першим захистом від коротких замикань і перевантажень в системах живлення. Їхня здатність швидко та надійно виявляти, переривати та ізолювати умови несправності має вирішальне значення для стабільності системи, захисту обладнання та безпеки персоналу. Як ми вже пояснювали, процес включає точну координацію реле, швидку механічну дію та вдосконалене гасіння дуги за допомогою елегазу. Технічні специфікації та методи технічного обслуговування, які ми описали, гарантують, що ваш автоматичний вимикач високої напруги працюватиме тоді, коли це найбільш важливо. Наша фабрика Lugao Power Co., Ltd. розробила широкий асортимент автоматичних вимикачів високої напруги, які відповідають найвищим міжнародним стандартам і мають багаторічний досвід роботи в енергетичній галузі.
