Як номінальна напруга впливає на продуктивність основного блоку кільця?

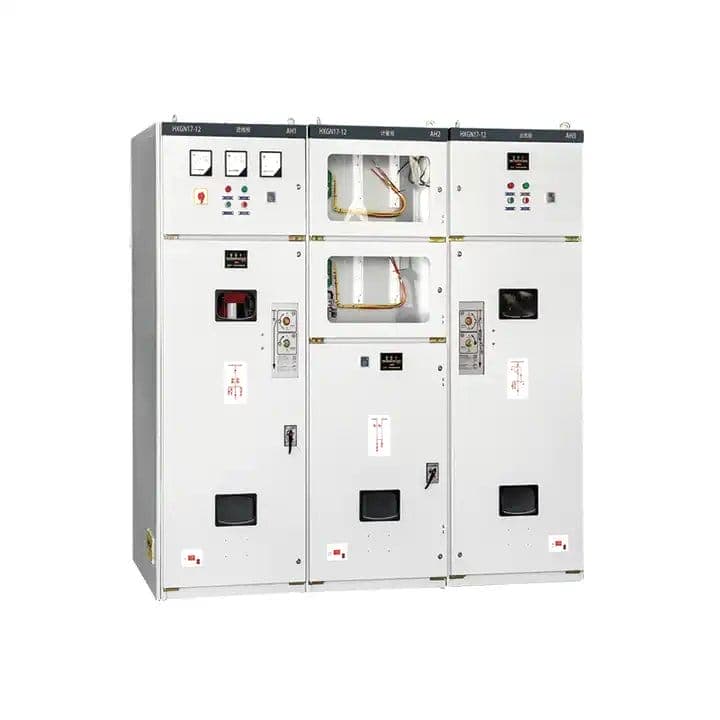

Номінальна напруга – це не просто специфікація на паспортній табличці; вони є наріжним каменемКільцевий головний блок(RMU) продуктивність, безпека та довговічність. У розподільних мережах середньої напруги (зазвичай від 6 кВ до 40,5 кВ) вибір RMU з невідповідною номінальною напругою призводить до катастрофічних збоїв ізоляції, надмірного часткового розряду та нестабільності роботи. У Lugao Power Co., Ltd. наша фабрика розробила рішення для кільцевих головних блоків, які точно відповідають профілям напруги мережі, гарантуючи, що кожен компонент, від збірних шин до вакуумних переривників, працює в межах оптимального вікна електричного навантаження. У цій статті пояснюється, чому значення напруги визначають діелектричну міцність, здатність до відключення навантаження та стійкість до відмов.

Для керівників комунальних служб та інженерів промислових об’єктів розуміння зв’язку між номінальною напругою системи та можливостями витримки RMU запобігає дорогим простоям. Кільцевий головний блок, розроблений для 12 кВ, застосований до системи 24 кВ, буде відчувати подвійну очікувану напругу електричного поля, прискорюючи старіння ізоляції та підвищуючи ризик міжфазної дуги. І навпаки, надмірне специфікування RMU для мережі з нижчою напругою призводить до марних капітальних витрат. Наша фабрика Lugao Power Co., Ltd. будує настроювані RMU з перевіреними номінальними напругами, сумісними зі стандартами IEC 62271-200 і GB/T 3906. У цьому вичерпному посібнику пояснюється, як номінальна напруга впливає на кожен параметр продуктивності, підкріплюючись даними наших власних випробувань і польовим досвідом.

Довідник

Чому номінальна напруга визначає діелектричну міцність і координацію ізоляції в кільцевому головному блоці

Діелектричні характеристики будь-якого кільцевого основного блоку принципово пов’язані з його номінальним рівнем напруги. Номінальна напруга впливає на електричні зазори, шляхи витоку та тип ізоляційного середовища (SF6, тверда епоксидна смола або сухе повітря). Для кільцевого основного блоку від Lugao Power Co., Ltd. наша фабрика розробляє кожен RMU із заданою витримкою напруги на частоті живлення та напругою витримки грозового імпульсу, які безпосередньо корелюють із максимальною робочою напругою системи. Нижче наведено детальну розбивку того, як номінальна напруга встановлює порогові значення ізоляції.

• Базовий рівень ізоляції (BIL):Для RMU 12 кВ стандартна витримувана напруга грозового імпульсу становить 75 кВ пік. Для блоку 24 кВ BIL зростає до 125 кВ. Це збільшення на 66% вимагає більшого міжфазного інтервалу та міцних твердих ізоляційних бар’єрів.
• Початкова напруга часткового розряду (PDIV):Вищі значення напруги експоненціально збільшують ризики часткового розряду. Наша фабрика перевіряє кожен кільцевий головний блок на 1,5-кратну номінальну напругу, щоб переконатися, що PDIV залишається нижче 10 пКл. При напрузі 36 кВ контроль часткового розряду вимагає тришарового епоксидного лиття.
• Зазор і смуга витоку:IEC 62271-1 передбачає мінімальні відстані 60 мм для 12 кВ і 120 мм для 24 кВ. Конструкції наших кільцевих головних блоків включають оптимізоване вакуумне лиття для зменшення необхідних зазорів, перевищуючи стандарти.
• Залежність від тиску SF6:Для RMU з елегазовою ізоляцією вищі значення напруги вимагають підвищеної щільності елегазу (0,25 МПа для 12 кВ проти 0,45 МПа для 40,5 кВ), щоб підтримувати діелектричну жорсткість. Lugao Power Co., Ltd. використовує герметичні зварні резервуари з нержавіючої сталі.

Наша фабрика зібрала результати випробувань понад 500 установок RMU. У наведеній нижче таблиці показано пряме співвідношення між номінальною напругою та ключовими параметрами ізоляції дляLugao Power Co., Ltd.Серія Ring Main Unit.

Вибір правильної напруги необов’язковий. Коли кільцевий головний блок працює напругою вище проектної, електричне розведення починається протягом двох років. Наша фабрика рекомендує завжди вказувати RMU з номінальною напругою, що дорівнює або на 10% перевищує максимальну робочу напругу мережі. Lugao Power Co., Ltd. пропонує налаштовані RMU від 6 кВ до 40,5 кВ, кожен з яких перевірено через випробування типу діелектрика в нашій сертифікованій лабораторії високої напруги.

Як номінальна напруга безпосередньо впливає на вимикання навантаження та здатність до короткого замикання

Ефективність перемикання навантаження та здатність увімкнення короткого замикання кільцевої магістралі не є статичними; вони масштабуються відповідно до номінальної напруги. Для заданої конструкції фізичного контакту збільшення номінальної напруги підвищує енергію дуги під час операцій перемикання. Інженери нашої фабрики Lugao Power Co., Ltd. створіть наш кільцевий головний блок із геометрією контактів, яка одночасно враховує як напругу, так і струм. Ось як номінальна напруга впливає на динамічні характеристики.

• Можливість гасіння дуги:При напрузі 12 кВ вимикач навантаження повинен гасити дугу близько 250 В на мм. При напрузі 24 кВ напруга дуги подвоюється, що вимагає швидшої швидкості роз’єднання контактів і покращених дугогасних патронів. Наш RMU використовує вакуумні переривачі осьового магнітного поля для стабільної роботи до 40,5 кВ.
• Робоча потужність (піковий струм):Стандарти IEC вимагають, щоб кільцевий головний блок витримував струми включення, що до 2,5 разів перевищують номінальний струм короткого замикання. Однак більш висока напруга системи зменшує допустимий струм включення, якщо не збільшити контактний тиск. Lugao Power Co., Ltd. використовує срібно-вольфрамові контакти, які зберігають низький контактний опір навіть при номінальних значеннях 40,5 кВ/1250 А.
• Комутаційні перенапруги:Під час перемикання індуктивних або ємнісних навантажень RMU вищої напруги генерують більш серйозні перенапруги повторного запалювання. Наша фабрика оснащує наш кільцевий головний блок RC демпферами або розрядниками перенапруги для мереж вище 24 кВ.
• Швидкість контактної ерозії:За такої ж кількості операцій відключення навантаження RMU на 36 кВ зруйнує контакти на 40% швидше, ніж пристрій на 12 кВ, якщо не сконструйовано належним чином. Наша фабрика використовує контактний матеріал CuCr50 для мінімізації ерозії, подовжуючи термін служби електрики до 10 000 операцій.

Нижче наведено порівняльну таблицю, яка показує, як наша Lugao Power Co., Ltd. Серія Ring Main Unit зберігає продуктивність при номінальній напрузі, відповідаючи або перевищуючи вимоги IEC 62271-100.

Наша фабрика виконала понад 2000 випробувань на розрив під навантаженням сімейства кільцевих головних блоків. Дані підтверджують, що з оптимізованою конструкцією контактів RMU на 40,5 кВ може досягти такої ж надійності комутації, як і блок на 12 кВ. Lugao Power Co., Ltd. забезпечує гарантовану вмикаючу та вимикальну здатність при короткому замиканні для кожної номінальної напруги. Для таких критичних застосувань, як вітряні електростанції чи центри обробки даних, наша фабрика рекомендує вибирати RMU з номінальною напругою, яка включає 15% запасу надійності над номінальною напругою мережі для пристосування до перехідних перенапруг.

Що відбувається, коли виникають невідповідності номінальної напруги – режими польових відмов у кільцевому головному блоці

Експлуатаційні дані нашої заводської служби обслуговування показують, що невідповідність номінальної напруги є другою за поширеністю причиною несправності кільцевого основного блоку після неправильного встановлення. Коли RMU, розрахований на 12 кВ, підключений до системи 24 кВ, наслідки слідують за передбачуваним прогресуванням відмови. Розуміння цих режимів несправностей допомагає інженерам правильно визначити їх із самого початку. Lugao Power Co., Ltd. задокументував понад 150 випадків невідповідності по всьому світу.

• Діелектричний пробій (фаза-земля):Напруга електричного поля подвоюється, перевищуючи електричну міцність ізоляції. Протягом 6-12 місяців на епоксидних ізоляторах з'являється обвуглений трек. Наша фабрика стала свідком перекриття втулки RMU, що призвело до повної заміни розподільного пристрою.
• Внутрішня дугова несправність:Перевищення напруги викликає іонізацію залишкового повітря всередині газових відсіків. Навіть RMU з елегазовою ізоляцією втрачають діелектричну здатність, якщо номінальна напруга перевищує 30%. Судово-медичний аналіз нашої фабрики виявив бризки розплавленої міді від дугових розривів у невідповідних блоках.
• Передчасне старіння VT/PTs:Трансформатори напруги, розроблені для нижчих номінальних характеристик, насичуються магнітно, споживаючи надмірний струм збудження та перегріваючись. Це призводить до вторинного руйнування ізоляції. В одному випадку PT 12 кВ RMU вибухнув після 8 місяців роботи в системі 20 кВ.
• Пошкодження екрану вакуумного переривника:Вищі градієнти напруги прискорюють іонне бомбардування парового екрану, знижуючи цілісність вакууму. Наша фабрика виявила, що переривник 12 кВ, який використовується при напрузі 24 кВ, втратив вакуум протягом 2000 операцій замість номінальних 30 000.
• Проблеми зі схемою керування:Ємнісні дільники та електронні датчики напруги виробляють неправильні сигнали для реле захисту, що призводить до неприємного відключення або відмови від відключення. Lugao Power Co., Ltd. радить підбирати датчики напруги точно до номіналу RMU.

Для кількісної оцінки ризику наша фабрика провела прискорені випробування на старіння зразків кільцевих головних блоків при номінальній напрузі 1,2x, 1,5x і 2,0x. Результати підсумовані нижче.

Наша фабрика наполегливо рекомендує перевірити максимальну напругу системи як у нормальних, так і в аварійних умовах перед вибором кільцевої магістралі. Lugao пропонує перевірку напруги на місці та може постачати RMU з покращеною ізоляцією для мереж, схильних до перепадів напруги. Не покладайтеся лише на напругу, вказану на заводській табличці; завжди вимагайте звіти про діелектричні випробування від виробника.

Як вибрати правильну номінальну напругу основного блоку дзвінка для вашої мережі

Вибір оптимальної номінальної напруги для кільцевої магістралі вимагає аналізу номінальної напруги мережі, максимальної постійної робочої напруги, перехідних рівнів перенапруги та висоти над рівнем моря. Наша фабрика в Лугао розробила систематичний процес відбору, який гарантує роботу RMU протягом 30+ років. Нижче ми описуємо покрокову методологію, яку використовують наші інженери енергосистем.

• Крок 1: Визначте найвищу напругу системи (Um).Для номінальної системи 10 кВ Um зазвичай становить 12 кВ. Для номінальної напруги 20 кВ Um становить 24 кВ. Завжди використовуйте Um як базову напругу для RMU.
• Крок 2: Врахуйте зниження висоти.Вище 1000 м повітряна ізоляція слабшає. На кожні 100 м понад 1000 м зменшуйте номінальну напругу на 1%. Наша фабрика надає RMU з поправкою на висоту до 4000 м.
• Крок 3: Оцініть ступінь перенапруги від блискавки.Регіони з високим ізокераунічним рівнем (>30 грозових днів на рік) вимагають RMU з вищим BIL. Lugao Power Co., Ltd. пропонує посилену ізоляцію із зовнішніми розрядниками перенапруги.
• Крок 4. Розглянемо майбутні оновлення мережі.Якщо розподільна мережа може бути модернізована з 12 кВ до 24 кВ протягом 10 років, наша фабрика рекомендує придбати RMU 24 кВ, але спочатку працювати на 12 кВ. Це гарантує інвестиції в майбутнє.
• Крок 5. Перевірте сумісність рівня короткого замикання.RMU з вищою напругою зазвичай мають нижчий номінальний струм короткого замикання для того самого фізичного розміру. Переконайтеся, що номінальний короткочасний витримуваний струм RMU (1 с) перевищує рівень несправності системи.

Наша фабрика виробляє стандартну матрицю номінальної напруги для нашої лінійки кільцевих головних блоків. Для швидкого вибору зверніться до таблиці нижче.

Наша фабрика має спеціальну групу розробників, яка може допомогти з вибором номінальної напруги для будь-якого кільцевого головного блоку. Lugao Power Co., Ltd. також надає користувальницькі номінали на паспортній табличці, які відповідають нестандартній напрузі мережі. Завжди вимагайте сертифікат перевірки витримки напруги, перш ніж завершити купівлю RMU. Наша фабрика виконує 100% стандартні діелектричні випробування кожного RMU, що поставляється.

Резюме та практичні вказівки від Lugao Power Co., Ltd.

Номінальна напруга є найважливішим електричним параметром, що впливає на продуктивність кільцевої магістралі. Від координації ізоляції до вимикання навантаження та довгострокової надійності правильна номінальна напруга забезпечує безпеку, знижує загальну вартість володіння та запобігає незапланованим відключенням. Наша фабрика узагальнила п’ять ключових висновків для інженерів і спеціалістів із закупівель.

• Завжди збігайте номінальну напругу RMU з найвищою напругою системи (Um), а не лише з номінальною напругою.
• Для мереж з частими блискавками або комутаційними стрибками вказуйте кільцевий головний блок із 20% вищим BIL, ніж мінімально необхідний.
• Ніколи не використовуйте RMU безперервно при напрузі вище 95% його номінальної напруги; частковий розряд різко прискорюється за цей поріг.
• Висота над рівнем моря, рівень забруднення та температура навколишнього середовища також впливають на діелектричні характеристики – зверніться до Lugao Power Co., Ltd. для кривих зниження.
• Інвестуйте в діелектричні випробування під наглядом заводу, щоб перевірити здатність RMU витримувати напругу перед встановленням.

Асортимент кільцевих головних блоків нашої фабрики включає номінальну напругу від 6 кВ до 40,5 кВ, кожна з яких пройшла типові випробування відповідно до міжнародних стандартів. Вибираючи Lugao Power Co., Ltd., ви отримуєте доступ до розроблених рішень, які максимізують час безвідмовної роботи мережі.Зверніться до нашої фабрики сьогоднідля оцінки сумісності напруги та отримайте індивідуальну таблицю даних RMU для вашого конкретного проекту.
