Чому стандарти електробезпеки вимагають високоякісних кільцевих головних блоків?

Електричні мережі стикаються з постійними загрозами: короткими замиканнями, перевантаженнями та екологічним зносом. Стандарти безпеки, такі як IEC 62271-200 та IEEE C37.122, не є довільними вказівками — вони існують для запобігання спалахів дуги, вибухів обладнання та каскадних відключень електроенергії. Кільцевий головний блок (RMU) є критичним вузлом у вторинному розподілі, контролюючи потік електроенергії та захищаючи трансформатори, що знаходяться нижче. Низькоякісні RMU з нестандартною ізоляцією, слабкими робочими механізмами або поганим ущільненням не можуть витримати суворі випробування, які вимагають ці стандарти. Коли виникає внутрішня дуга або несправність залишається, невідповідний RMU може розірватися, вивільняючи перегріті гази та розплавлений метал, створюючи небезпеку для персоналу та знищуючи активи. Таким чином, коди однозначно вимагають надійної конструкції, перевіреної діелектричної міцності та здатності виявляти несправності/зламувати — це приписує лише високу якістьКільцевий головний блокможе гарантувати.

наЛугао Power Co., Ltd., ми були свідками того, як ігнорування цього принципу призводить до катастрофічних провалів. Наш багаторічний виробничий досвід підтверджує, що відповідність стандартам електробезпеки неможлива без високоякісних матеріалів, точного складання та перевірки типу. Справжній високоякісний головний блок Ring включає елегазову ізоляцію або екологічно чисту газову ізоляцію, баки з нержавіючої сталі та технологію вакуумного переривника. Ці компоненти витримують імпульси блискавки, екстремальні температури та стрибки комутації. Навпаки, підроблені або бюджетні RMU часто пропускають класифікацію внутрішньої дуги (IAC) або використовують перероблену епоксидну смолу, яка тріскається під час термічного циклу. Щоб досягти відповідності положенням AOR (доступність, працездатність, надійність) сучасних мережевих кодексів, комунальні та промислові підприємства повинні отримувати RMU від сертифікованих заводів. У цій статті ми детально описуємо конкретні стандарти, механізми збоїв і чому підхід нашої фабрики забезпечує як безпеку, так і довгострокову прибутковість.

Зміст

• 1. Які міжнародні стандарти безпеки вимагають високоякісних кільцевих головних блоків?
• 2. Як головні блоки нижнього кільця сприяють аваріям із електричним струмом і збоям системи?
• 3. Чому наша фабрика надає пріоритет розширеному виробництву та тестуванню блоків кільцевої мережі?
• Резюме: Нерозривний зв’язок між стандартами та преміум RMU
• Часті запитання (FAQ)

1. Які міжнародні стандарти безпеки вимагають високоякісних кільцевих головних блоків?

Глобальним еталоном розподільних пристроїв у металевому корпусі єIEC 62271-200. Цей стандарт визначає вимоги до номінальної напруги, рівнів ізоляції, обмежень підвищення температури та класифікації внутрішньої дуги (IAC). Зокрема, для блоків кільцевої магістралі застосовуються додаткові пункти IEC 62271-103 (перемикачі навантаження) і місцеві коди мережі. Відповідність не є обов’язковою: будь-який RMU, який використовується в громадських або промислових мережах, повинен пройти типові випробування, включаючи витримку діелектричної напруги, короткочасну витримку струму та механічну міцність. Високоякісний головний блок Ring проходить ці тести з великим відривом. Наприклад, установки нашої фабрики витримують частоту живлення 42 кВ для систем 12 кВ, що значно перевищує базовий рівень 28 кВ, який вимагається багатьма комунальними підприємствами. Нижче наведено основні стандарти та їхні вимоги до конструкції RMU:

• IEC 62271-200 (вид. 2.0):Потрібна класифікація внутрішньої дуги IAC AFLR (доступні сторони, спереду, ззаду, низький тиск). Лише RMU з посиленими корпусами, каналами скидання тиску та дугостійкими кріпленнями можуть претендувати на IAC.
• IEC 62271-100:Застосовується до функції автоматичного вимикача, якщо RMU містить вимикач; вимагає здатності до несправності/вимкнення до 20 кА/1 с або більше.
• IEC 60529 (Рейтинг IP):Вимагає принаймні IP3X для внутрішніх і IP54/IP67 для зовнішніх RMU. У високоякісних RMU використовуються резервуари, зварені лазером, і ущільнювальні кільця з подвійним ущільненням для підтримки цілісності газу протягом 30 років.
• IEEE C37.20.3 (Північна Америка):Наголошується на рейтингах замикання несправності та тестах на стрибки напруги. Преміальний кільцевий головний блок повинен витримувати 95 кВ BIL (базовий імпульсний рівень) для класу 15 кВ.
• Місцеві коди мережі (наприклад, ENA TS 41-36 у Великобританії, VDE 0670 у Німеччині):Часто додають корозійну стійкість, роботу при низьких температурах і сейсмостійкість. Наша фабрика розробляє RMU з діапазоном навколишнього середовища від -25°C до +50°C.

Чому це змушує обирати високоякісні компоненти? Розглянемо діелектричний тест: стандартний RMU на 12 кВ повинен витримувати середньоквадратичне значення 28 кВ протягом 1 хвилини без спалаху. Дешеві RMU з пустотами в литій смолі або невідповідними зазорами непередбачувано виходять з ладу. Крім того, випробування внутрішньої дуги імітує несправність 20 кА протягом 1 секунди всередині резервуара — лише міцна конструкція (нержавіюча сталь 3 мм, захищені кабельні відсіки) запобігає розриву.Лугао Power Co., Ltd.проводить ці типові випробування в незалежних лабораторіях, сертифікуючи кожну конструкцію. Без цього походження оператори ризикують втратити сертифікат безпеки та юридичну відповідальність. Підводячи підсумок, можна сказати, що кожен стандарт безпеки явно чи неявно вимагає високоякісних матеріалів, суворого контролю виробництва та перевірки третьою стороною — риси, які відрізняють надійні блоки кільцевої магістралі від небезпечних підробок.

Крім того, розвиток інтелектуальних мереж і розподіленої генерації створює новий тиск на координацію ізоляції RMU. Тепер стандарти вимагають посиленого моніторингу часткового розряду (<10 пКл). Наша фабрика інтегрує вбудовані датчики часткового розряду, але лише якщо базова структура RMU має прецизійне формування. Нестандартні пристрої виробляють високі рівні часткового розряду з першого дня, що прискорює вихід із ладу ізоляції. Таким чином, стандарти безпеки фактично є фільтром якості: вони вимагають високоякісного проектування для будь-якого законно встановленого кільцевого магістрального блоку. Для спеціалістів, які специфікують проект, постачання від виробника, який відповідає вимогам, як-от наша фабрика, забезпечує перспективну роботу та схвалення страхування.

2. Як головні блоки нижнього кільця сприяють аваріям із електричним струмом і збоям системи?

Інциденти з електробезпекою рідко трапляються спонтанно — вони є кінцевим результатом накопичених дефектів і ярликів у проекті. Коли встановлено кільцевий головний блок низької якості, виникають численні шляхи поломки. Найпоширенішим є пробій діелектрика, викликаний проникненням вологи. RMU з нестандартним ущільненням або фланцями з однією прокладкою дозволяють волозі проникати в елегаз або повітряно-ізольований відсік. Коли внутрішня точка роси перевищує -10°C, на твердих ізоляторах виникають спалахи. Ми досліджували випадки, коли 6-місячний RMU вибухнув через розтікання епоксидної смоли, травмувавши обслуговуючий персонал. Інший сценарій передбачає недостатній рейтинг короткочасної витримки: коротке замикання нижче по потоку споживає 16 кА протягом 0,5 секунди, але шини всередині підробленого RMU мають занижений розмір (лише 40x5 мм проти необхідних 80x10 мм). Результуючі електромагнітні сили згинають стрижні, викликаючи міжфазне замикання та пожежу. Давайте розберемо різні небезпеки:

• Вибух дугового спалаху:Корпуси низької якості не мають внутрішніх дугозахисних клапанів. Тиск зростає до 10 бар, двері розносить осколками зі швидкістю понад 200 м/с. Стандарти вимагають рейтинг IAC, щоб уникнути цього; високоякісні RMU з нашого заводу мають розраховані скидання тиску та димоходи для гасіння полум’я.
• Несправності контактного зварювання та комутації:Кільцеві перемикачі навантаження основного блоку повинні розмикати 630 А або навіть 1250 А. Погані срібно-вольфрамові контакти або слабкі пружинні механізми спричиняють зварювання або повторне замикання контактів. Це призводить до тривалого дугового розряду, спалювання розподільного пристрою та, можливо, займання сусідніх кабелів.
• Втрата газоізоляції:Для RMU з елегазовою ізоляцією витік через отвір (часто зустрічається в погано зварених резервуарах) знижує тиск. При абсолютному тиску 0,8 бар (номінальний тиск 1,4 бар) рівень ізоляції падає на 30%, і комутаційний імпульс може пробити зазор. Зворотні клапани на комплектах для заправки відсутні в дешевих агрегатах, що спричиняє поступовий викид.
• Несправності кінцевих кабелів:Інтегровані контрольні точки кабелю та конуси напруги погано оброблені в низькоякісних RMU. Високі градієнти електричного поля спричиняють трекінг уздовж вводу, що зрештою призводить до замикання на землю.

Реальні дані від CIGRE показують, що 43% несправностей розподільних пристроїв виникають через дефект ізоляції або робочих механізмів. Коли така несправність виникає в кільцевому головному блоці, витрати на ремонт часто перевищують початкову економію бюджету в 10 разів. Крім того, стандарти безпеки вимагають періодичного технічного обслуговування (термографія, вимірювання контактного опору). Однак низькоякісні RMU псуються настільки швидко, що навіть перевірки, які проводяться раз на два роки, не можуть запобігти поломці. Наша фабрика виготовляє RMU із самозмащувальними підшипниками та посрібленими шинами, що забезпечує механічну витривалість 5000 операцій (удвічі більше, ніж стандарт 2000). Це прямі інвестиції в безпеку.

Крім того, низькоякісний кільцевий головний блок не має належних фазових бар’єрів. Під час пошкодження кабелю плазма дуги може поширюватися на суміжні функціональні блоки, руйнуючи всю панель RMU — явище, відоме як «розповсюдження дуги». Конструкції преміум-класу, як-от від Lugao Power Co., Ltd., включають стійкі до дуги перегородки та металеві перегородки між кабельним відсіком і відсіком шин. Підсумовуючи, нижчі RMU безпосередньо порушують кілька параграфів IEC 62271-200, а ціна невідповідності вимірюється людськими життями та перервою в роботі. Для будь-якого проекту, який усвідомлює безпеку, вибір високоякісного кільцевого основного блоку не є витратою; це єдина прийнятна стратегія зменшення ризику.

3. Чому наша фабрика надає пріоритет розширеному виробництву та тестуванню блоків кільцевої мережі?

наЛугао Power Co., Ltd., ми керуємо сучасним виробничим підприємством, де кожен кільцевий головний блок проходить суворий наскрізний контроль якості. Девіз нашої фабрики «Стандарти — це підлога, а не стеля». Ми інвестували в повністю автоматизовані детектори витоку елегазу, роботизоване зварювання корпусів з нержавіючої сталі та лабораторії з частковим розрядом високої напруги. Це зобов'язання випливає з розуміння того, що безпека не може бути запізнілою думкою. Нижче наведено основні процеси виробництва та тестування, які гарантують, що кожен RMU перевищує стандарти електробезпеки. Наш прозорий процес зміцнює довіру серед комунальних підприємств, підрядників EPC та розробників відновлюваної енергетики.

Вибір матеріалу та перевірка конструкції:Ми використовуємо лише високоякісну мідь (мінімальна чистота 99,9%), нержавіючу сталь 304L (товщина 2,5 мм для внутрішнього використання, 3,0 мм для зовнішнього використання) та епоксидну смолу VO-класу для втулок. Кожна партія матеріалів, що надходять, перевіряється на електропровідність і міцність на розрив. Конструкція нашого кільцевого головного блоку включає потрійні ущільнення на робочому валу та манометри для моніторингу живого газу. Координація ізоляції перевіряється тривимірним моделюванням електростатичного поля, усуваючи гострі краї.

Конвеєрні процеси:На нашому заводі працюють кваліфіковані технічні спеціалісти, які пройшли навчання згідно з процедурами DIN EN ISO 9001. Збірка кожного кільцевого головного блоку включає п’ять спеціалізованих станцій: 1) виготовлення резервуару з гелієвим мас-спектрометричним тестом на герметичність (<1×10⁻⁶ мбар·л/с), 2) кріплення переривника та шини за допомогою болтів з регульованим крутним моментом, 3) складання та змащування механізму, 4) остаточне складання кабельних коробок і блокувань, 5) тестування продуктивності. На кожній станції реєструються цифрові показники крутного моменту та журнали тиску газу. Ця відстежуваність є нашою гарантією.

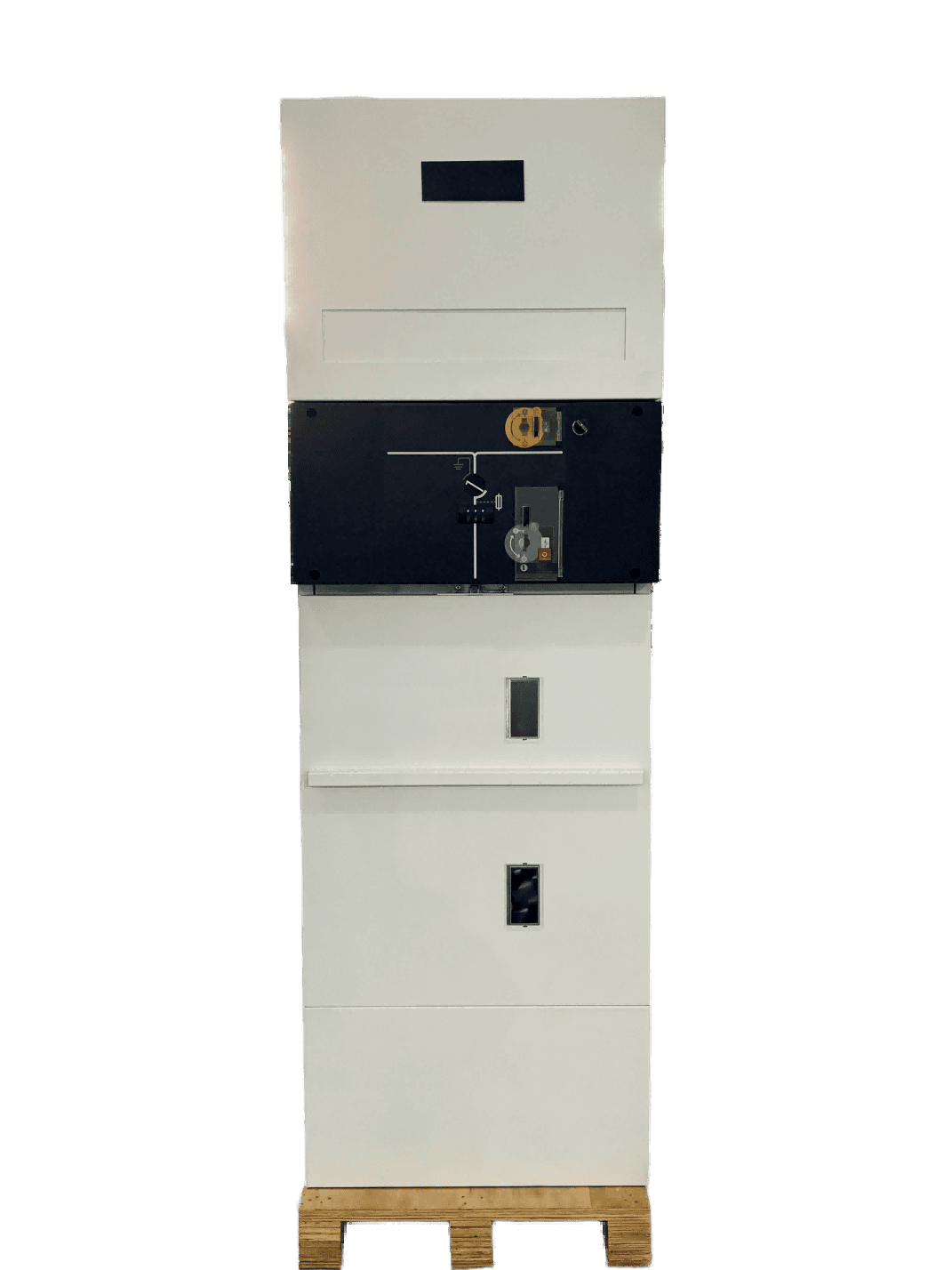

Тепер подивіться на ключові електричні параметри нашої бестселерної серії блоків кільцевої мережі 12 кВ/24 кВ (модель LGU-RMU-24). Ці цифри демонструють запас якості над базовими вимогами:

Наша фабрика проводить 100% регулярне тестування відповідно до стандарту IEC 62271-200, включаючи: випробування напруги промислової частоти, вимірювання часткового розряду (≤5 пКл при 1,2 Ur), вимірювання контактного опору (≤40 мкОм для основного ланцюга), випробування газонепроникності, випробування механічної роботи (5 повних циклів). Крім того, зразки блоків проходять термоциклічні випробування (від -25°C до +70°C) і випробування на коротке замикання в лабораторіях KEMA/CESI. Завдяки такому рівню якості наш кільцевий головний блок не тільки задовольняє, але й перевершує очікування інспекторів безпеки та мережевих операторів. Клієнти, які обирають нас, зменшують загальні витрати на володіння, усуваючи незаплановані відключення та судові позови. Наш клієнтоорієнтований підхід у поєднанні з місцевою післяпродажною підтримкою робить нас кращим партнером для інфраструктурних проектів у Європі, Азії та Америці. На сьогодні наш завод поставив понад 15 000 одиниць без жодної травми, пов’язаної з внутрішньою дугою. Це сила безкомпромісної якості.

Резюме: Нерозривний зв’язок між стандартами та преміум RMU

Існують стандарти електробезпеки, оскільки електрика, якщо її не контролювати, є смертельною. Вони вимагають певних показників продуктивності — діелектричної міцності, локалізації дуги, утворення/розриву дефектів і механічної міцності. Лише високоякісний основний блок Ring може надійно відповідати цим показникам протягом десятиліть експлуатації. З досвіду нашої фабрики авансовий внесок сертифікованого RMU є незначним у порівнянні з вартістю однієї аварії, яка включає регулятивні штрафи, медичні претензії, простої виробництва та репутаційну шкоду. Ми довели, що послідовне застосування IEC 62271-200 у поєднанні з досконалістю виробництва наЛугао, поставляє RMU, які захищають як персонал, так і активи. Незалежно від того, чи ви керуєте центром обробки даних, вітровою електростанцією чи підстанцією, вимагати високоякісний кільцевий головний блок — це не варіант — це ядро ​​вашої стратегії безпеки. Пам’ятайте: короткі шляхи, обрані сьогодні, стають подіями завтра. Обирайте якість, вибирайте відповідність та співпрацюйте з виробником, який надає перевагу безпеці життя.

Часті запитання (FAQ)

Запитання 1: Чому стандарти електробезпеки спеціально вимагають класифікації внутрішньої дуги (IAC) для блоків кільцевої магістралі?

Відповідь: Класифікація внутрішньої дуги (IAC) є обов’язковою, оскільки RMU може мати внутрішню несправність через, наприклад, несправність ізоляції або помилку оператора. Без корпусу з рейтингом IAC підвищення тиску від дуги може розірвати резервуар, вивільняючи плазму при температурах, що перевищують 10 000 °C. Такі стандарти, як IEC 62271-200, вимагають від IAC AFLR гарантувати, що двері та кришки залишаються замкненими, гарячі гази спрямовуються в безпечні зони та жодні частини не викидаються. Високоякісний головний блок Ring від сертифікованого заводу проходить повномасштабне випробування дуги, щоб підтвердити цю здатність. Пристрої низької якості не мають маркування IAC, що означає, що вони забезпечують нульовий захист персоналу. Інвестування в RMU, сертифіковане IAC, є єдиним способом дотримання правил безпеки на робочому місці (наприклад, NFPA 70E).

Запитання 2. Як я можу візуально визначити кільцевий головний блок низької якості, який може не відповідати стандартам безпеки?

Відповідь: Основні візуальні червоні прапорці включають: тонкі листи корпусу (нижче 1,5 мм для нержавіючої сталі), неправильні зварювальні валики, відсутність видимих ​​вентиляційних отворів для скидання тиску, неоригінальний датчик густини газу (або його відсутність) і відсутність етикетки перевірки типу. Крім того, низькоякісні RMU часто мають пластикові робочі механізми замість сталі та відсутні системи блокування для запобігання доступу до струмоведучих частин. На нашому заводі кожен кільцевий головний блок має серійний номер із сертифікатами випробувань. Якщо постачальник не може надати звіти про типові випробування IEC або відео внутрішньої дуги, вважайте цей пристрій невідповідним. Перед покупкою завжди вимагайте тестову документацію сторонніх розробників.

Запитання 3: Чи компенсує регулярне технічне обслуговування купівлю низькоякісного кільцевого основного блоку замість преміум-блока?

Відповідь: Ні. Хоча технічне обслуговування є життєво важливим, воно не може виправити фундаментальні недоліки конструкції. Низькоякісний кільцевий головний блок може мати недостатню ізоляційну відстань, ямкові контакти або мікровитоки в газовій системі — проблеми, які не можна виправити періодичним чищенням або затягуванням. Стандарти вимагають, щоб обладнання було безпечним із самого початку. Насправді, надмірні спроби технічного обслуговування нестандартного RMU можуть створити додаткові ризики, такі як зачистка різьблення або зміщення контактів. На відміну від цього, високоякісні RMU нашого заводу розроблені для роботи без технічного обслуговування протягом 10-15 років, окрім візуальних перевірок. Інвестиції в якість суттєво знижують вартість життєвого циклу та забезпечують невід’ємну відповідність.

Запитання 4: Які конкретні тести підтверджують, що кільцевий головний блок відповідає високим стандартам безпеки?

Відповідь: Обов’язкові типові випробування відповідно до IEC 62271-200 включають: діелектричні випробування (частота живлення та грозовий імпульс), випробування на підвищення температури при номінальному струмі, випробування на короткочасну витримку та випробування на максимальний витримковий струм, випробування на внутрішню дугу (IAC), випробування на механічну міцність (наприклад, 2000 операцій для вимикачів навантаження) та перевірку ступеня захисту (IP). Крім того, стандартні заводські випробування для кожного блоку включають витримку напруги промислової частоти, вимірювання часткового розряду, контактний опір, газонепроникність і перевірку механічної роботи. У Lugao Power Co., Ltd. наш кільцевий головний блок піддається всім цим випробуванням, а також додатковим сейсмічним і кліматичним старінням. Якщо будь-яка перевірка не проходить, проект відхиляється. Лише після їх проходження ми можемо юридично позначити пристрій як відповідний.

Питання 5: Чому інженер проекту повинен вказати Lugao Power Co., Ltd. як постачальника високоякісних кільцевих магістральних блоків?

Відповідь: Lugao Power Co., Ltd. поєднує понад 20 років досвіду у виробництві розподільних пристроїв із власними об’єктами для тестування типу та міжнародними сертифікатами (KEMA, CE, TUV). Наш кільцевий головний блок пропонує чудові параметри (вищий BIL, нижчий PD, менший рівень витоку) порівняно з бюджетними альтернативами. Ми надаємо повну документацію, можливість відстеження та спеціальну команду технічної підтримки. Крім того, контроль якості на нашому заводі включає 100% виявлення витоків гелію та перевірку часткового розряду кожного пристрою. Замовляючи нас, інженери зменшують відповідальність, забезпечують відповідність мережевому коду та отримують продукт, який служить 30 років. Запитайте пропозицію або оцінку зразка, щоб безпосередньо побачити різницю в якості – зв’яжіться з нашою командою, щоб отримати рішення для конкретного проекту та отримати безкоштовну технічну консультацію. Ваша безпека - наша справа.
