LiuGao є виробником передових продажів повністю герметичних масляних розподільних трансформаторів потужністю 11 кВ. Наша непохитна відданість досконалості проявляється в постачанні високоякісних продуктів, налаштованих відповідно до різноманітних вимог. Вибирайте Liu Gao для надійних рішень і глибокого досвіду в динамічній енергетиці.

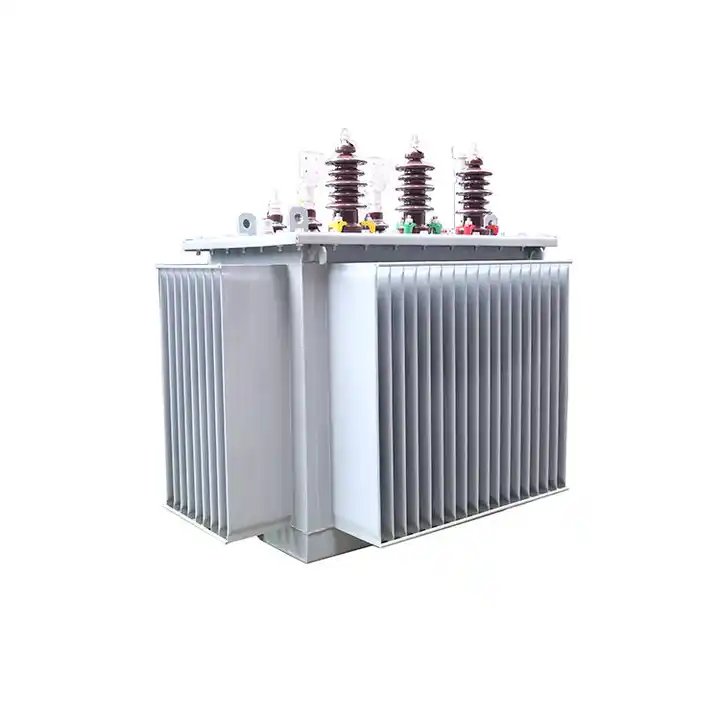

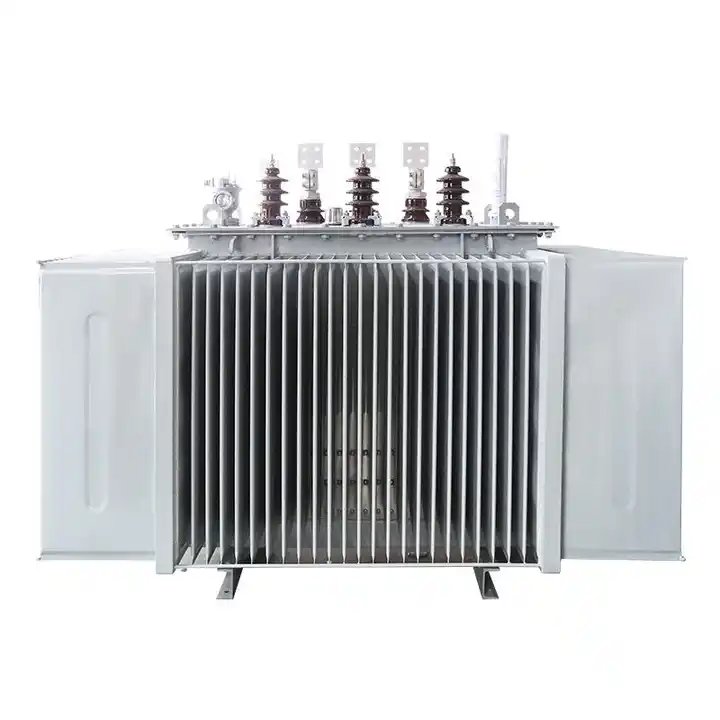

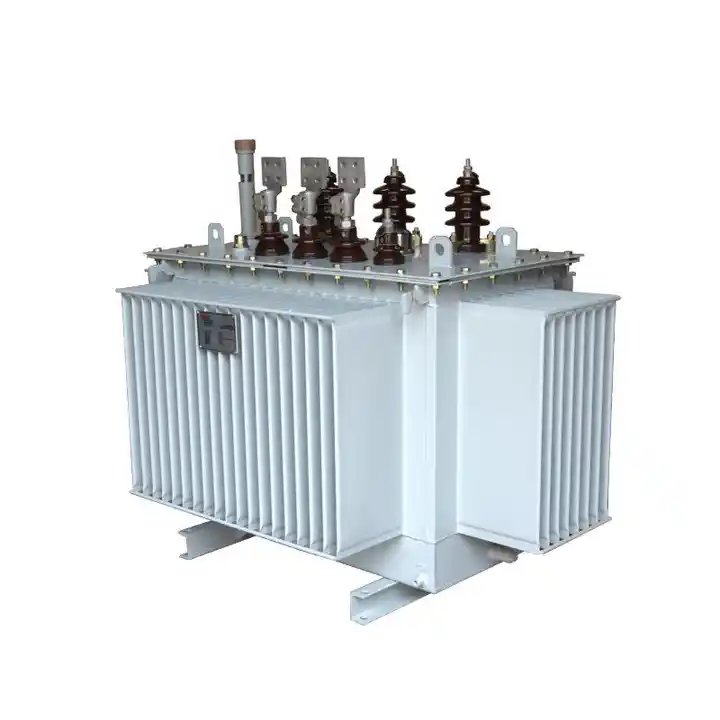

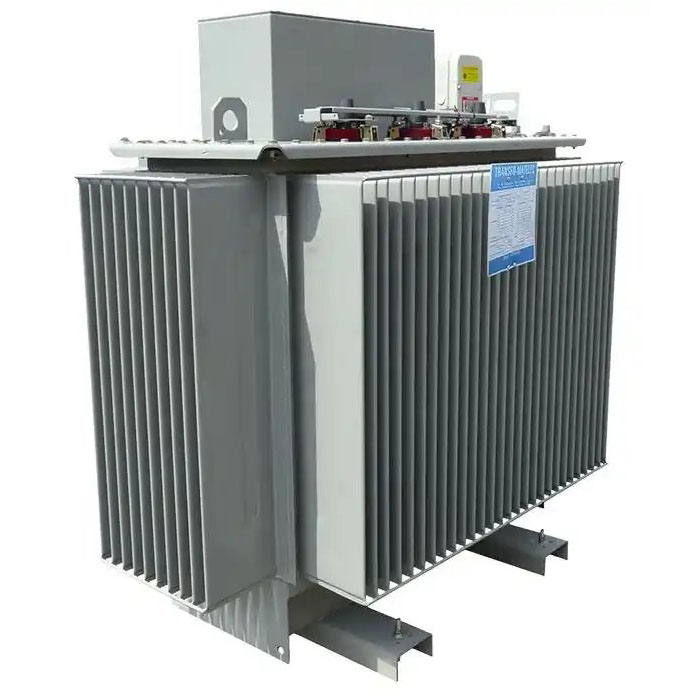

Liu Gao є повністю герметичним масляним розподільним трансформатором потужністю 11 кВ Серія повністю герметичних масляних розподільних трансформаторів S11-M, розроблена відповідно до суворих стандартів, встановлених Міжнародною електротехнічною комісією (IEC), і перевищує їх. виняткова продуктивність. Ці трансформатори відрізняються серцевиною, виготовленою з холоднокатаних силіконових листів преміум-класу, структурою з повним кутом без проколів для підвищення довговічності та котушкою, що складається з високоякісної безкисневої міді, що забезпечує оптимальну провідність і ефективність. Вибір радіаторного масляного бака, доступного у вигляді гофрованого листа або розширення, ще більше демонструє універсальність і адаптивність цих масляних трансформаторів, що робить їх вагомим вибором для різних застосувань.
Відмінною перевагою серії S9 є те, що вона не потребує масляного консерватора. Ця модифікація конструкції не тільки зменшує загальну висоту масляного трансформатора, але також сприяє підвищенню ефективності роботи. Крім того, завдяки запобіганню контакту трансформаторного масла з повітрям процес старіння масла значно сповільнюється. Ця важлива особливість у поєднанні з міцною конструкцією та герметичною конструкцією масляного трансформатора забезпечує подовжений термін служби, забезпечуючи постійну надійність і продуктивність протягом тривалого часу.
Застосування цього продукту масляного трансформатора різноманітне, що робить його кращим вибором для різних ситуацій, включаючи реконструкцію міської електромережі, житлових районів, фабрик, висотних будинків, гірничодобувних об’єктів, готелів, торгових центрів, аеропортів, залізниць, нафтових підприємств. поля, причали, шосе та численні інші зовнішні середовища. Серія S9, як повністю герметичний масляний трансформатор, є надійним і адаптованим рішенням для широкого діапазону потреб у розподілі електроенергії як у міських, так і в промислових умовах.
1. Найвища температура навколишнього середовища: +40 ℃
2. Найнижча температура навколишнього середовища: -25 ℃
3. Висота: нижче 1000 метрів
4. Найвища середньомісячна відносна вологість: 90% (при 20 ℃)
5. Місце встановлення: підходить для встановлення в місцях, вільних від небезпеки пожежі чи вибуху, значного забруднення, хімічної корозії чи надмірної вібрації, як у приміщенні, так і на вулиці.
1. Масляний трансформатор демонструє гарне тепловиділення та значну здатність до перевантаження. Він може працювати без вітрової машини протягом тривалого періоду при перевантаженні 130%, зберігаючи повне навантаження без обов'язкового вітрового охолодження за умов IP45.
2. Масляний трансформатор забезпечує ідеальну безпеку та вогнестійкість, здатний витримувати горіння протягом тривалого періоду при 800ºC без виділення диму.
3. Маючи високу стійкість до термічного удару, масляний трансформатор може бути навантажений негайно при -50ºC.
4. Масляний трансформатор має повну водонепроникність і повітронепроникність для підвищення його довговічності.
5. Забезпечуючи відсутність часткового розряду, масляний трансформатор підтримує високий рівень робочої цілісності.
6. Завдяки хорошій гідрофобності та стійкості до лужного припікання та фундаментального впливу масляний трансформатор виявляється надійним у різноманітних умовах навколишнього середовища.
7. Масляний трансформатор є екологічно чистим, виробляє низький рівень шуму, не містить шкідливих газів і легко розкладається.
Технічні дані розподільного трансформатора 10 кВ S11, серії S11-M | |||||||||||||||
Номінальна місткість | Група напруги (кВ) | Спосіб підключення | Втрати (кВт) | Струм холостого ходу | Імпеданс напруги | Вага (кг) | (мм) | Калібр | |||||||
(L) | (W) | (H) | |||||||||||||
(кВА) | HV | LV | Без навантаження | навантаження | % | % | машина | олія | Валовий | Розмір | Вертикальний | Горизонтальний | |||
10 | 0.065 | 0.4 | 3.5 | 90 | 55 | 220 | 650 | 450 | 880 | 400 | 350 | ||||
20 | 0.08 | 0.52 | 3 | 140 | 60 | 270 | 720 | 490 | 950 | 400 | 350 | ||||
30 | 0.1 | 0,63/0,6 | 2.3 | 185 | 70 | 330 | 750 | 490 | 970 | 450 | 340 | ||||
50 | 0.13 | 0,91/0,87 | 2 | 260 | 80 | 430 | 770 | 550 | 1030 | 450 | 380 | ||||
63 | 0.15 | 1,09/1,04 | 1.9 | 260 | 85 | 440 | 800 | 600 | 1040 | 450 | 380 | ||||
80 | 0.18 | 1,31/1,25 | 1.9 | 320 | 95 | 520 | 790 | 600 | 1070 | 450 | 430 | ||||
100 | 0.2 | 1,58/1,5 | 1.8 | 355 | 100 | 570 | 830 | 640 | 1050 | 550 | 450 | ||||
125 | 11 | 0.24 | 1,89/1,8 | 1.7 | 425 | 115 | 675 | 1070 | 700 | 1150 | 550 | 470 | |||
160 | 10.5 | 0.28 | 2.31/2.2 | 1.6 | 510 | 130 | 790 | 1120 | 700 | 1220 | 550 | 520 | |||
200 | 10 | 0.4 | Yyn0 | 0.34 | 2,73/2,6 | 1.5 | 550 | 145 | 850 | 1080 | 690 | 1160 | 550 | 520 | |
250 | 6 | 0.69 | Dyn11 | 0.4 | 3,2/3,05 | 1.4 | 630 | 165 | 985 | 1160 | 740 | 1190 | 650 | 550 | |
315 | 6.3 | 0.48 | 3,83/3,65 | 1.4 | 755 | 190 | 1155 | 1230 | 800 | 1240 | 650 | 550 | |||
400 | 0.57 | 4,52/4,3 | 1.3 | 910 | 225 | 1405 | 1310 | 860 | 1250 | 650 | 550 | ||||
500 | 0.68 | 5,41/5,15 | 1.2 | 1050 | 240 | 1600 | 1370 | 890 | 1350 | 750 | 600 | ||||
630 | 0.81 | 6.2 | 1.1 | 4.5 | 1250 | 310 | 1945 | 1580 | 1060 | 1310 | 850 | 660 | |||
800 | 0.96 | 7.5 | 1 | 1540 | 365 | 2350 | 1640 | 1060 | 1500 | 850 | 660 | ||||
1000 | 1.15 | 10.3 | 1 | 1690 | 405 | 2645 | 1720 | 1160 | 1540 | 850 | 660 | ||||
1250 | 1.36 | 12 | 0.9 | 1965 | 560 | 3230 | 1790 | 1160 | 1740 | 850 | 660 | ||||
1600 | 1.64 | 14.5 | 0.8 | 2355 | 650 | 3805 | 1830 | 1190 | 1850 | 850 | 700 | ||||
2000 | 1.96 | 19.8 | 0.8 | 2570 | 615 | 4245 | 2190 | 1900 | 1950 | 820 | 820 | ||||
2500 | 2.31 | 23 | 0.7 | 3130 | 810 | 5280 | 2180 | 1940 | 2250 | 1070 | 1070 |
