Компактний розподільний пристрій із повністю ізольованим герметичним електричним кільцем середньої напруги

Цей компактний розподільний пристрій із повністю ізольованим герметичним електричним кільцем із елегазом середньої напруги є флагманським продуктом Lugao. Завдяки повністю герметичній конструкції, яка не вимагає технічного обслуговування, він може забезпечити розподіл електроенергії для електромереж 12 кВ, 24 кВ і 36 кВ по всьому світу. Цей кільцевий головний блок також відповідає міжнародним сертифікатам, таким як CE, ISO та IEC. Як професійний постачальник електричних розподільних пристроїв Lugao з елегазовою ізоляцією повністю ізолює всі компоненти високої напруги від зовнішнього середовища. Його металева конструкція забезпечує безпечну роботу в найскладніших умовах, від підземних підстанцій до берегових споруд.

Основні технічні параметри

Типова схема схеми:

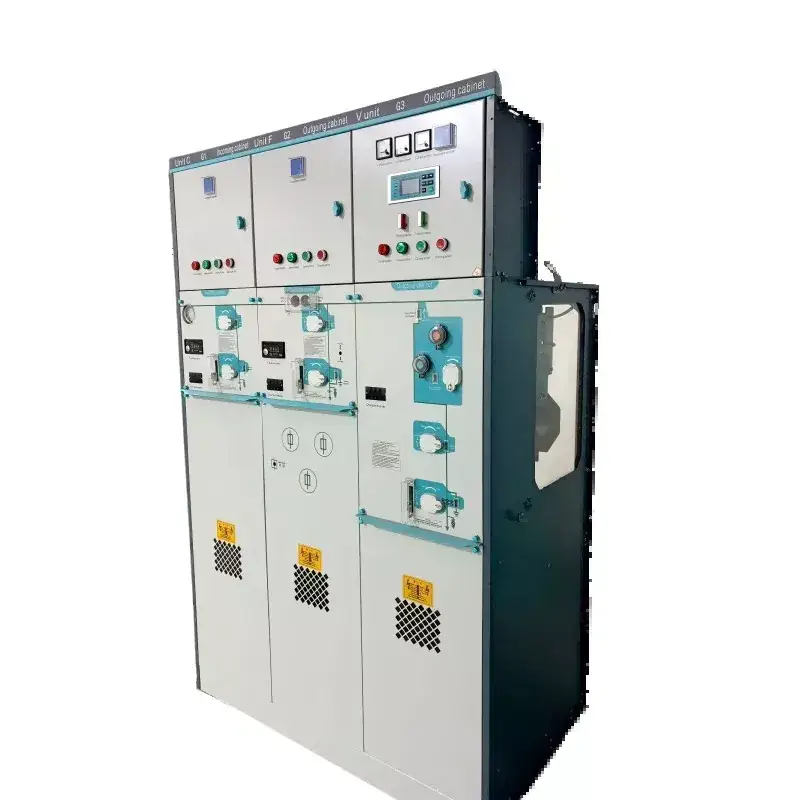

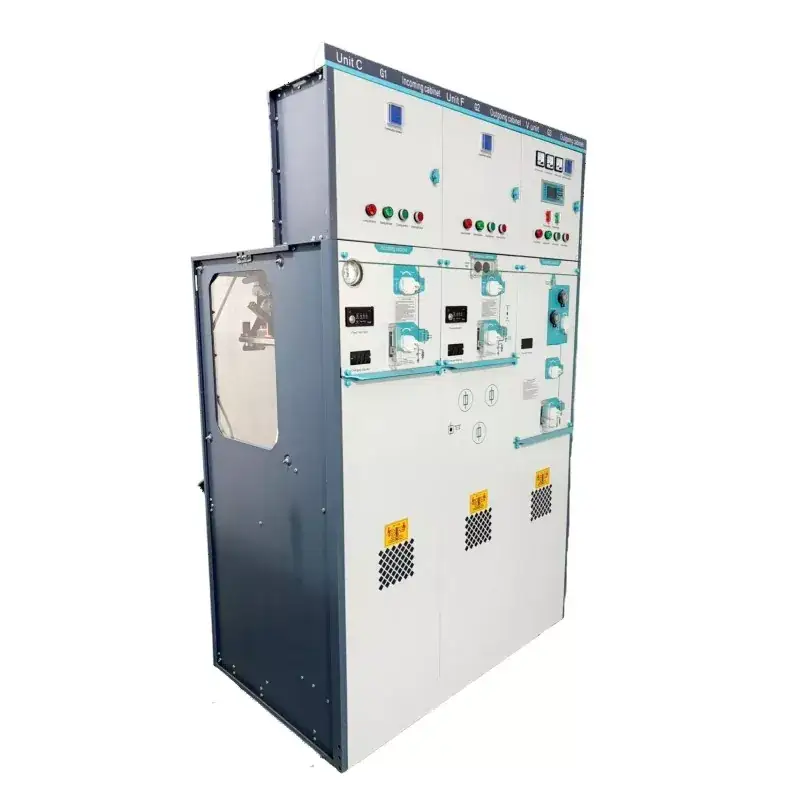

Деталі продукту:

Що робить цей кільцевий головний блок унікальним?

1. Справжня повна ізоляція

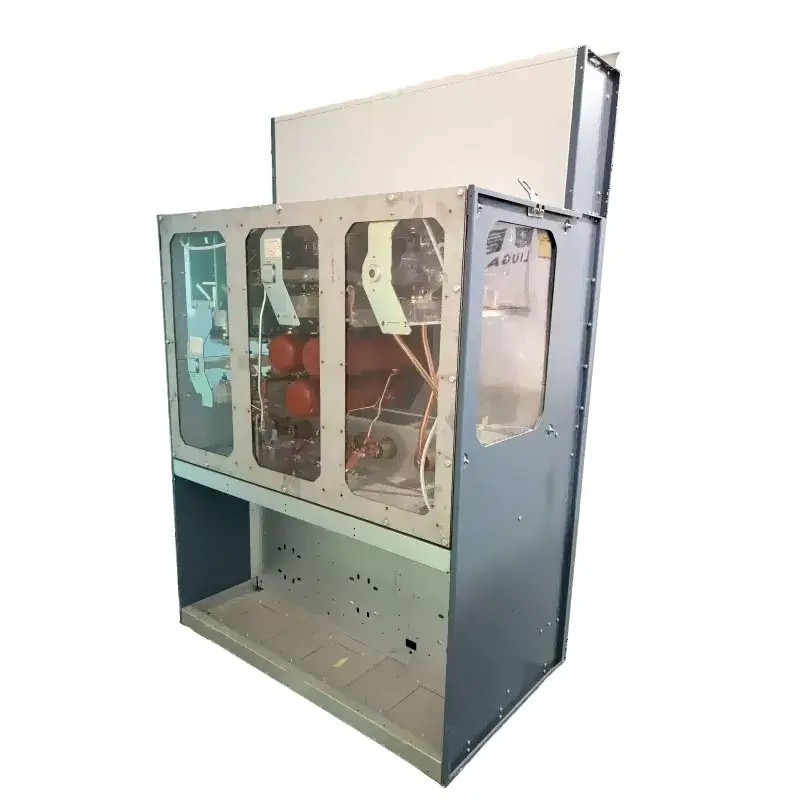

На відміну від традиційних розподільних пристроїв із повітряною ізоляцією, компактні розподільні пристрої середньої напруги SF6 із повністю ізольованим герметичним електричним кільцем головного блоку виготовляються за технологією лазерного зварювання в повністю герметичному резервуарі з нержавіючої сталі. Усі компоненти під напругою, включаючи вимикачі навантаження, вакуумні автоматичні вимикачі, вимикачі заземлення та головні шини, повністю герметичні елегазом. Цей розподільний пристрій із елегазовою ізоляцією має високий рівень захисту, повністю стійкий до агресивних середовищ, таких як вологість і конденсація, пил і забруднювачі повітря.

2. Компактний дизайн, малий і вишуканий розмір: цей компактний розподільчий пристрій значно зменшує простір. Його модульна конструкція дозволяє використовувати різні варіанти конфігурації, зберігаючи невелику площу, що робить його придатним для підземних мереж розподілу електроенергії, компактних підстанцій і промислових об’єктів з обмеженим простором.

3. Робота без обслуговування: цей повністю герметичний розподільчий пристрій усуває потребу в плановому обслуговуванні компонентів високої напруги. Таким чином, цей розподільчий пристрій з елегазовою ізоляцією не потребує поповнення газом протягом 30-річного терміну експлуатації.

Доступні конфігурації

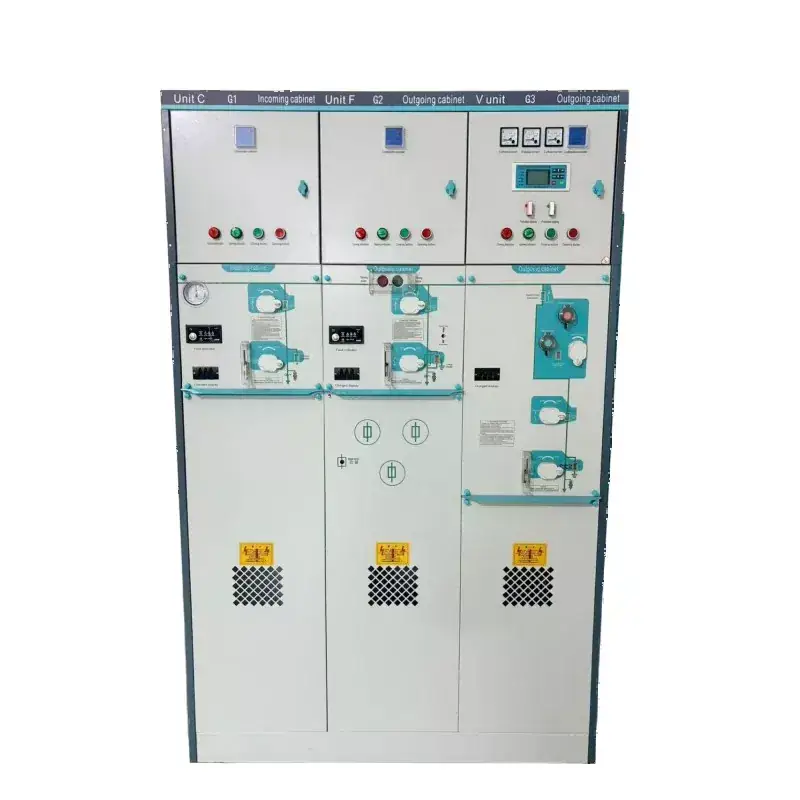

Компактний комутаційний пристрій середньої напруги з повністю ізольованим електричним кільцем із електричним кільцем із елегазом містить низку функціональних модулів для задоволення різноманітних вимог застосування, що забезпечує гнучку конфігурацію на основі конкретних потреб замовника:

1.  Модуль C – блок перемикання навантаження

   Має трипозиційний перемикач навантаження (замкнути-заземлити)

   Призначений для захисту трансформаторів і комутації кабелів

   Положення розриву видно через вбудоване оглядове вікно

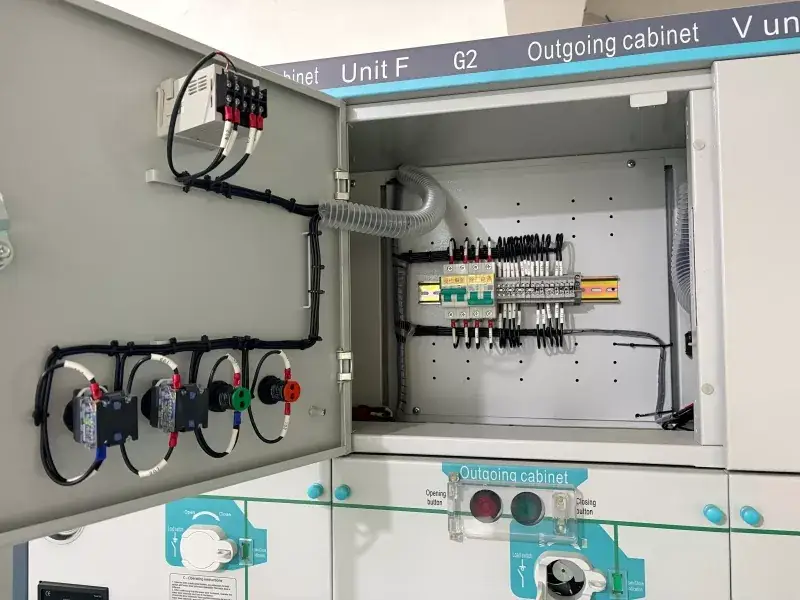

2. Модуль F – комбінований блок LBS-запобіжник

   Інтегрований вимикач навантаження із захистом на основі запобіжника

   Забезпечує функцію трифазного відключення за допомогою пускового механізму

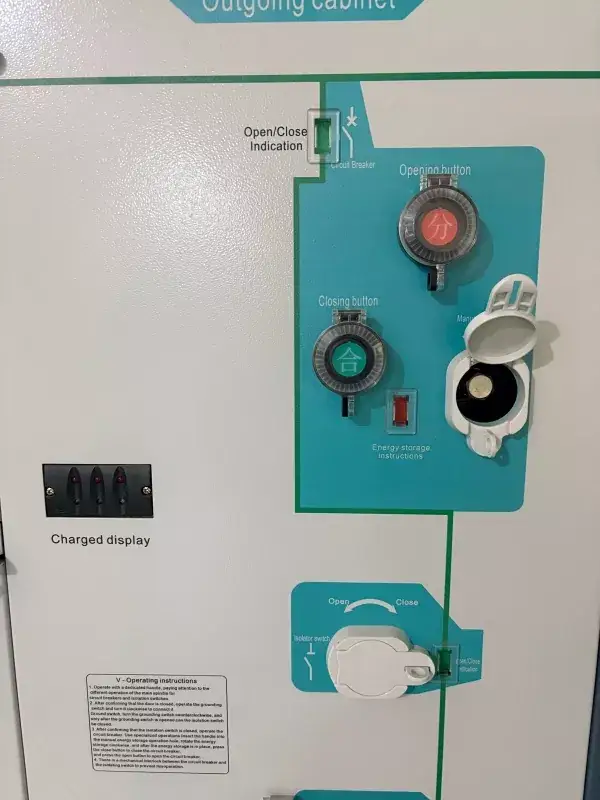

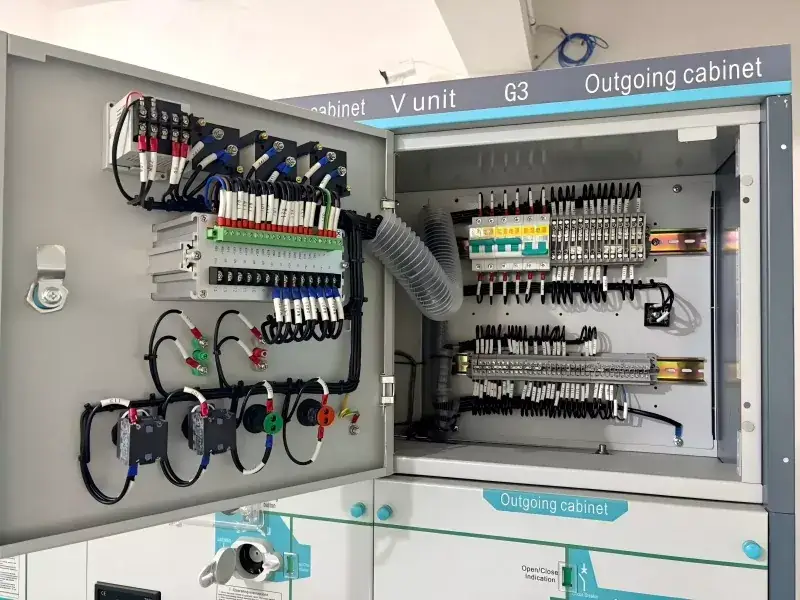

3. Модуль V – блок вакуумного автоматичного вимикача

   Використовує вакуумний вимикач для захисту кабелів і трансформаторів

   Підходить для програм, що вимагають частих операцій перемикання

   Підтримує додаткове вбудоване реле захисту

4. Модуль D – пряме кабельне підключення

   Забезпечує просте кабельне підключення без комутаційних пристроїв

   Призначений для неперемиканих фідерів або стояків шин

5. Модуль M – Блок вимірювання

   Оснащений трансформаторами напруги та струму для вимірювання

Включає тестові термінали та інтерфейси для монтажу приладів

Часті запитання (FAQ)

Запитання 1: Що таке кільцевий головний блок?

Відповідь 1: Компактний розподільний пристрій із повністю ізольованим електричним кільцем із елегазом середньої напруги — це компактний розподільний пристрій із елегазовою ізоляцією, придатний для розподілу електроенергії 12 кВ, 24 кВ і 36 кВ. Кільцевий головний блок використовує повністю герметичний резервуар з нержавіючої сталі, що містить газ SF6, який ізолює всі високовольтні компоненти, включаючи вимикачі навантаження та вакуумні вимикачі.

Запитання 2: Які конфігурації доступні для цього кільцевого основного блоку?

Відповідь 2: Цей компактний розподільчий пристрій пропонує модульні конфігурації:

Модуль C: Блок перемикання навантаження для комутації кабелю та трансформатора

Модуль F: комбінація перемикача навантаження та запобіжника для захисту трансформатора

Модуль V: вакуумний автоматичний вимикач для частої роботи

Модуль D: пряме кабельне підключення для неперемикаючих фідерів

Модуль М: Вузол обліку з трансформаторами напруги та струму

Запитання 3: Чи можна розширити цей кільцевий головний блок у майбутньому?

Відповідь 3: Так, додаткові кільцеві модулі основного блоку можна підключати за допомогою з’єднувачів шин із елегазовою ізоляцією.

Запитання 4: Які функції безпеки включено?

Відповідь 4: Механічні блокування, класифікація внутрішньої дуги, випуск тиску, вимикач заземлення.

Питання 5: який час доставки?

Відповідь 5: Стандартні комплектації є в наявності; індивідуальні моделі займають приблизно 20 днів. Для термінових потреб, будь ласка, проконсультуйтеся
