Вимикач високої напруги для зовнішнього використання 132 кВ

LiuGao з гордістю лідирує як відданий виробник зовнішніх роз’єднувачів високої напруги 132 кВ. Спеціально розроблене для зовнішнього використання в трифазних електричних системах змінного струму 50 Гц, це важливе обладнання ефективно вмикає або вимикає високовольтні ланцюги в умовах холостого ходу. Це полегшує безперебійну зарядку або перенесення ланцюга, а також відіграє важливу роль у відключенні струму від шини, вимикача чи іншого високовольтного електричного обладнання під час обслуговування ланцюга. Прихильність LiuGao до інновацій та надійності яскраво проявляється у сфері високовольтних роз’єднувачів. Виберіть LiuGao для сміливих досягнень, які змінюють стандарти продуктивності.

Надіслати запит

Опис продукту

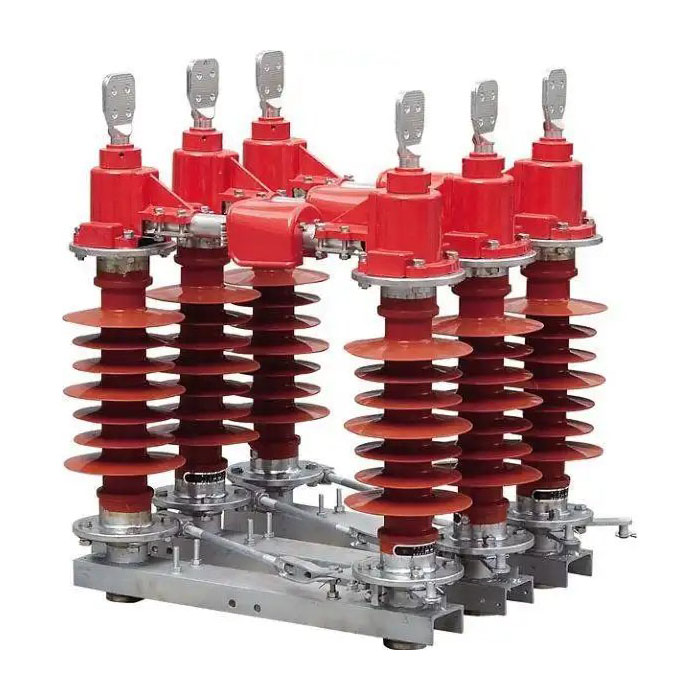

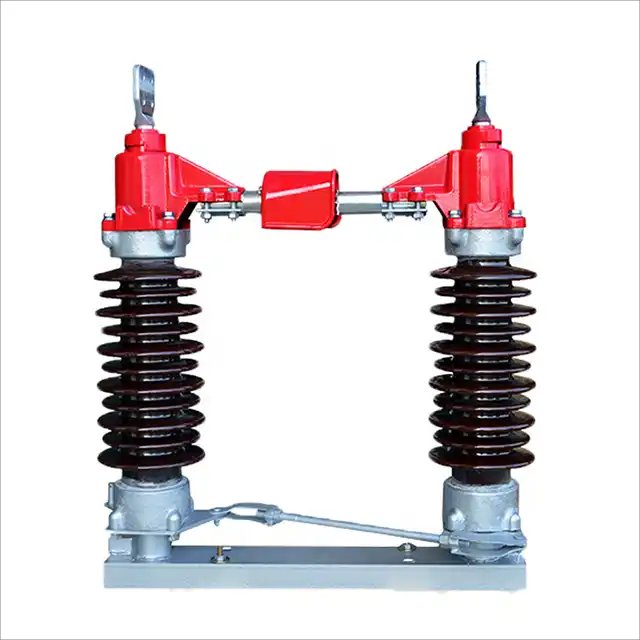

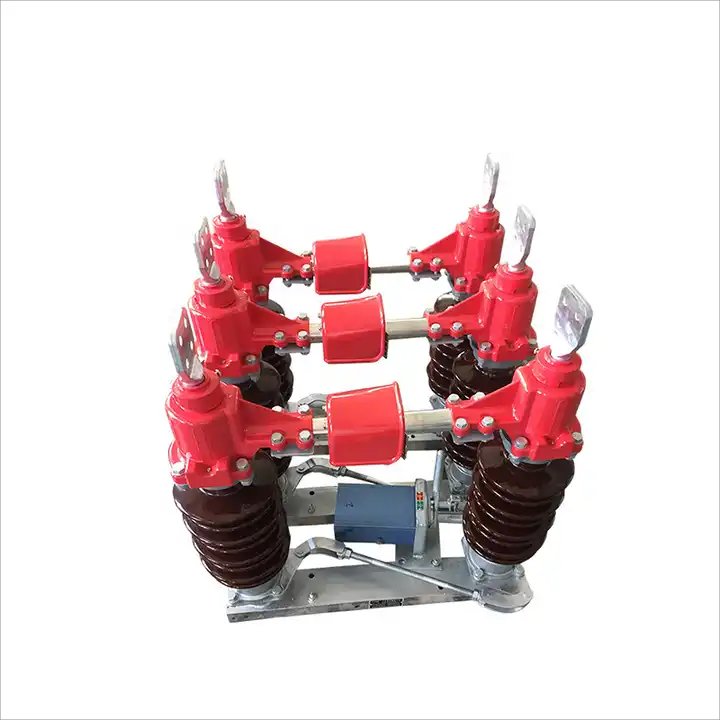

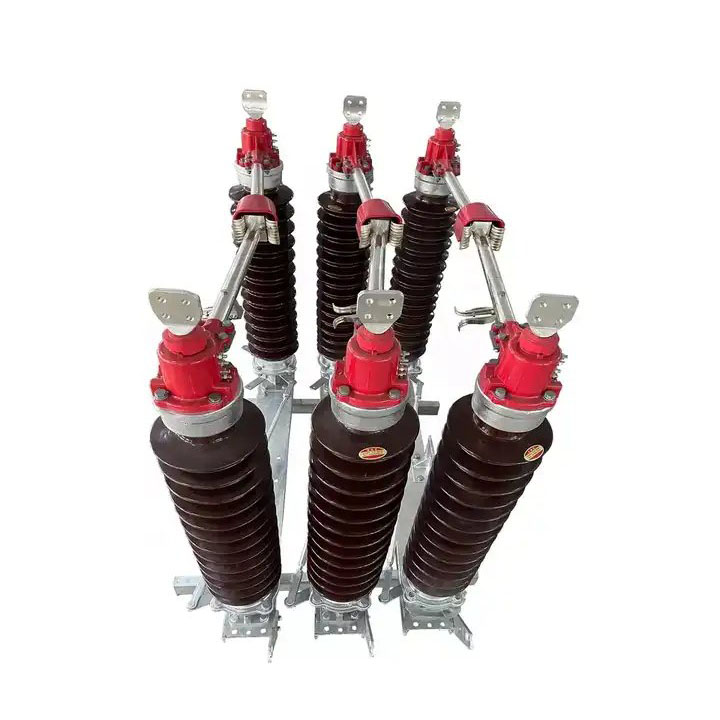

Liugao є постачальником зовнішніх роз’єднувачів високої напруги 132 кВ. Зовнішній роз’єднувач GW4 складається з основи, ізоляційної стійки, провідної частини та робочого механізму. Кожен стовп оснащений двома стовпами, а верхній кінець кожного стовпа оснащений струмопровідним ножем. Контакти ножа розташовані посередині двох стовпів. На нижніх кінцях стовпів встановлюються несучі втулки. За допомогою робочого механізму ніж можна повертати горизонтально на 90° для виконання вимог відкривання та закривання. Зовнішній роз’єднувач призначений для використання в трифазних електричних системах змінного струму 50 Гц для вмикання/вимкнення високовольтного ланцюга, коли в ланцюзі немає навантаження, що дозволяє заряджати або перемикати ланцюг. Він також використовується для відключення струму від шини, вимикача або будь-якого іншого високовольтного електричного обладнання під час обслуговування ланцюга.

Liu Gao 132KV Відкритий роз'єднувач високої напруги робоче середовище

1. Висота: не більше 3000 м;

2. Температура навколишнього повітря: верхня межа 40С, нижня межа -25С;

3. Швидкість вітру не перевищує 35 м/с;

4. Інтенсивність землетрусу більше 8 градусів;

5. Рівень забруднення не перевищує II класу;

6. Товщина крижаного покриття не більше 10 мм;

7. Місце установки не повинно бути займистим і вибухонебезпечним, хімічної корозії та сильної вібрації.

Специфікація високовольтного роз’єднувача Liu Gao 132KV

Тип		GW4-40.5	GW4-72.5	GW4-126	GW4-126G	GW4-145
Номінальна напруга кВ		40.5	72.5	126	126	145
Номінальний струм А		630 1250	630 1250	630 1250	630 1250	1250 2000
		2000 2500	2000 2500	2000 2500		2500
Короткочасний струм (середньоквадратичне значення) кА		20 31.5	20 31.5	20 31.5	20 31.5	20 31.5
		40 (46)	40 (46)	40 (46)		40 (46)
Піковий витримуваний струм ( пік ) кА		50 80	50 80	50 80	50 80	50 80
		100 (104)	100 (104)	100 (104)		100 (104)
Номінальна короткочасна витримувана напруга промислової частоти (середньоквадратична) кВ	кожному	80	140	185	185	275
				-230
	між перервами	110	160	210	210	315
				-265
Витримувана напруга світлового імпульсу (пікова) кВ	кожному	185	325	450	450	650
				-550
	між перервами	215	375	520	550	750
				-630
Горизонтальна сила клеми N		550	735-750	1000	1000	1500
		-750
Вага одного полюса кг		80	200	240	300	3
