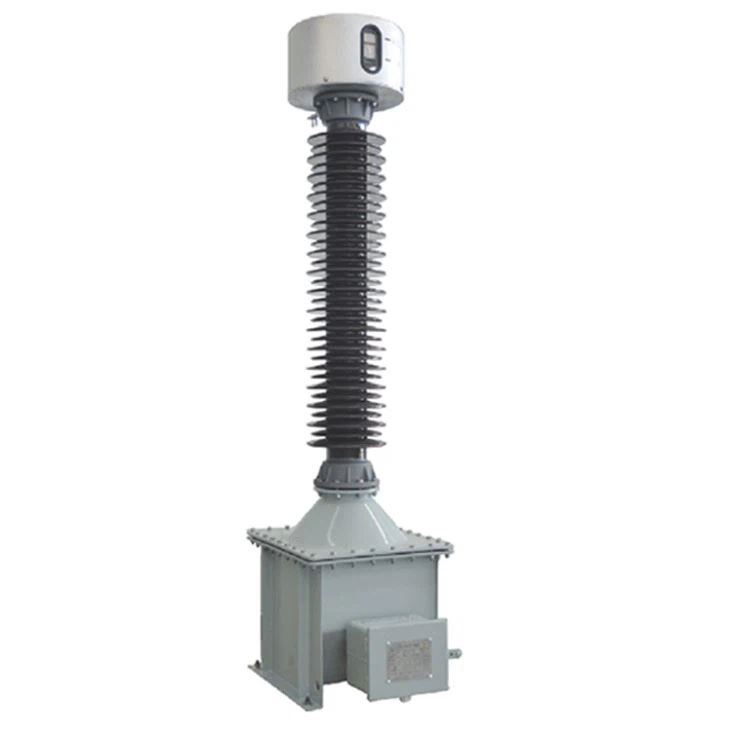

Liugao є виробником трансформаторів напруги з 15-річним професійним досвідом. Цей трансформатор напруги розроблено та виготовлено на основі IEC 61869-1/3. Індуктивний трансформатор напруги 220 кВ призначений для використання на підстанції «під ключ». Індуктивні трансформатори напруги з номінальним класом розподілу на відкритому повітрі мають компактну однофазну конструкцію та призначені для з’єднання між фазою та землею (один прохід) для надання критичної інформації про вимірювання напруги. Герметичне ущільнення конструкції досягається за допомогою газової подушки над маслом для запобігання вільному вдиханню зовнішнього вологого повітря.
Liugao є постачальником трансформаторів напруги з 15-річним професійним досвідом
Liugao визнано відомою торговою маркою Китаю.
Наш трансформатор напруги розроблено та виготовлено на основі IEC 61869-1/3. Індуктивний трансформатор напруги 220 кВ призначений для використання на підстанції «під ключ». Індуктивні трансформатори напруги з номінальним класом розподілу на відкритому повітрі мають компактну однофазну конструкцію та призначені для з’єднання між фазою та землею (один прохід) для надання критичної інформації про вимірювання напруги. Герметичне ущільнення конструкції досягається за допомогою газової подушки над маслом для запобігання вільному вдиханню зовнішнього вологого повітря.
Висота установки не перевищує 2000 метрів
Температура навколишнього середовища: -5°C-40°C; Середня температура не вище +35°C
Місце установки повинно бути сухим і провітрюваним; Відносна вологість повітря не більше 80%, навколо немає агресивних вибухонебезпечних середовищ.
Це структура масляної/паперової ізоляції. Основна ізоляція намотана високовольтним кабельним папером, а в первинній ізоляції розміщено кілька конденсаторних екранів поділу напруги, що може покращити розподіл електричного поля та зменшити споживання ізоляційного матеріалу, зануреного в масло трансформатора напруги після висихання під вакуумом. Він має переваги стабільної та надійної роботи ізоляції. багатий досвід експлуатації, довгий термін служби. Ідеальна текучість масла для трансформаторів напруги сприяє розсіюванню тепла, воно також має здатність до самовідновлення в разі несправності часткового розряду, спричиненого повітряним міхуром
і пил.
Зверху встановлено герметичний металевий сильфон з нержавіючої сталі, який захищає масло трансформатора напруги від вологи та продовжує термін служби. також на сильфоні є покажчик рівня масла для спостереження за зміною об’єму масла. На основі є багатофункціональний клапан зливу масла, що робить його зручнішим для відбору проб масла, зливу. Співвідношення струму можна легко відрегулювати, змінивши з’єднувальну пластину на послідовне або паралельне з’єднання.
Усі прийняті ізоляційні частини є матеріалами для захисту навколишнього середовища. Вторинна клемна панель виготовлена з епоксидного лиття, ефективність ущільнення є більш надійною.
Для основи використовується розпилювальне фарбування або гаряче цинкування, що забезпечує високу стійкість до корозії.
Кріплення та табличка з нержавіючої сталі
Назва продукту | Трансформатор напруги 220 кВ |
Походження | Dalian, CN (материкова частина) |
Фаза | неодружений |
Структура котушки | Тороїдальний |
Номер котушки | 4 січня |
колір | Коричневий/Сірий |
Частота | 50/60 Гц |
Атестація | ASTA/CTQC/IEC/SGS/ISO9001 |
Пакет | Дерев'яна коробка |
Час доставки: | 30 днів |
Номінальна первинна напруга, кВ | 220 або 230/√3 | ||
Найвища напруга для обладнання, кВ | 245/252 | ||
Номінальна частота, Гц | 50;60 | ||
Номінальна витримувана напруга промислової частоти, кВ | 460 | ||
Номінальна напруга грозового імпульсу, кВ | 1050 | ||
Відстань спалаху, мм | 2000 | ||
кри. відстань, мм | W1: 5040 | ||
W2: 6300 | |||
W3: 7820 | |||
Механічне навантаження, Н | 1250 | ||
Номінальна вторинна напруга, кВ | 0,115/√3 або 0,11/√3 або 0,1/√3 | ||
Вторинні термінальні позначки | 1а-1н | 2a-2n | і - дн |
Клас точності | 0.2 | 0.5 | 3P |
Номінальна потужність, ВА | 100 | 250 | 300 |
150 | 150 | 300 | |
150 | - | 300 | |
Обмежувальна теплова потужність, ВА | 2000 | ||
Номінальний коефіцієнт напруги | 1.2безперервний; 1,9/8 год (66 кВ) | ||
1.2безперервний; 1,5/30 с (110 ~ 230 кВ) | |||
Діелектричний коефіцієнт розсіювання tgδ, менше 10 кВ | Продукт tgδ≤0,02; рамка tgδ≤0,05 |
