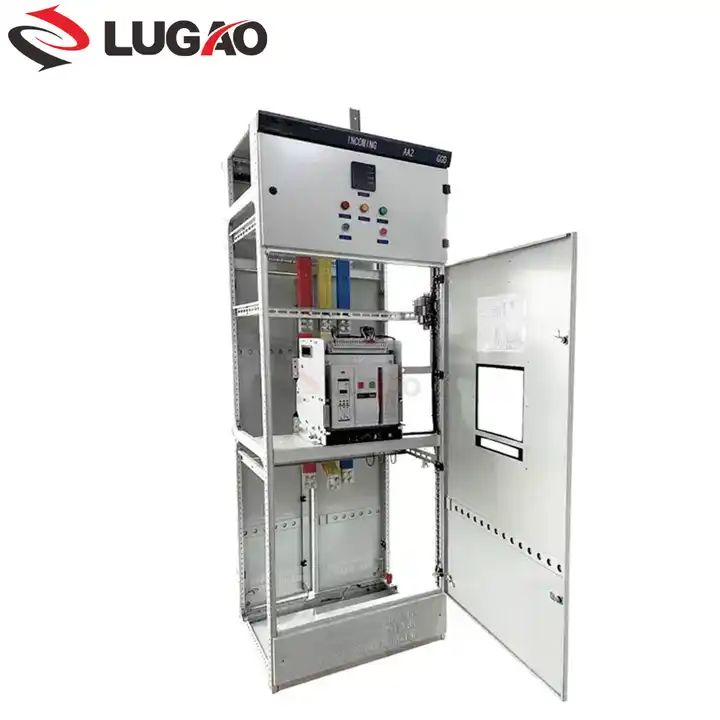

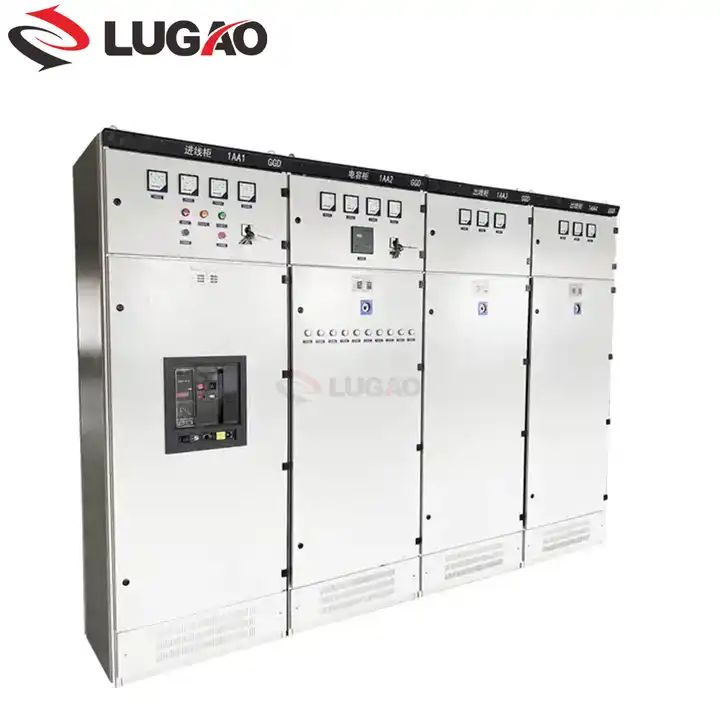

Lugao є GGD 600A 1000A 2000A Indoor Low Voltage Fixed Switchgear постачальником. GGD змінного струму низької напруги розподільна шафа - це новий тип низьковольтної розподільної шафи, виготовленої відповідно до вимог Міністерства енергетики, замовника та відповідних проектних відділів у принципі бути безпечним, економічним, раціональним і надійним.  Його особливості включають високу здатність розриву, хорошу стабільність нагрівання, гнучку електричну схему, зручне поєднання, систематичність, хорошу практичність і нову структуру.  Його можна використовувати для заміни цілісних розподільних пристроїв низької напруги.

Розподільна шафа низької напруги змінного струму GGD відповідає вимогам IEC439 низьковольтних розподільних пристроїв і пристроїв керування та GB725117 низьковольтних розподільних пристроїв і пристроїв керування - частина 1: типові випробування та часткові типові випробування вузлів.

Корпус шафи розподілу електроенергії низької напруги GGD змінного струму має форму універсальної рами шафи, звареної з локальних частин із профільованою сталлю 8MF (або з поправками 8MF), структуровані частини та спеціальні частини постачаються призначеними виробниками сталі, щоб гарантувати точність і якість.  Деталі універсальної шафи виконані за модульним принципом з монтажними отворами 20 мм.  Його високий коефіцієнт обміну може реалізувати попереднє виробництво на заводі, скоротити термін виробництва та підвищити ефективність роботи

B. Конструкція шафи ГГД повністю враховує проблему відбору тепла в процесі роботи.  У верхній і нижній частині шафи є різна кількість отворів для відведення тепла.  Коли електричні компоненти нагріваються, кількість тепла зростатиме, але тепло буде вентилюватися зверху, а отвори внизу постійно доповнюватимуть прохолодний вітер і створюватимуть природну вентиляційну лінію знизу вгору в герметичній шафі та досягатимуть мети. відведення тепла.

C. Згідно з вимогами до проектування сучасних промислових виробів, дизайн зовнішнього вигляду шафи GGD і розмір різання різних частин відповідає методу золотого перерізу, що робить весь кабінет красивим і елегантним

D. Двері шафи з'єднані з фермою за допомогою поворотного рухомого ланцюга для зручності встановлення та демонтажу.  На складній стороні дверей є гумовий стрижень у формі Шан, і існує певна відстань стиснення між дверима та фермою, коли двері закриваються, щоб запобігти прямому зіткненню дверей з шафою та посиленим класом захисту дверей

E. Дверцята приладу, встановлені з електричними компонентами, з’єднані з фермою за допомогою багатьох секцій м’якого мідного дроту. Монтажні частини та ферма з’єднані гвинтами з накатанною головкою, щоб утворити повну схему захисту від заземлення.

F. Фарба для покриття - це поліефірна фарба оранжевої форми або епоксидний порошок, який має сильну адгезійну міцність і хороше тактильне відчуття.  Вся шафа виконана в матовому кольорі, що дозволяє уникнути ефекту запаморочення та створює комфортне візуальне середовище для чергового персоналу.

G. Верхню частину шафи можна демонтувати, якщо необхідно, для зручності монтажу та налаштування основної шини на місці.  Чотири кути у верхній частині шафи встановлені з літаючими кільцями для підйому та транспортування

Клас захисту шафи становить IP30. Клієнти можуть вибрати між IP20 і IP40 відповідно до робочого середовища.

Операційне середовище

1. Температура навколишнього повітря: -5~+40, середня температура не повинна перевищувати +35 за 24 години.

2. Встановіть і використовуйте в приміщенні. Висота над рівнем моря для місця проведення робіт не повинна перевищувати 2000 м.

3. Відносна вологість не повинна перевищувати 50% при максимальній температурі +40. При більш низькій температурі допускається більш висока відносна вологість. Пр. 90% при +20. Але з огляду на зміну температури, можливо, випадково випаде помірна роса.

4. Градієнт установки не перевищує 5.

5. Встановлюйте в місцях без сильної вібрації та ударів, а також у місцях, які не можуть пошкодити електричні компоненти.

6. Будь-які конкретні вимоги, проконсультуйтеся з мануфактурою.

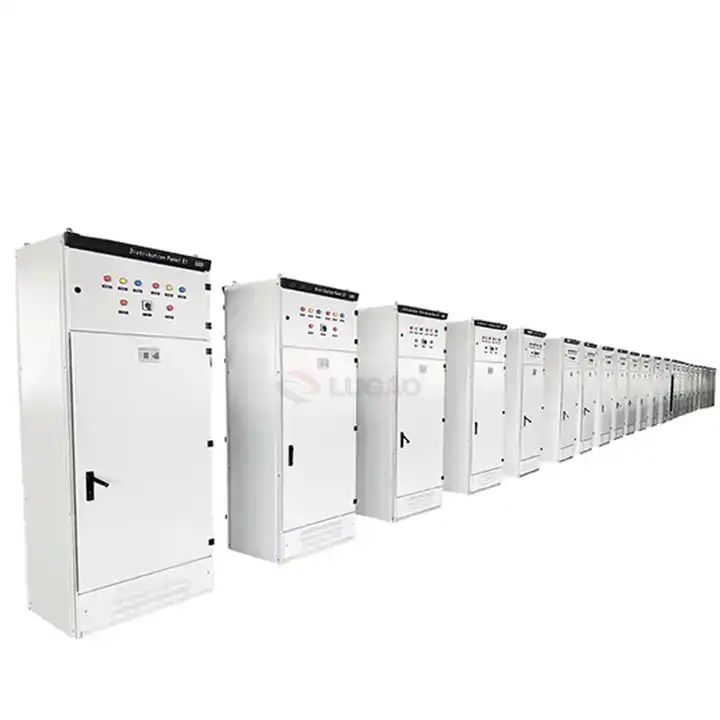

Заводська зйомка

Упаковка
