Як кільцеві головні блоки підвищують захист і безпеку електричної мережі?

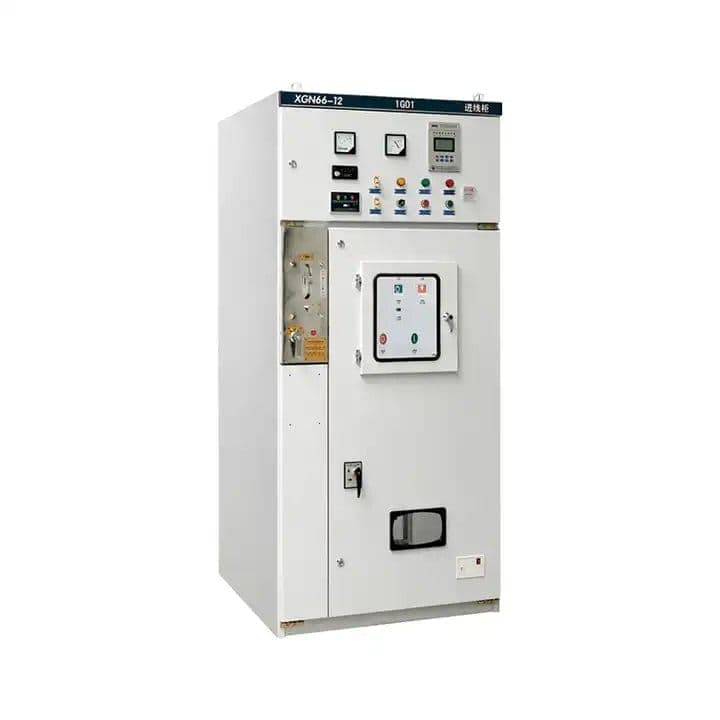

У сучасних електричних мережах незаплановані відключення та збої обладнання можуть призвести до великих фінансових втрат і загрози безпеці. Ключ до стійкої мережі полягає в інтелектуальних комутаційних і захисних пристроях.Кільцеві головні блоки(RMU) стали наріжним каменем мереж середньої напруги, забезпечуючи компактні, герметичні та не потребуючі в обслуговуванні рішення, які значно покращують ізоляцію несправностей і надійність системи. У Lugao Power Co., Ltd. наша команда інженерів стала свідком того, як RMU скорочують час простою на понад 60 відсотків у міських і промислових установках. Завдяки об’єднанню вимикачів навантаження, запобіжників і автоматичних вимикачів в один газоізоляційний або повітряно-ізоляційний корпус, блоки кільцевої магістралі гарантують, що несправність однієї гілки не паралізує весь контур. Ця вступна інформація дає відповідь на основне питання: RMU підвищують захист завдяки швидкому виявленню несправностей, фізичному відокремленню пошкоджених секцій і надійній конструкції, стійкій до дугового розряду, тим самим захищаючи як обладнання, так і персонал.

Наша фабрика присвятила два десятиліття вдосконаленню технології Ring Main Unit. Ми розуміємо, що електробезпека стосується не лише компонентів, а й усієї архітектури системи. Кільцеві головні блоки працюють за контуром, де живлення може подаватися з двох напрямків. Коли виникає несправність, RMU автоматично або вручну ізолює дефектний сегмент, зберігаючи подачу до здорових фідерів. Ця можливість самовідновлення є революційною для критично важливих інфраструктур, таких як лікарні, центри обробки даних і заводи, що працюють з відновлюваними джерелами енергії. З Lugao Power Co., Ltd. ви отримуєте доступ до RMU, які відповідають стандартам IEC 62271-200, мають резервуари з нержавіючої сталі, SF6 або екологічно чисті газові суміші та вбудовані вимикачі заземлення. У наступних розділах ми розглянемо технічні параметри, експлуатаційні переваги та механізми безпеки, які роблять наші блоки кільцевої магістралі незамінними для сучасних електромереж.

Зміст

• 1. Що робить кільцевий головний блок критично важливим для захисту електричної мережі?
• 2. Як кільцевий головний блок покращує швидкість керування несправностями та ізоляції?
• 3. Чому кільцеві головні блоки з елегазовою ізоляцією безпечніші для персоналу та активів?
• 4. Які технічні параметри визначають високопродуктивний кільцевий головний блок?
• 5. Як кільцеві головні блоки можуть зменшити ризик спалаху дуги та підвищити експлуатаційну безпеку?
• 6. Висновок: перспективні мережі з рішеннями Lugao Power RMU
• 7. Часті запитання (FAQ) про кільцеві магістралі та мережеву безпеку

1. Що робить кільцевий головний блок критично важливим для захисту електричної мережі?

Захист електричної мережі — це багаторівнева проблема, яка включає сценарії перевантаження по струму, короткого замикання та замикання на землю. Кільцевий головний блок служить компактним вторинним розподільним пристроєм, який об’єднує функції захисту та комутації в одному корпусі. На відміну від звичайних панелей розподільних пристроїв, які потребують великого простору та складних систем шин, наш кільцевий головний блок наLugao Power Co., Ltd.зменшує площу до 50 відсотків, забезпечуючи чудову координацію захисту. Фундаментальна архітектура RMU включає два вхідних/вихідних фідерних перемикача та захисний вимикач трансформатора, усі зблоковані для запобігання помилок оператора. Ця конструкція безпосередньо спрямована на основну мету захисту мережі: усунення несправностей без переривання всього циклу.

Наша фабрика виробляє RMU як з елегазовою ізоляцією, так і з твердими діелектриками. Критичним аспектом, який робить кільцеві магістральні блоки незамінними, є їх здатність справлятися з високими струмами замикання — до 20 кА протягом 3 секунд — зберігаючи при цьому герметичність середовища, стійку до пилу, вологи та корозійних агентів. Ось основні функції захисту, які відрізняють наші RMU:

• Автоматизація циклу готова:Наш кільцевий головний блок може інтегруватися з віддаленими терміналами (RTU) для автоматичного виявлення та ізоляції несправностей, скорочуючи тривалість простою з годин до секунд.
• Вбудований вимикач заземлення:Забезпечує видиме заземлення для низхідних ланцюгів, забезпечуючи нульовий потенціал до технічного обслуговування — вимога безпеки, яка не підлягає обговоренню.
• Система скидання тиску:У рідкісних випадках внутрішньої дуги канал скидання тиску RMU безпечно спрямовує гарячі гази вгору або назад, захищаючи операторів.
• Механічні блокування:Запобігає неправильним операціям, таким як замикання вимикача заземлення, коли вимикач навантаження замкнутий, усуваючи ризик людської помилки.

З точки зору захисту мережі кільцеві головні блоки пропонують вибіркову координацію. Наприклад, якщо в фідері виникає коротке замикання, запобіжник або автоматичний вимикач RMU спрацьовує лише на цю гілку, тоді як інші фідери залишаються під напругою. Ця вибірковість досягається завдяки ретельному узгодженню кривої час-струм. Під час наших заводських випробувань Lugao Power Co., Ltd. демонструє RMU, які усувають несправності протягом 0,02 секунди для подій сильного струму. Крім того, конфігурація контуру означає, що навіть якщо одне джерело виходить з ладу, альтернативне джерело продовжує живити навантаження через нормально замкнутий контур. Це резервування є причиною того, чому комунальні підприємства та великі промислові підприємства покладаються на нашу кільцеву магістраль для критичного розподілу електроенергії. Крім того, герметична конструкція резервуару запобігає проникненню вологи, що є основною причиною часткового розряду та остаточної поломки. Завдяки поєднанню міцних матеріалів, інтелектуальних блокувань і компактних форм-факторів наш кільцевий головний блок не тільки захищає мережу, але й подовжує термін служби активів, мінімізуючи електричні та термічні навантаження.

2. Як кільцевий головний блок покращує швидкість керування несправностями та ізоляції?

Управління несправностями – це гонка з часом. Кожну секунду несправність зберігається, енергія дуги пошкоджує провідники, ізоляцію та обладнання поблизу. Кільцевий головний блок значно покращує керування несправностями завдяки своїй унікальній можливості секціонування. У типовій радіальній мережі одна несправність блокує всі навантаження вниз за течією. Однак завдяки нашому кільцевому головному блоку, встановленому на стратегічних вузлах, цикл можна розділити на секції. Коли виникає несправність, захисні реле сигналізують RMU розімкнути вимикачі з обох сторін несправності, ізолюючи лише дефектну зону. Решта мережі продовжує працювати в звичайному режимі. Наша фабрика задокументувала практичні приклади, згідно з якими блоки кільцевої магістралі скоротили кількість хвилин перерви споживачів на 85 відсотків у приміських розподільчих мережах.

Швидкість відключення залежить від механізму спрацьовування. Наші RMU оснащені пружинними механізмами, які відкриваються або закриваються менш ніж за 0,5 секунди. У трансформаторних фідерах, захищених запобіжником, запобіжник плавиться протягом мілісекунд, спрацьовуючи ударний штифт, який спрацьовує вимикач навантаження. Це комбіноване рішення із запобіжником і вимикачем є особливо ефективним для захисту трансформатора. Ось покрокова розбивка того, як наш кільцевий головний блок керує типовим міжфазовим замиканням:

• Крок 1 Виявлення:Трансформатори струму в RMU виявляють надструм або замикання на землю. Реле захисту обробляє сигнал.
• Крок 2 Відключення:Реле надсилає команду на відключення до автоматичного вимикача або вимикача навантаження. Наша фабрика використовує магнітні приводи для високошвидкісного відгуку.
• Крок 3 Ізоляція:Вимикач несправного фідера розмикається, фізично відокремлюючи несправність від головної шини. Одночасно нормально розімкнутий (NO) з’єднувальний вимикач може закритися, щоб відновити живлення з альтернативного джерела.
• Крок 4 Індикація:Місцеві механічні індикатори та дистанційні сигнали SCADA показують стан. Наш основний блок Ring містить світлодіодні панелі імітації для чіткого візуального зворотного зв’язку.

Окрім швидкості, наш RMU покращує керування несправностями завдяки чітким видимим розривам. Оператори можуть бачити відкриту щілину на вимикачі навантаження або заземлювачі, забезпечуючи позитивне підтвердження того, що ланцюг знеструмлений. Lugao Power Co., Ltd. розробляє всі кільцеві головні блоки з оглядовими вікнами для кожного положення перемикача, що відповідає вимогам IEC 62271-200. Крім того, класифікація внутрішньої дуги пристрою (IAC) гарантує, що навіть якщо несправність виникає всередині RMU, корпус утримує дугу та направляє гарячі гази. Ми провели випробування внутрішньої дуги на нашому заводі до 20 кА протягом 1 секунди, досягнувши IAC A FLR 20 кА/1с. Цей рівень захисту означає, що хоча RMU жертвує собою в екстремальних умовах, він зберігає комутаційні пристрої, розташовані вище за течією, і трансформатори, що знаходяться нижче. Ще однією інноваційною функцією є інтеграція індикаторів проходження несправності (FPI). Ці індикатори, вбудовані в наш кільцевий головний блок, допомагають польовим бригадам визначити точне місце пошкодженої ділянки без трудомісткого зондування. Підсумовуючи, управління несправностями за допомогою RMU — це не лише швидкість, а й точність, безпека та мінімальне переривання обслуговування, що є основними перевагами Lugao Power Co., Ltd.

3. Чому кільцеві головні блоки з елегазовою ізоляцією безпечніші для персоналу та активів?

Безпека є першочерговою турботою в будь-якому електромонтажі. Кільцеві магістральні блоки з елегазовою ізоляцією (GIS RMU) пропонують невід'ємні переваги безпеки в порівнянні з розподільними пристроями з повітряною ізоляцією або маслонаповненими. Наша фабрика Lugao Power Co., Ltd. виробляє елегазові RMU з нульовим рівнем витоку та високою діелектричною міцністю. Газ SF6 у п’ять разів важчий за повітря та має чудові дугогасильні властивості, що означає, що відстань між струмоведучими частинами можна зменшити без шкоди для ізоляції. Така компактність забезпечує повністю герметичний резервуар, де всі компоненти, що знаходяться під напругою, укладені в нержавіючу сталь, що виключає будь-який випадковий контакт персоналу. Крім того, газове наповнення є сухим і вільним від вологи, що запобігає внутрішній слід і корозію. Для безпеки активів герметичне середовище запобігає проникненню пилу, солі та забруднення — поширених причин спалахів у прибережних або пустельних районах.

Наш Ring Main Unit також займається екологічною безпекою. Хоча елегаз є парниковим газом, ми пропонуємо екологічно ефективні альтернативи, такі як суміші N2/SF6 або рішення для чистого повітря. Незалежно від типу газу переваги безпеки для персоналу однакові: пристрій захищений від дотиків і дуги. Давайте детально пояснимо, чому газоізоляційна конструкція робить наш RMU безпечнішим:

• Відсутність зовнішніх струмоведучих частин:Усі високовольтні провідники знаходяться всередині заземленого металевого корпусу. Наш кільцевий головний блок відповідає стандарту захисту IP67 для бака, тобто його можна тимчасово занурювати у воду без ризику.
• Інтегрований моніторинг тиску:Монітор щільності забезпечує функції сигналізації та блокування, якщо тиск газу падає, запобігаючи роботі за небезпечних рівнів ізоляції.
• Робота без обслуговування:На відміну від спорядження з повітряною ізоляцією, яке потребує періодичного очищення та регулювання, наш RMU з газовою ізоляцією не потребує внутрішнього обслуговування протягом 30 років, що знижує ризики опромінення для техніків.
• Стримування дуги:Міцний резервуар і канали скидання тиску гарантують, що будь-яка внутрішня дуга не розірве корпус. Наша фабрика випробувала RMU на стійкість до внутрішньої дуги без фрагментації передньої панелі.

З точки зору захисту активів, газоізоляційні RMU запобігають міжфазним замиканням, викликаним тваринами, вологою або випадковим падінням інструменту. Оскільки блок герметичний, навіть якщо несправність виникає всередині, дуга залишається обмеженою, обмежуючи пошкодження самого RMU, а не поширюючись на сусідні кабелі чи комутаційні щити. Lugao Power Co., Ltd. містить систему швидкого скидання тиску, яка направляє гарячі іонізовані гази до безпечного вихлопного каналу, зазвичай у задній або верхній частині пристрою. Ця функція критична для підстанцій з обмеженим кліренсом. Крім того, наш кільцевий головний блок включає механічні блокування, які забезпечують сувору послідовність дій: відкрити вимикач навантаження -> закрити вимикач заземлення -> отримати доступ до відсіку кабелю. Ця послідовність гарантує, що оператори ніколи не торкаються провідника під напругою. Для підземних мереж RMU може бути оснащений тестовим портом кабелю та вбудованими індикаторами наявності напруги (VPIS), які світяться, коли кабель подається під напругу. Ці індикатори живляться від самого електричного поля, не потребуючи зовнішнього живлення. Підводячи підсумок, кільцеві магістральні блоки з елегазовою ізоляцією від нашого заводу поєднують пасивну безпеку (герметична конструкція) з активною безпекою (блокування та індикатори), що робить їх найбезпечнішим вибором для розподілу середньої напруги.

4. Які технічні параметри визначають високопродуктивний кільцевий головний блок?

Вибір правильного кільцевого основного блоку вимагає глибокого розуміння ключових технічних параметрів, які визначають захист, безпеку та мережеву інтеграцію. У Lugao Power Co., Ltd. ми розробляємо наші RMU, щоб перевищувати міжнародні стандарти, пропонуючи при цьому гнучкі конфігурації. Нижче наведено детальну таблицю нашої флагманської моделі RMU LG-RMU-24kV, яка демонструє технічні характеристики, які забезпечують чудовий захист електричної мережі. Для досягнення цих параметрів наша фабрика використовує лише високоякісну мідь, посріблені контакти та стійкі до корозії корпуси. Незалежно від того, чи потрібен вам кільцевий головний блок для вторинного розподілу, вітрових електростанцій або промислових установок, ці технічні характеристики гарантують надійну ізоляцію несправності та тривалий термін служби.

Ці параметри не просто цифри; вони безпосередньо перетворюються на захист і безпеку. Наприклад, рейтинг короткочасної витримки 20 кА означає, що наш кільцевий головний блок може витримувати сильні струми пошкодження без зварювання контактів або деформації шин. Класифікація IAC AFLR гарантує, що персонал, який стоїть перед RMU, залишатиметься в безпеці навіть під час внутрішньої дуги — критична вимога для міських підстанцій. Наша фабрика проводить регулярні випробування для кожного RMU перед доставкою, включаючи випробування напруги промислової частоти (50 кВ протягом 1 хвилини на блоках 24 кВ), вимірювання часткового розряду (<10 пКл) і випробування на витік газу (менше 0,1% на рік). Крім того, модульна конструкція дозволяє користувачам комбінувати різні функціональні модулі: C (автоматичний вимикач), F (комбінація запобіжник-вимикач), V (вакуумний контактор) і D (пряме підключення кабелю). Ця гнучкість означає, що один кільцевий головний блок може одночасно служити центром захисту для трансформаторів, двигунів і розподільних фідерів. Lugao Power Co., Ltd. також забезпечує додаткові додаткові компоненти, такі як дистанційні механізми керування двигуном, допоміжні контакти для SCADA та ємнісні дільники напруги для точного вимірювання. Розуміючи ці технічні параметри, інженери можуть вибрати RMU, який не тільки відповідає поточним потребам, але й адаптується до майбутніх розширень мережі.

5. Як кільцеві головні блоки можуть зменшити ризик спалаху дуги та підвищити експлуатаційну безпеку?

Спалах дуги є однією з найбільш смертоносних небезпек у розподілі електроенергії, спричиняючи серйозні опіки та травми вибухом. Кільцеві головні блоки розроблені для мінімізації ризиків спалаху дугового розряду за допомогою кількох рівнів запобігання та стримування. Перш за все, герметична, металева конструкція нашого RMU означає, що оператори ніколи не взаємодіють безпосередньо з компонентами під напругою під час звичайного перемикання. Усі операції виконуються за допомогою ручки на передній панелі, яка керує механізмом через вал, дотримуючись безпечної відстані. У Lugao Power Co., Ltd. ми інтегрували системи технічного обслуговування зменшення спалаху дуги (ARMS) у наші передові моделі кільцевих головних блоків. У цих системах використовуються високошвидкісні замикачі для перенаправлення струму замикання від точки горіння менш ніж за 4 мілісекунди, зменшуючи падаючу енергію до незначних рівнів.

Експлуатаційна безпека додатково підвищується завдяки класифікації внутрішньої дуги RMU. Коли виникає внутрішня несправність, система скидання тиску відкривається при заданому пороговому значенні, направляючи плазму та гарячі гази в камеру нагріву або за межі підстанції. Наша фабрика провела випробування спалаху дуги відповідно до IEEE 1584, і результати показують, що з нашим RMU енергія падіння на робочій відстані (500 мм) становить менше 1,2 кал/см², що відповідає категорії 0. Це значне зниження порівняно з розподільними пристроями відкритого типу. Ось ключові функції безпеки, які використовує наш кільцевий головний блок для зменшення ризику спалаху дуги:

• Дистанційне зберігання та експлуатація:Наш RMU може бути оснащений моторними приводами та дистанційним керуванням, що дозволяє операторам відкривати/закривати вимикачі з безпечної відстані за межами спалаху дуги.
• Перевірка видимого розриву та заземлення:Перед будь-яким техобслуговуванням RMU забезпечує видимий зазор і вимикач заземлення, що гарантує нульову напругу та усуває можливість зворотного живлення.
• Системи блокування ключів:У нашому кільцевому головному блоці використовується послідовність блокування ключа Castel, яка змушує оператора дотримуватися безпечної процедури: ізоляція, заземлення, потім доступ. Це запобігає людським помилкам, які викликають спалах дуги.
• Технологія гасіння дуги:У комбінаціях запобіжник-вимикач бойок запобіжника викликає розмикання вимикача протягом мілісекунд, гасячи дугу в запобіжнику до того, як вона розгорнеться.

Крім того, наш кільцевий головний блок містить вбудований детектор дугового замикання, який може запускати високошвидкісний скорочувальний пристрій для катастрофічних збоїв. Для повсякденної безпечної роботи схема передньої панелі пристрою чітко показує, які фідери під напругою, а механічні індикатори положення однозначні. Lugao також пропонує додаткові етикетки зменшення спалаху дуги та світлодіодні індикатори стану для високої видимості. З точки зору безпеки технічного обслуговування, оскільки RMU не потребує технічного обслуговування всередині, технікам ніколи не потрібно відкривати бензобак. Після заземлення доступні лише кабельні відсіки, і ці відсіки відокремлені від розподільного пристрою твердою ізоляцією. Реалізуючи ці принципи конструкції, наш кільцевий головний блок зводить небезпеку спалаху дуги до абсолютного мінімуму, захищаючи як персонал, так і дорогі активи. Для будь-якої організації, яка серйозно ставиться до електричної безпеки, перехід на розподіл на основі RMU є одним із найефективніших доступних сьогодні оновлень.

6. Висновок: перспективні мережі з рішеннями Lugao Power RMU

Електричні мережі розвиваються в напрямку підвищення надійності, інтеграції відновлюваних джерел енергії та цифрового моніторингу. Кільцеві головні блоки зарекомендували себе як оптимальне рішення для розподілу середньої напруги, пропонуючи неперевершену ізоляцію пошкоджень, компактну конструкцію та безпеку експлуатації. У цій статті ми продемонстрували, як наш кільцевий головний блок покращує захист завдяки швидкому управлінню несправностями, захисту від елегазової ізоляції, надійним технічним параметрам і зменшенню спалаху дуги. У Lugao наша фабрика продовжує впроваджувати інновації, створюючи RMU наступного покоління з датчиками IoT, моніторингом часткового розряду та екологічною ізоляцією. Вибираючи наш кільцевий головний блок, ви не просто купуєте розподільний пристрій — ви інвестуєте в стійкість мережі, безпеку персоналу та довгострокову економію коштів. Ми запрошуємо вас зв’язатися з нашою командою інженерів для індивідуальної конфігурації RMU, яка відповідає вашому конкретному профілю навантаження та вимогам захисту.

Готові оновити захист мережі за допомогою нашого вдосконаленого кільцевого основного блоку?Зв'язатися з Lugao Power Co., Ltd.сьогодні для індивідуальної пропозиції та інженерної підтримки. Наші експерти допоможуть вибрати ідеальну конфігурацію RMU, нададуть безкоштовні 3D-креслення та запланують екскурсію на фабрику (віртуальну чи виїзну). Надішліть електронною поштою sales@lugao-power.com або зателефонуйте за номером +86-21-6789-1234. Захистіть свої активи та персонал — виберіть наш кільцевий головний блок.
