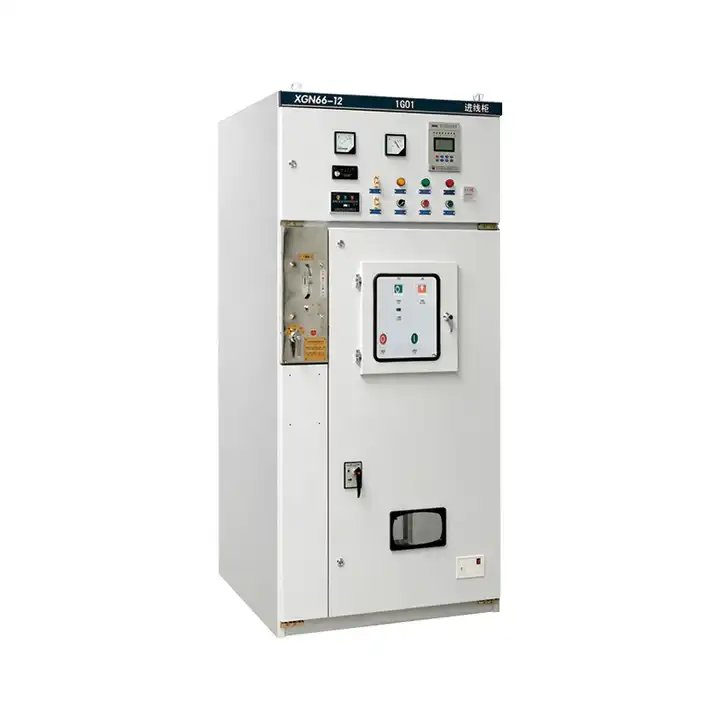

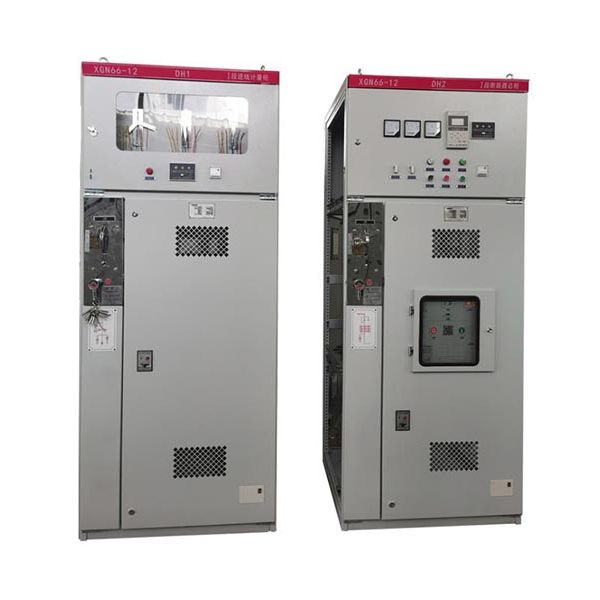

13,8 кВ МВ HV Air ізоляційно розподільниць

Lugao-це спеціалізований виробник розподільних пристроїв у ізоляції повітря, що утеплює повітря, представляє XGN66-12 середньої напруги змінного струму. Спеціально розроблений для трифазної системи AC 50/60 Гц 3,6 кВ-35 кВ, цей пристрій, що надається металом, що належить до металу, сприяє ефективному прийомі та розподілу енергії потужності. Довіра Лугао для надійних та передових рішень у розподільній пристрої з високою напругою, забезпечуючи оптимальну продуктивність у діапазоні додатків напруги.

Надіслати запит

Опис продукту

Lugao з гордістю виступає як провідний постачальник комутаторів високої напруги, вводячи закритий розподільний пристрої XGN66-12, як втілення передової технології. Наша прихильність до досконалості відображається в цьому розширеному розподільному пристрої, призначеному для задоволення найвищих стандартів надійності та продуктивності у додатках з високою напругою. Довіра до Лугао для інноваційних рішень, які встановлюють орієнтир у царині високої напруги. Цей високостільний електричний продукт нового покоління безперешкодно вирівнюється з національними стандартами, включаючи GB3906 та DLT404 відділу Electric, а також дотримується суворого міжнародного стандарту IEC62271 для змінного струму та обладнання для управління, що становить від 1 кВ до 52 кВ.

Цей розподільний пристрій встановлює новий стандарт з його компактною конструкцією, займаючи лише 50% місця порівняно зі звичайним розподільним пристроєм. Переривник, ключовий компонент, має виняткову надійність та продуктивність, що містить надійний механізм блокування "п’ять анти", відомий своєю надійністю та простотою.

Розроблений для використання в приміщенні в 3,6 кВ, 7,2 кВ та трифазних сегментах по одній шини 50 КВ 50 кВ, цей розподільний пристрій сприяє безперебійному прийняттю та розподілу електричної енергії. Її багатофункціональні можливості, охоплюють управління, захист та моніторинг схеми, надають його універсальним для розгортання в різних умовах, таких як електростанції, підстанції, промислові та гірничі підприємства, багатоповерхівки та навіть у кільцевих мережевих шафах з основними одиницями кільце.

Прихильність до дотримання як національних, так і міжнародних стандартів підкреслює відданість Лугао забезпеченню надійного, високоефективного та технологічно розвиненого рішення в царині розподільних пристроїв високої напруги.

13,8 кВ МВ HV Air ізоляційна робоча речовина

1. Використовуйте максимальну температуру не перевищує 40 градусів, мінімум не більше -25 градусів

2. Відносна вологість: в середньому щоденному рівні не більше 95%, в середньому щомісяця не більше 90% висоти не перевищує 1000 м (з часом може проконсультуватися з виробником)

3. Немає пожежі, вибуху, сильного забруднення, хімічної корозії та сильних ударів.

13,8 кВ МВ ХВ -утеплювальні джерела розподільних пристроїв

Кабінка, зібрана структура без зварювання, демонструє високу механічну силу та художній вигляд, що робить її ідеальним рішенням для розподільних пристроїв високої напруги.

Задня верхня частина присвячена перемикачам від відключення GN30-12, а нижня частина вміщує перемикач відключення GN19-12C. Механічний пристрій блокування, який працює за визначеними процедурами, забезпечує надійний захист безпеки як для персоналу, так і для обладнання в межах високої напруги.

Основний перемикач, що використовується,-це тип моноблока, що надає такі варіанти, як Zn63-12 (VS1-12) та VD4-12, що підвищує універсальність та функціональність розподільного пристрою високої напруги.

Використовуючи примусовий механічний метод блокування в блоках серед основних вимикачів, відключення та дверей кабінок, система відповідає функції "п’ять захищених" блокування. Ця функція дозволяє здійснювати випадкові комбінації з основним блоком кільця, забезпечуючи підвищену гнучкість та безпеку при роботі комутації високої напруги.

13,8 кВ МВ ХВ -утеплена специфікація розподільних пристроїв

Основні технічні параметри та компоненти SwitchGear

Ні	Предмет	Одиниця	Технічні параметри
1	Номінальна напруга	KV	3,6,7,2,12
2	Номінальна частота живлення витримує напругу	KV	земля, те саме: 42; Перелом: 45
3	Оцінений блискавка імпульс протистояти напрузі	KV	земля, те саме: 75; Перелом: 85
4	Частота швидкості	Гц	50
5	Оцінений струм	A	6 301 250
6	Оцінений струм розриву короткого замикання (пік)	KV	20,25,31,5
7	Оцінений струм закриття короткого замикання (пік)	KV	50,63,80.
8	Оцінений динамічний стабільний струм (пік)	KV	50,63,80
9	Блискавка Електричний стабільний струм 4S (RMS)	KV	20,25,31,5
10	Клас захисту	聽	1p2x
11	Розміри (з мозку мозку H)	мм	900x1000x2300
12	Вага	Кг	-600

Основні технічні параметри вакуумного вимикача Zn63-12Type

Ні	Предмет	Одиниця	Технічні параметри
1	Номінальна напруга	KV	12
2	Оцінений струм	A	6 301 250
3	Оцінений струм розриву короткого замикання	KV	20,25,31,5
4	Оцінений струм закриття короткого замикання	З	50,63,80
5	Оцінений короткочасний витримуючий струм (ефективне значення 4S)	З	20,25,31,5
6	Номінальний піковий витримуючий струм (пік)	З	50,63,80
7	Механіка	Час	10000
8	Оцінений короткочасний поточний час розриву	Час	50
9	Оцінка експлуатаційної послідовності		від-0,3S-C IS-180S-C O
10	Контактна відстань голови	мм	11 ± 1
11	Контакт контакту	мм	4 ± 0,5
12	Міжфазна центральна відстань	мм	210
13	Швидкість відкриття	РС	1,2 ± 0,2
14	Швидкість закриття	РС	0,6 ± 0,2
15	Час відкриття	РС	≤60
16	Час закриття	РС	≤75
17	Три - синхронізація фаз	РС	≤2
18	Закриття відскоку	РС	≤2
19	Стійкість до петлі	один	≤45
20	Накопичена допустима товщина носіння контактної головки	мм	3
