Які фактори повинні враховуватися інженерами при виборі кільцевої магістралі?

Вибір правильного кільцевого основного блоку є критично важливим рішенням, яке впливає на надійність, безпеку та ефективність роботи розподільних мереж середньої напруги. Для інженерів вибір виходить за рамки базових специфікацій — він передбачає оцінку здатності витримувати короткі замикання, технології ізоляції, умови навколишнього середовища та довгострокові стратегії обслуговування. Погано обранийКільцевий головний блокможе призвести до незапланованих відключень, збільшення ризиків спалаху дуги та підвищення загальної вартості володіння. Таким чином, розуміння взаємодії між вимикачами навантаження, механізмами переривання несправності та номінальними характеристиками корпусу стає важливим для будь-якої надійної конструкції системи живлення.

У Lugao Power Co., Ltd. ми витратили десятиліття на вдосконалення нашого підходу до проектування RMU. У цій статті ми розбираємо технічні фактори, які мають керувати процесом вибору. Від діелектричних властивостей до майбутньої масштабованості, ми пропонуємо контрольний список, який узгоджується зі стандартами IEC та IEEE. Незалежно від того, чи проектуєте ви вторинну розподільчу мережу для вітряної електростанції, центру обробки даних чи промислового підприємства, ці відомості допоможуть вам прийняти впевнене рішення на основі даних. Наша фабрика виробляє понад 10 000 одиниць щорічно, і ми зрозуміли, що успішні проекти завжди починаються з постановки правильних запитань про Ring Main Unit.

Зміст

1. Які ключові електричні параметри визначають продуктивність кільцевої магістралі?

Коли інженери вибирають кільцеву магістраль, основні електричні параметри формують основу кожного проектного розрахунку. Ці параметри визначають, чи зможе RMU працювати з нормальними струмами навантаження, перехідними перенапругами та умовами короткого замикання без шкоди для мережі. У Lugao Power Co., Ltd. наша фабрика наполягає на перевірці кожного параметра за допомогою типових випробувань, і ми рекомендуємо інженерам запитувати звіти про випробування сторонніх розробників. Нижче наведено критичні електричні параметри, які ви повинні проаналізувати.

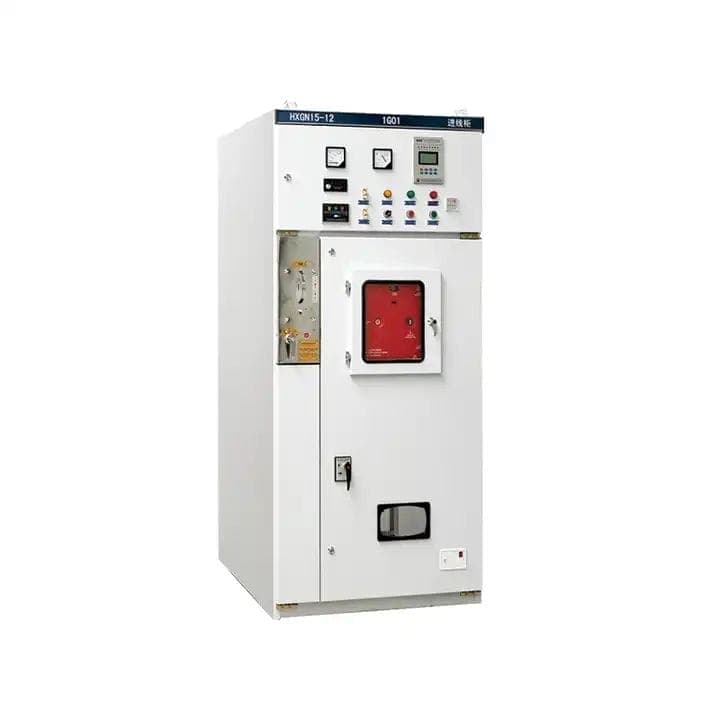

• Номінальна напруга (Ur):Зазвичай 12 кВ, 24 кВ або 36 кВ для вторинного розподілу. RMU має витримувати безперервну робочу напругу плюс тимчасові перенапруги (наприклад, 1,2x Ur протягом 8 годин). Моделі кільцевих головних блоків нашої фабрики охоплюють напругу від 12 кВ до 40,5 кВ із витримкою напруги 95 кВ у 1,5 раза від імпульсу блискавки для версій 24 кВ.
• Номінальний струм (Ir):Загальні значення 630A або 1250A для фідерів і контурів. Але подумайте: чи очікується, що RMU витримає майбутнє зростання навантаження? Ми часто радимо інженерам обирати головну шину 1250 А, навіть якщо початкове навантаження становить 400 А, оскільки наші заводські дані показують, що 70% підстанцій розширюються протягом п’яти років.
• Струм короткочасної стійкості (Ik):Зазвичай 20 кА/1 с, 25 кА/3 с або 31,5 кА/1 с. Це здатність переносити струм короткого замикання без механічних або термічних пошкоджень. Для промислових мереж із високим рівнем несправності ми рекомендуємо мінімум 25 кА/3 с. Наша компанія Lugao Power Co., Ltd. Кільцевий головний блок досягає 31,5 кА/3 с на всіх з’єднаннях шин.
• Піковий витримуваний струм (Ip):2,5 рази Ik (наприклад, 50 кА для 20 кА RMU). Ця електродинамічна стійкість гарантує, що провідники не відштовхуються або не деформуються під час першого піку несправності.
• Номінальна потужність при короткому замиканні:Для вимикачів навантаження це здатність замкнути на несправність. Агрегати нашої фабрики розраховані на максимальний струм у 63 кА, що забезпечує надійне замикання за найгірших сценаріїв.
• Класифікація внутрішньої дуги (IAC):IEC 62271-200 визначає рейтинги IAC, такі як AFL/AFLR 12 кВ 20 кА/1с. Ми завжди радимо інженерам вказувати IAC зі спеціальними можливостями (наприклад, AFL для обмеженого доступу). Lugao Power Co., Ltd. забезпечує IAC A FL 31,5 кА/1с на всіх корпусах кільцевих головних блоків.

Крім цього, враховуйте витримувану напругу промислової частоти (сухий і вологий) і рівні часткового розряду. Для 24 кВ RMU витримка 1-хвилинної частоти живлення повинна становити 50 кВ. Напруга початку часткового розряду має бути вище 1,1 Ur. Наша фабрика використовує автоматизоване тестування часткового розряду для кожного кільцевого головного блоку перед відправкою. У таблиці нижче наведено наші стандартні параметри для серії LGU-RMU, які інженери можуть використовувати як еталон.

Нарешті, інженери повинні перевірити номінальну вимикальну здатність при короткому замиканні для будь-яких вбудованих вимикачів. З нашого досвіду, поширеним недоглядом є ігнорування характеристик перехідної напруги відновлення (TRV). Наша фабрика гарантує, що кожен кільцевий головний блок із вакуумним вимикачем відповідає TRV класу C2 або E2. Пам'ятайте: електричні параметри не є незалежними; наприклад, вищий Ir часто знижує стійкість до короткого замикання через термічні обмеження. Завжди перехресно перевіряйте, використовуючи криві зниження номінальних характеристик, надані виробником.Lugao Power Co., Ltd.надає безкоштовні звіти про моделювання за запитом.

2. Як ізоляційне середовище (SF6 проти сухого повітря проти твердого) впливає на надійність та екологічність?

Ізоляційне середовище всередині кільцевого основного блоку — це більше, ніж просто діелектрик — воно визначає інтервали технічного обслуговування, ризики витоку та навіть нормативне схвалення. Більшість інженерів знайомі з SF6 (гексафторидом сірки) завдяки його чудовим властивостям гасити дугу, але зростаючі екологічні норми (правила F-газів, ЄС 517/2014) вимагають альтернатив. Наша фабрика розробила лінії як з елегазовою ізоляцією, так і з екологічно чистими сухим повітрям + суцільною ізоляцією. Ось як кожен носій впливає на ваш вибір.

• RMU з елегазовою ізоляцією:Має компактні розміри (на 70% менше, ніж у повітряної ізоляції), високу діелектричну міцність (в 3 рази більше, ніж у повітря) і герметичну конструкцію. Проте SF6 має потенціал глобального потепління (GWP) 23 500. Витік менше 0,1% на рік є прийнятним, але необхідний регулярний моніторинг щільності газу. Наша компанія Lugao Power Co., Ltd. Основний блок елегазового кільця використовує резервуари з нержавіючої сталі, зварені лазером, що забезпечує менше 0,01% річного витоку.
• Сухе повітря / RMU з ізоляцією N2:Використовує очищене повітря або азот під тиском 1,2–1,5 бар. GWP=0, без зобов’язань щодо звітності, але вимагає більших розмірів корпусу (на 20-30% більше) і нижчої електричної міцності. Наш заводський RMU для сухого повітря відповідає номіналам 24 кВ з абсолютним тиском 1,4 бар, і ми включаємо активний моніторинг тиску як стандарт.
• Твердоізоляційний RMU:Інкапсуляція з епоксидної смоли повністю виключає витік газу. Надзвичайно міцний для середовищ, схильних до вібрації, таких як морські платформи. Мінус: більша вага і обмежена ремонтопридатність. Для міських підстанцій наш кільцевий головний блок із твердою ізоляцією забезпечує 100% екологічність і ефективність без часткового розряду.

З точки зору надійності, враховуйте робоче середовище. У прибережних районах з високою вологістю SF6 і тверда ізоляція краще, оскільки системи сухого повітря можуть потребувати додаткових осушувачів. У холодному кліматі (нижче -25°C) SF6 може розріджуватися, якщо не використовувати нагрівачі або газові суміші (SF6/N2). Наша фабрика вирішує це за допомогою спеціальної газової суміші в нашому кільцевому магістральному блоці арктичного класу. Також оцініть здатність виробника виконувати заправку на місці. Lugao Power Co., Ltd. надає глобальні команди обслуговування, навчені як елегазу, так і екологічно чистим середовищам.

Екологічна відповідність тепер не підлягає обговоренню. Багато тендерів на комунальні послуги вимагають оцінки життєвого циклу (LCA). Наша фабрика провела LCA для нашого портфоліо RMU, показавши, що кільцевий головний блок із сухим повітрям зменшує викиди вуглецю на 98% протягом 30 років порівняно з елегазом. Для інженерів, які працюють над сертифікацією зеленого будівництва (LEED, BREEAM), вибір RMU з низьким ПГП може сприяти отриманню кредитів. Проте елегаз все ще забезпечує неперевершену компактність для підземних підстанцій. Матриця рішень повинна включати: обмеження простору, можливість моніторингу витоків та місцеві екологічні норми. У Lugao Power Co., Ltd. ми пропонуємо гібридне рішення: основний резервуар SF6 з відсіками для кабелів сухого повітря, що збалансовує продуктивність і довговічність.

3. Чому інженери повинні оцінювати здатність до утворення несправностей і відключення перед вибором?

Спроможність утворення несправностей і вимикання є запобіжними сітками будь-якого кільцевого магістрального блоку. У той час як вимикач навантаження може перервати струми навантаження до номінального струму, ситуація несправності вимагає, щоб RMU міг замикатися на коротке замикання (включаюча здатність), а потім вимикати струм ушкодження (відключаюча здатність) – часто у координації з захистом вище по потоку. На нашому заводі траплялися збої, коли інженери припускали, що вимикач-роз’єднувач RMU може справлятися з проблемами, подібними до автоматичного вимикача. Це небезпечна помилка.

• Відмовостійкість (пікове значення):Для вимикача навантаження кільцевого основного блоку вмикаюча здатність зазвичай у 2,5-3 рази перевищує номінальний короткочасний струм. Для RMU 25 кА/3 с максимальна вмикаюча здатність має становити щонайменше 62,5 кА. Наша фабрика перевіряє кожну партію за допомогою синтетичної випробувальної схеми, щоб перевірити продуктивність виготовлення за найгіршого випадку асиметрії.
• Відключаюча здатність (RMS):Стандартні вимикачі навантаження не призначені для відключення струмів короткого замикання; вони покладаються на запобіжники або попередні автоматичні вимикачі. Якщо у вашій конструкції RMU використовується лише як комутаційний пристрій, переконайтеся, що передній вимикач узгоджується з характеристиками запобіжника. Однак кільцевий головний блок, оснащений вакуумним автоматичним вимикачем, може мати симетричну вимикальну здатність до 31,5 кА. Lugao Power Co., Ltd. пропонує RMU з інтегрованим VCB, відключаючою здатністю 25 кА при 24 кВ.
• Розрив струму передачі:У конфігураціях петлі, коли одна сторона розімкнута і виникає несправність, RMU повинен розірвати струм передачі (зазвичай до 1,2x Ir). Наш заводський трипозиційний перемикач SF6 (закритий, відкритий, заземлений) перевірено на 1000 операцій при струмі передачі 850A.

Іншим важливим фактором є здатність заземлення. Вимикачі заземлення повинні бути здатні замикатися на замикання під напругою – ця вимога часто ігнорується. Згідно з IEC 62271-102, вимикач заземлення повинен мати номінальну вмикальну здатність при короткому замиканні, що дорівнює піковому витримуваному струму. Наш фабричний кільцевий головний блок містить зблокований вимикач заземлення, перевірений на пік 62,5 кА. Ми завжди радимо інженерам вимагати сертифікати випробувань як на роботу, так і на розрив, а не лише на термостійкість.

Крім того, враховуйте кількість операцій з усунення несправностей перед обслуговуванням. Для вакуумних вимикачів електрична стійкість може становити 100 повних несправностей при номінальному струмі. Наша фабрика використовує мідно-хромові контакти для досягнення 30 повних переривань при несправності при 31,5 кА. Навпаки, поворотні перемикачі SF6 мають нижчу здатність відключати від несправності – вони залежать від підвищення тиску від дуги. Згідно з нашим досвідом, вибір кільцевого головного блоку з комбінацією запобіжника-вимикача для захисту фідеру та VCB для входу дає найкращий баланс. Lugao Power Co., Ltd. надає координаційне дослідження як частину нашої інженерної підтримки, гарантуючи, що ваші потужності збоїв узгоджені з налаштуваннями реле та кидками трансформатора.

4. Які механічні випробування та випробування на стійкість до навколишнього середовища перевіряють кільцевий головний блок на важкі умови?

Навіть найкращі електричні параметри нічого не означають, якщо кільцевий головний блок виходить з ладу через корозію, вібрацію або екстремальні температури. Інженери повинні дивитися не тільки на таблиці даних і вимагати доказів механічної та екологічної стійкості. На нашому заводі працює лабораторія, акредитована ISO 17025, де ми піддаємо кожну конструкцію RMU наступним перевірочним тестам. Як правило, якщо виробник не може надати ці звіти, не вказуйте його продукт.

• Механічна стійкість (клас M1/M2 за IEC 62271-1):M1 = 1000 операцій, M2 = 5000 операцій для вимикачів навантаження. Для блоків кільцевої магістралі в мережах з частою комутацією (наприклад, батареї конденсаторів або вітрові турбіни) ми рекомендуємо клас M2. Наша компанія Lugao Power Co., Ltd. Головний блок Ring забезпечує 10 000 операцій на трипозиційному перемикачі без обслуговування.
• Ступінь захисту IP:Для зовнішнього RMU (типу кіоску) IP54 або IP65 є обов’язковим. Для приміщень, мінімум IP3X. Наша фабрика пропонує IP67 для зон, схильних до занурення – перевірено на глибині 1 м у воді протягом 30 хвилин.
• Стійкість до корозії (C5-M висока корозійність):Відповідно до ISO 12944, корпуси, що використовуються в промислових або морських зонах, вимагають покриття C5-M. Наша фабрика використовує нанокерамічну попередню обробку + поліефірне порошкове покриття, пройшовши 1000-годинний тест на сольовий туман відповідно до ASTM B117.
• Тест підвищення температури:При 1,1 номінального струму підвищення температури на контактах не повинно перевищувати 65 К для посріблених контактів. Наша фабрика проводить волоконно-оптичні випробування підвищення температури, гарантуючи, що наш кільцевий головний блок працює на 15% нижче, ніж обмеження IEC.
• Випробування на коротке замикання та внутрішню дугу:Окрім стандартної дуги 1 с, ми перевіряємо ефективність скидання тиску. Наш заводський RMU оснащений задньою дугою, яка відводить гази від оператора, що підтверджено повномасштабним випробуванням при 31,5 кА/1с.

Кваліфікація сейсмічної активності часто ігнорується. У сейсмонебезпечних зонах основний блок Ring повинен витримувати рівні прискорення (від 0,5 g до 1,0 g) без втрати функціональності. Наш завод кваліфікував наш RMU для 0,8 г по горизонталі та 0,4 г по вертикалі відповідно до стандарту IEEE 693. Крім того, враховуйте зниження висоти над рівнем моря: понад 1000 м електрична міцність знижується приблизно на 1% на 100 м. Для установок на висоті 2000 м наша фабрика пропонує модифіковану конструкцію ізоляції зі збільшеними проміжками.

Нарешті, попросіть звіти про типові випробування в незалежних лабораторіях, таких як KEMA, CESI або IPH. Ці звіти повинні містити теплову, діелектричну та механічну послідовності. Компанія Lugao Power Co., Ltd. надає інженерам доступ до повних звітів про випробування типу через захищений портал. Ми також запровадили послугу цифрового подвійника: ми моделюємо механічний термін служби вашої конкретної конфігурації кільцевого основного блоку за допомогою аналізу кінцевих елементів. Ця проактивна перевірка гарантує, що жодні приховані недоліки не зашкодять вашій мережі.

5. Як вартість життєвого циклу та модульність можуть вплинути на довгострокове планування підстанції?

Інженери часто зосереджуються на початковій вартості закупівлі, але загальна вартість володіння (TCO) для кільцевої магістралі охоплює 20–40 років. Наша фабрика проаналізувала дані з понад 500 підстанцій і виявила, що витрати на технічне обслуговування, втрати енергії та розширення складають 60% загальної вартості власника. Тому вибір RMU виключно на основі попередньої ціни призводить до вищих довгострокових витрат. Ось як прийняти перспективу життєвого циклу.

• Інтервали технічного обслуговування та доступ:Герметичний RMU з елегазом не потребує обробки газу протягом 20 років, якщо рівень витоку становить менше 0,1% на рік. Наш фабричний кільцевий головний блок має конструкцію комутаційної камери, яка не потребує обслуговування. Однак для блоків із сухим повітрям необхідні періодичні перевірки тиску. Ми навчаємо місцевих партнерів проводити перевірки протягом 5 років.
• Втрати енергії (втрати навантаження):Втрати міді в шинах і контактах можуть бути значними. 630A RMU з втратами 150 Вт при повному навантаженні протягом 20 років (за умови, що 0,12 $/кВт-год) коштує 3150 $ лише втрат. Наша фабрика оптимізує конструкцію контактів за допомогою сплаву срібло-нікель, зменшивши втрати на 18% порівняно зі стандартними конструкціями.
• Модульність і можливість розширення:Розрахований на майбутнє кільцевий головний блок повинен дозволяти додавати модулі живлення без обробки газу або розбирання шин. Наша фабрика пропонує модульну систему «plug-and-bus»: ви можете розширити RMU з 2 фідерами до 6 фідерів за 2 години. Ця модульність дозволяє уникнути дорогих перебудов підстанцій.
• Наявність запчастин:Переконайтеся, що виробник надає гарантію на запчастини щонайменше 25 років. Lugao Power Co., Ltd. ми маємо на складі всі компоненти для наших моделей RMU, і ми призначаємо унікальний QR-код для кожної одиниці для миттєвої ідентифікації частини.

Крім того, врахуйте вартість незапланованих відключень. Згідно з базою даних про надійність нашої фабрики, кільцевий головний блок із класифікацією внутрішньої дуги та відмовостійкими механізмами скорочує тривалість простою на 80%. Ми використовуємо датчики самодіагностики (температура, частковий розряд, густина газу), які підключаються до хмарної платформи моніторингу. Ця функція прогнозованого технічного обслуговування додає 3-5% до початкової вартості, але знижує вартість життєвого циклу в середньому на 22%. Для інженерів, які працюють над критичною інфраструктурою (лікарні, центри обробки даних), ми рекомендуємо наш «Smart RMU» з аналітикою в реальному часі.

Нарешті, оцініть здатність виробника забезпечити навчання та віддалену підтримку. Наша фабрика включає 2 дні навчання на місці введення в експлуатацію для кожного замовлення кільцевої магістралі, а також 10-річну гарантію на вакуумний переривник. Коли ви обчислюєте TCO, включіть витрати на виведення з експлуатації: установки SF6 вимагають сертифікованого відновлення газу, тоді як наш екологічно чистий RMU із сухим повітрям може бути утилізований без спеціальних процедур. Вибираючи Lugao Power Co., Ltd., інженери поєднують фінансове планування з операційною досконалістю.

Резюме: Інтеграція технічних факторів у послідовну стратегію RMU

Вибір кільцевого основного блоку — це багатовимірне завдання, яке поєднує електричну міцність, адаптивність до навколишнього середовища, безпеку та економічне передбачення. Інженери повинні віддати перевагу номінальній напрузі та потужності короткого замикання як необхідним засадам. Потім вибір ізоляційного середовища (SF6, сухе повітря або тверда речовина) визначає як відповідність нормативним вимогам, так і фізичний слід. Спроможність утворення несправностей/розривна здатність повинна перевірятися за допомогою типових випробувань, а не лише за допомогою заяв у таблиці даних. Для суворих умов вимагайте доказів механічної міцності та стійкості до корозії. Нарешті, аналіз вартості життєвого циклу, який включає модульність і прогнозоване технічне обслуговування, дозволить запобігти дорогим модернізаціям. У Lugao інженери нашої фабрики співпрацюють із клієнтами для створення індивідуальних рішень RMU, які дотримуються цих принципів. Ми запрошуємо вас використати наші 20-річні польові дані та наш конфігуратор кільцевих головних блоків, щоб створити специфікацію, яка забезпечує безпеку, надійність і цінність протягом десятиліть.
