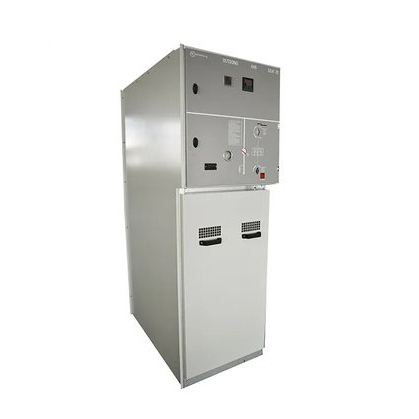

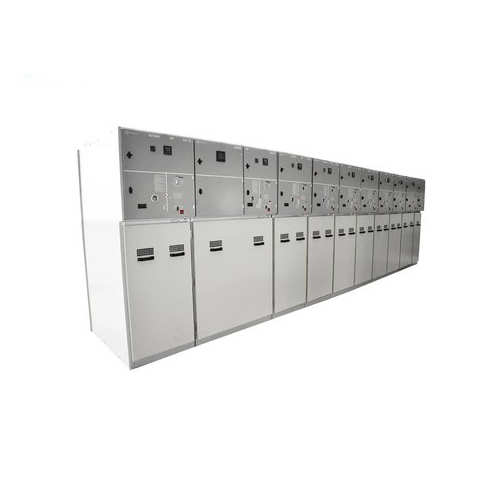

12KV Кільцева головна панель розподільного пристрою

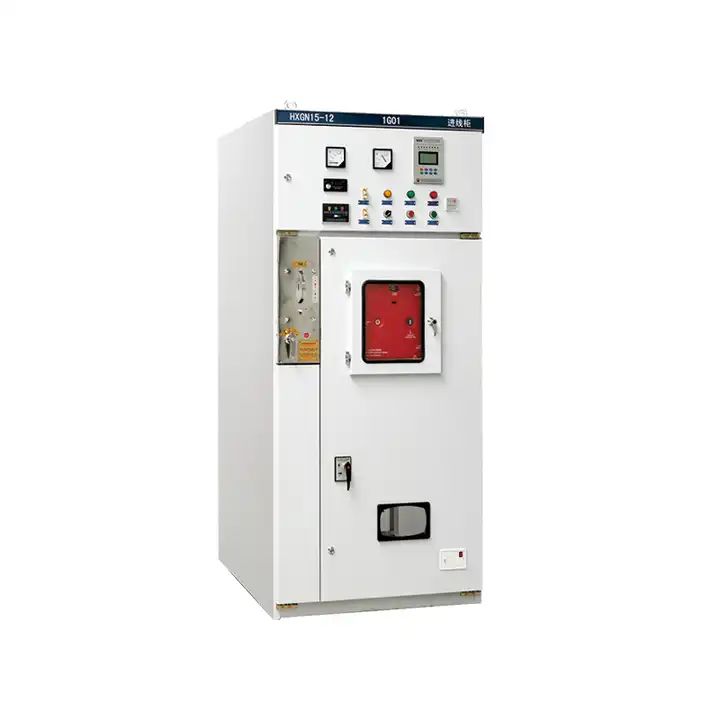

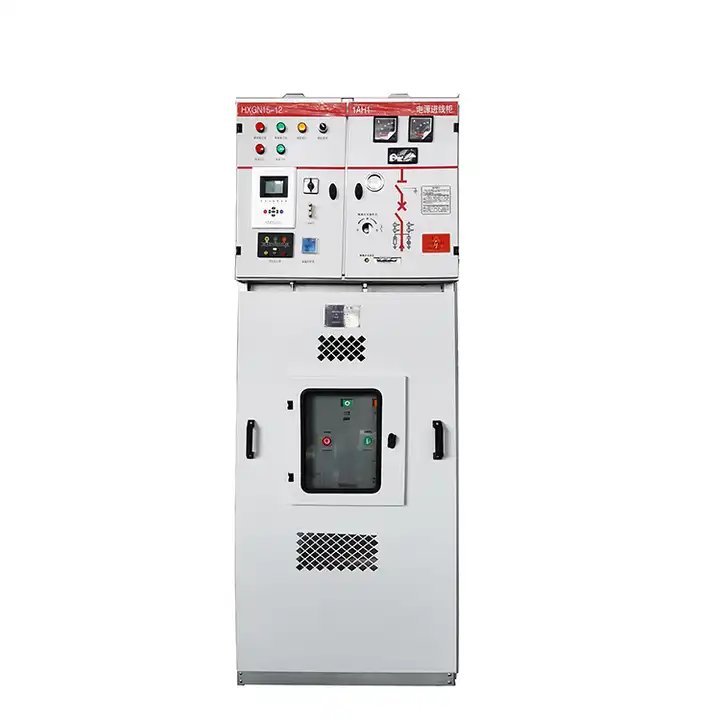

Панель розподільчого пристрою кільцевого головного блоку 12 кВ, виготовлена компанією Liugao. Розподільний пристрій головного блоку HXGN15-12 з металевим покриттям інтелектуального типу призначений для застосування в трифазній системі змінного струму з номінальною напругою 12 кВ і номінальною частотою 50 Гц. , і номінальний струм 630A. Він служить для цілей електропостачання кільцевої мережі та джерела живлення радіаційних терміналів, зокрема, у сценаріях секціонування кабельної лінії та з’єднання з відгалуженнями. Розподільний пристрій оснащено багатоконтурним блоком живлення із газовою ізоляцією SF6 та кінцевим пристроєм живлення. (FTU), імпортований з Кореї. Зокрема, він має розширені функції, такі як дистанційна сигналізація, телеметрія, дистанційне керування та виявлення струму пошкодження. Використовується в основному як система автоматизації розподілу, що виявляється корисним для центрів навантаження міського електропостачання та додатків кабельного постачання.

Надіслати запит

Опис продукту

Liugao, провідний постачальник розподільних пристроїв високої напруги, рама шафи має збірний тип, що забезпечує стабільність, надійність і зручність збірки. Він достатньо універсальний для конфігурації як кільцевої мережі та підтримує різні режими підключення.

Компактний за розміром, легкий, займає невелику площу та простий у встановленні, кільцевий головний блок надає перевагу ефективності та простоті конструкції.

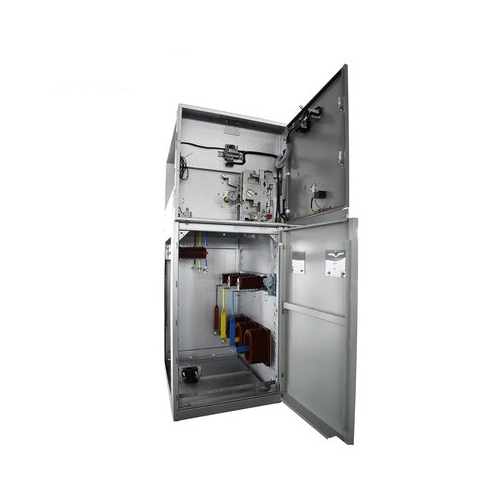

Пристрій має окремі барбари, комутатори та диспетчерські кімнати, кожна з яких підтримується в безпечному стані. І шафа, і її компоненти ретельно заземлені для забезпечення особистої безпеки операторів і працівників технічного обслуговування.

Кільцевий головний блок сумісний з перемикачами навантаження FN12-12D і FN25-12D, що забезпечує гнучкість і адаптивність його конфігурації.

Завдяки вдосконаленій і надійній системі механічного блокування пристрій відповідає суворим вимогам захисту п’ятьма антизахистами, забезпечуючи підвищену безпеку та захист під час його роботи.

Робоче середовище панелі розподільного пристрою кільцевого головного блоку 12 кВ

1. Температура повітря: Максимальна температура: +40 ℃; Мінімальна температура: -35℃

2. Вологість: середньомісячна вологість 95%; Середньодобова вологість 90%.

3. Висота над рівнем моря: Максимальна висота встановлення: 2500 м

4. Навколишнє повітря явно не забруднене корозійним і легкозаймистим газом, парами тощо.

5. Відсутність частих сильних трясок.

Характеристики панелі розподільного пристрою кільцевого головного блоку 12 кВ

Корпус, двері та верхня камера цього пристрою проходять ретельну обробку розпиленням, що забезпечує захисне та рівномірне покриття. Усі шафи оснащені головною шиною заземлення, що полегшує близьке підключення біля шафи. Металеві компоненти, включаючи заземлювальні вимикачі та блокувальні деталі, ретельно під’єднані до шини заземлення. З’єднання з мідної оплетки використовуються між частинами, з’єднаними гвинтами, щоб забезпечити безперервність.

Щоб контролювати виділення газу та запобігати горінню внутрішньої дуги, дверцята для скидання тиску розташовані в задній частині шафи. Верхня плата надійно закріплена гвинтами, що дозволяє легко відкрити її ззовні для підключення до шини. Верхня камера допоміжних пристроїв забезпечує гнучкість для встановлення терміналів та інших компонентів. Піднімаючи невелику камеру, можна ефективно досягти релейного захисту.

Примітно, що вимикач навантаження та вимикач заземлення використовують блокування блочного типу, тоді як вимикач заземлення та двері використовують примусове блокування. Дотримуючись певної послідовності кроків — зачинення дверей, увімкнення заземлювача та замикання вимикача навантаження — досягається автоматичне блокування. Ця послідовна операція служить для запобігання несправностям і підвищення загальної безпеки системи.

Специфікація панелі розподільного пристрою кільцевого головного блоку 12 кВ

Немає.	Пункт		одиниця	Параметр
1	Максимальна напруга системи		кВ	12	15	24	40.5
1	Номінальна напруга		кВ	7.2, 11	13,8, 15	17,5、20、22	30, 33, 36
2	Номінальний струм		A	630/1250
3	Номінальна частота		Гц	50/60
4	1 хв. Витримувана напруга живлення	Фаза до фази, фаза до землі	кВ	42	48	55	85
		Перелом	кВ	48	55	65	95
5	Витримувана напруга грозового імпульсу	Фаза до фази, фаза до землі	кВ	75	90	125/150	170
		Перелом	кВ	85	105	150/160	185
6	Короткий час витримує струм	Основний контур	кА	25/2 с
		Контур заземлення	кА	25/2 с
7	Номінальний витримуваний струм (піковий)		кА	63			50
8	Номінальний струм передачі		A	1300-1700
9	Номінальний струм вмикання ланцюга навантаження		A	630
10	Номінальний струм розриву зарядки кабелю (лінії).		A	жовт-50
11	Струм відключення трансформатора без навантаження		A	20
12	Струм розриву заряду кабелю при замиканні на землю		A	100			80
13	Номінальний струм відключення короткого замикання (піковий)		кА	20
14	Номінальний струм короткого замикання (піковий)		кА	63			50
15	Рівень захисту			IP4X
16	Термін служби вимикача навантаження		разів	5000
17	Термін служби заземлювача		разів	5000
