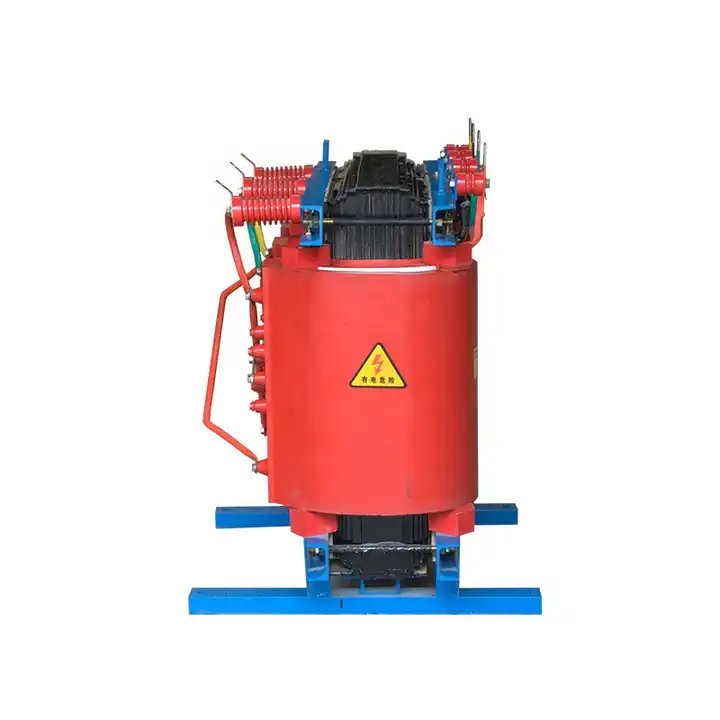

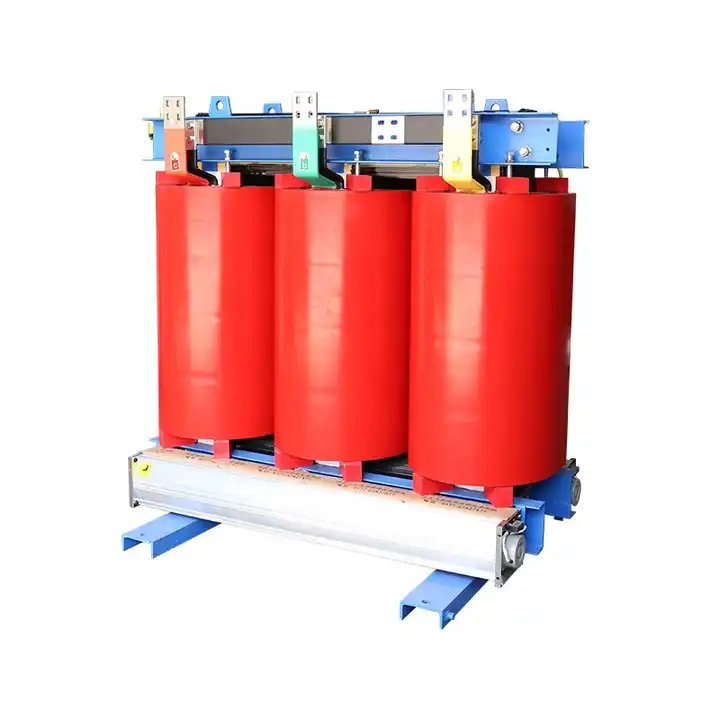

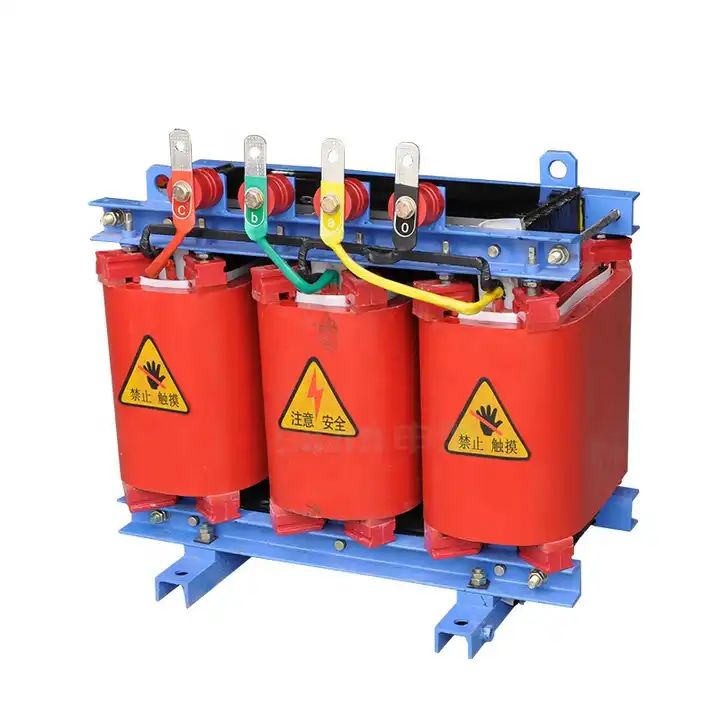

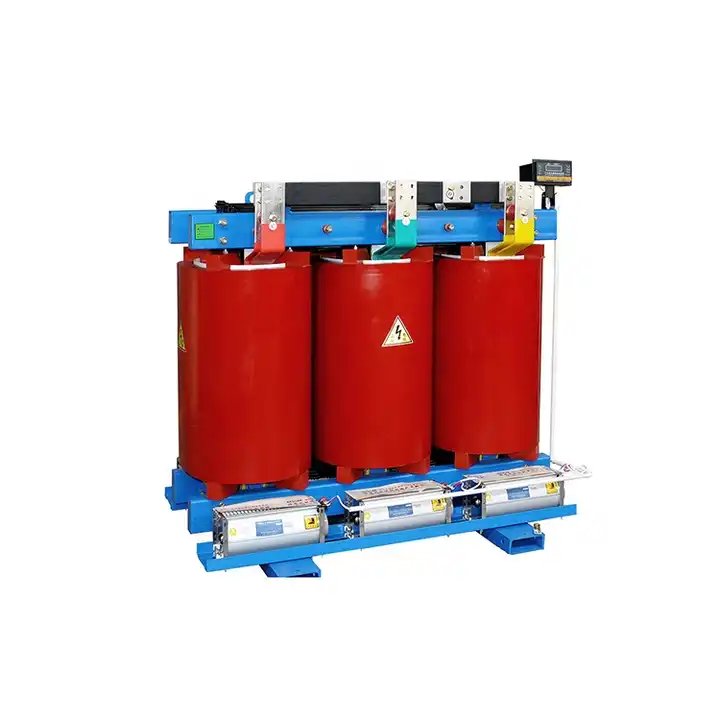

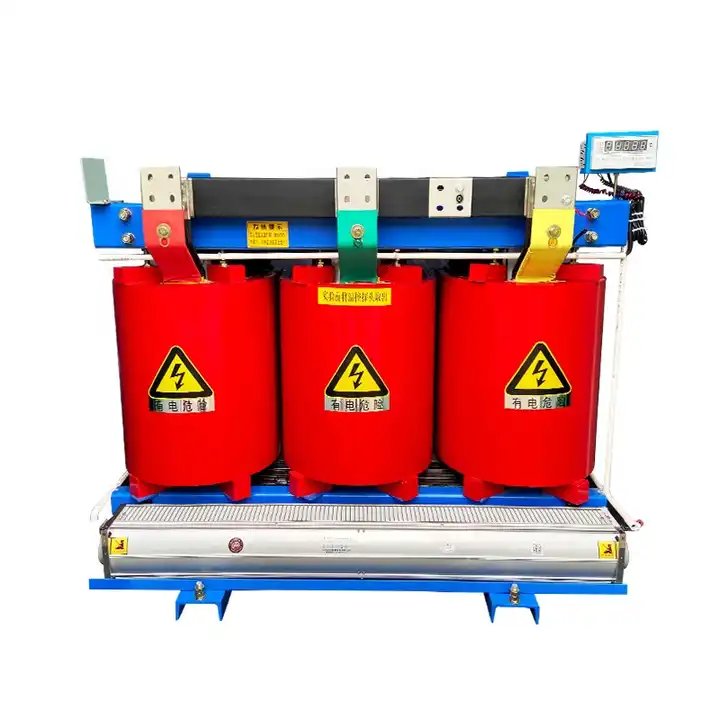

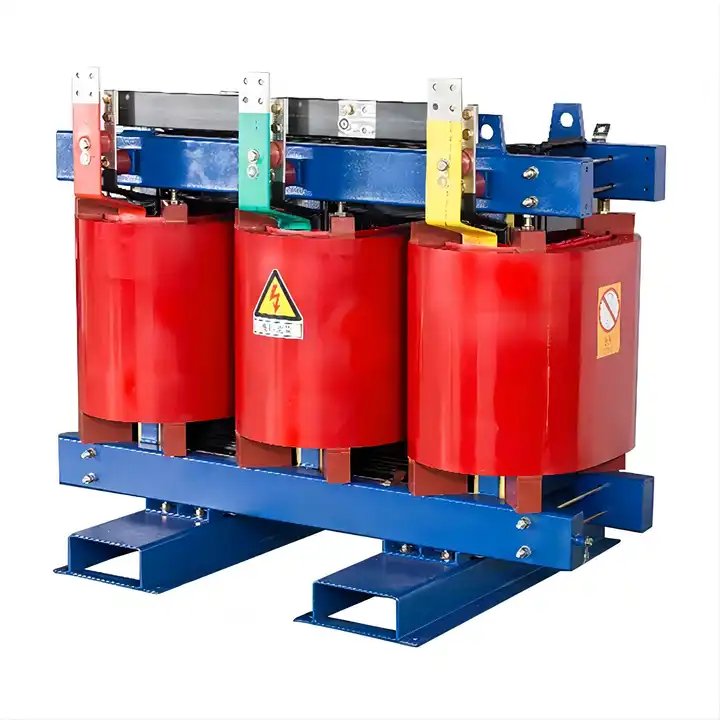

Сухий трансформатор із литої смоли 11 кВ

Лу Гао як виробник сухих трансформаторів із литої смоли 11 кВ, сухий трансформатор відповідно до стандартів IEC726 і GB/T10228-1997, характеризується вражаючим набором атрибутів. Це не тільки низькі втрати, компактна та легка конструкція, але й мінімальний рівень шуму, захист від вологи, висока механічна міцність, вогнестійкість, надійна здатність до перевантаження та низький рівень часткового розряду. Ці трансформатори знаходять широке застосування в системах передачі та розподілу електроенергії, особливо в центрах великого навантаження та місцях із суворими вимогами протипожежного захисту, що робить їх універсальним та надійним вибором для різноманітних робочих середовищ.

Надіслати запит

Опис продукту

Lu Gao — це постачальник сухих трансформаторів із литої смоли на 11 кВ. Сухий трансформатор без інкапсульованої котушки виділяється своїми багатогранними якостями, приділяючи сильний акцент на безпеці, надійності, енергоефективності, протипожежному захисту та противибухових функціях у поєднанні з додаткова перевага простого обслуговування. Ефективність сухого трансформатора додатково підвищується завдяки ретельно розробленій структурі котушки та процесу обробки вакуумним просоченням, що забезпечує стійкість до часткового розряду та запобігає будь-якому зниженню рівня ізоляції протягом усього терміну придатності. Суворі процеси кваліфікації Національного механічного та промислового бюро та Національної енергетичної компанії підкреслюють відповідність сухого трансформатора національним стандартам.

Цей сухий трансформатор підтвердив високу адаптивність до вимогливих умов, що характеризуються суворими вимогами до пожежобезпечності, коливаннями навантажень, відсутністю вентиляції, замкнутими просторами, брудом і вологою. Його універсальність поширюється на різноманітні середовища, такі як поля електростанцій, системи метро, металургійні підприємства, лікарні, висотні будинки, судноплавні центри, багатолюдні житлові зони та спеціалізовані середовища, такі як нафтохімічна промисловість, атомні електростанції та атомні підводні човни. Зокрема, на електростанціях сухий трансформатор без інкапсульованої котушки відіграє вирішальну роль у підтримці безпеки, надійності та енергоефективності, що робить його незамінним компонентом інфраструктури станції. Надійна конструкція сухого трансформатора та комплекс функцій роблять його ідеальним рішенням для вирішення унікальних завдань, пов’язаних із різними сценаріями експлуатації, сприяючи загальній ефективності та безпеці електростанції.

Робоче середовище сухого трансформатора з литої смоли 11 кВ

1. Висота над рівнем моря нижче 1000 м.

2. Найвища температура повітря +40ºC

3.Найвища середньодобова температура повітря +30ºC

4.Найвища середньорічна температура повітря+20в

5. Найнижча температура зовнішнього повітря -25ºC

6. Місце встановлення: підходить для встановлення в місцях, вільних від небезпеки пожежі чи вибуху, значного забруднення, хімічної корозії чи надмірної вібрації, як у приміщенні, так і на вулиці.

Характеристики сухого трансформатора з литої смоли 11 кВ

1. Сухі трансформатори призначені для роботи в заданих температурних межах. І температура навколишнього середовища, і робоча температура сухих трансформаторів повинні бути в допустимих межах, щоб запобігти перегріву. Зазначений діапазон температур включає найвищу температуру повітря +40ºC, найвищу середньодобову температуру повітря +30ºC, найвищу середньорічну температуру повітря +20ºC.

Висота над рівнем моря та атмосферні умови:

2. Сухі трансформатори повинні працювати на висоті нижче 1000 м над рівнем моря. Крім того, для забезпечення оптимальної роботи за різних атмосферних умов слід враховувати вказані екстремальні температури, включаючи найнижчу температуру зовнішнього повітря -25ºC.

3. Достатня вентиляція є важливою для сухих трансформаторів. Вони повинні бути встановлені в місцях з належним потоком повітря для розсіювання тепла, що утворюється під час роботи.

4. Сухі трансформатори більш стійкі до вологи, ніж масляні трансформатори, але надмірна вологість може вплинути на їхню роботу. Їх слід захищати від тривалого впливу високої вологості або сирих умов.

5. Сухі трансформатори повинні експлуатуватися в межах встановлених обмежень навантаження. Часте перевантаження або недовантаження може вплинути на ефективність і сприяти передчасному зносу.

6. Для забезпечення стабільної та надійної роботи коливання вхідної напруги повинні бути в межах допустимого значення сухих трансформаторів.

7. Необхідно вжити заходів захисту для пом’якшення впливу гармонік, провалів напруги та інших проблем із якістю електроенергії на сухих трансформаторах.

8. Слід звернути увагу на середовище, де встановлено сухі трансформатори. Їх слід захищати від пилу, корозійних речовин та інших факторів навколишнього середовища, які можуть порушити їх цілісність.

9. Регулярне технічне обслуговування згідно з рекомендаціями виробника має вирішальне значення для тривалої надійності сухих трансформаторів. Це може включати перевірки, очищення та тестування.

10. За потреби сухі трансформатори повинні працювати в межах визначеної перевантажувальної здатності. Перевищення потужності перевантаження протягом тривалих періодів може призвести до перегріву та деградації.

11. Сухі трансформатори відомі своїм низьким рівнем шуму. Переконайтеся, що сухі трансформатори працюють у допустимих межах шуму, особливо в середовищах, де шум викликає занепокоєння.

12. Сухі трансформатори слід встановлювати в місцях, вільних від небезпеки пожежі або вибуху, значного забруднення, хімічної корозії або надмірної вібрації, як у приміщенні, так і на вулиці. Це забезпечує безпеку та продуктивність сухих трансформаторів у різноманітних середовищах встановлення. Завжди зверніться до документації виробника щодо конкретних вказівок, пов’язаних із використовуваною моделлю сухих трансформаторів.

Специфікація сухого трансформатора з литої смоли 11 кВ

Технічні дані 11 кВ SGB10 H-класу захисту навколишнього середовища сухого силового трансформатора
				Втрати (кВт)						(мм)			(мм)
Номінальна місткість	Група напруги (кВ)		Спосіб підключення		(145)	Струм холостого ходу	Імпеданс	Рівень ізоляції	вага	(L)	(W)	(H)	(L)	(W)	(H)
(кВА)	HV	LV	Спосіб підключення	Без навантаження	навантаження	%	%		(кг)	Розмір			Габаритний розмір із захисним кожухом
80				0.37	1.75	2.2			490	950	550	910	1250	1000	1330
100				0.4	2.17	2			520	950	600	910	1280	1100	1330
125				0.47	2.59	1.8			650	970	600	920	1300	1050	1350
160				0.545	3.1	1.8			740	1000	710	965	1330	1050	1350
200				0.625	3.97	1.6	4		850	1040	710	990	1360	1100	1400
250	11			0.72	4.68	1.6			1005	1090	710	1045	1400	1150	1450
315	11			0.88	5.61	1.4			1270	1120	710	1120	1500	1200	1500
400	10	0.4	Dyn11	0.975	6.63	1.4		П/П	1470	1240	850	1185	1600	1250	1600
500	10		Yyn0	1.16	7.95	1.4			1750	1290	850	1220	1650	1300	1650
630	6.3			1.3	9.78	1.2			1900	1500	870	1370	1850	1300	1650
800	6			1.52	11.56	1.2			2290	1550	870	1570	1900	1300	1800
1000				1.77	13.35	1.1			2700	1600	870	1665	1950	1300	1950
1250				2.09	15.64	1.1	6		3130	1680	1120	1765	2050	1350	2000
1600				2.45	18.11	1.1			3740	1750	1120	1860	2100	1400	2100
2000				3.32	21.25	1			4500	1870	1120	1880	2150	1500	2200
2500				4	24.74	1			5340	2120	1120	1950	2400	1500	2200
(Примітка): (діапазон високої напруги) ±4×2,5% або ±3×2,5%, частота: 50 Гц.
