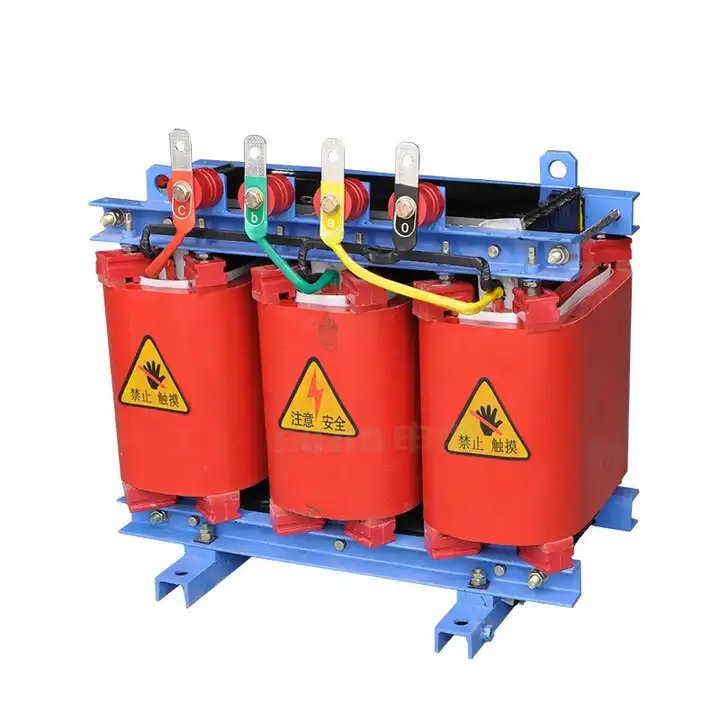

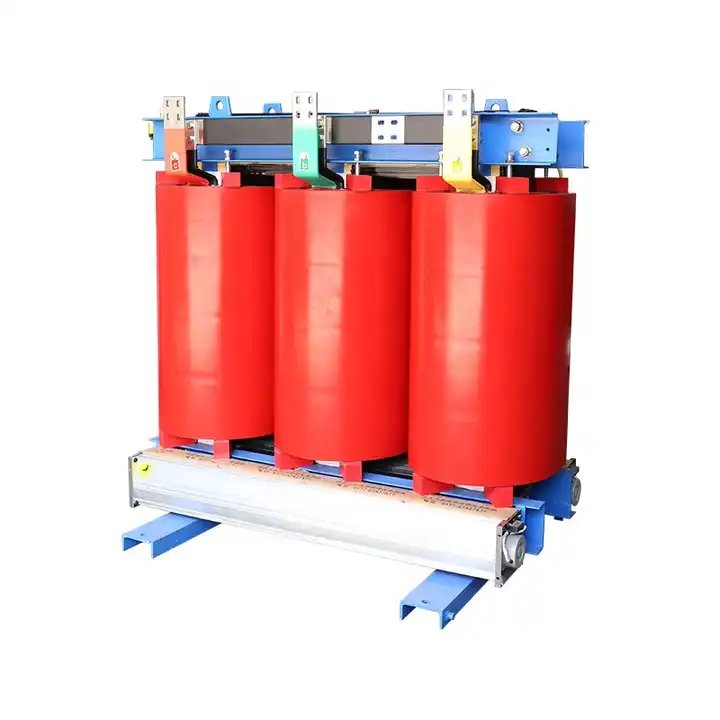

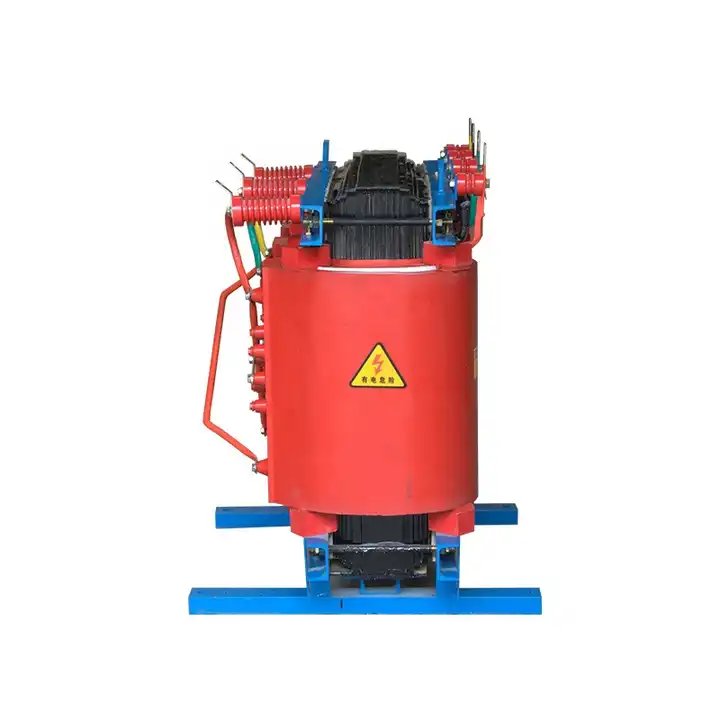

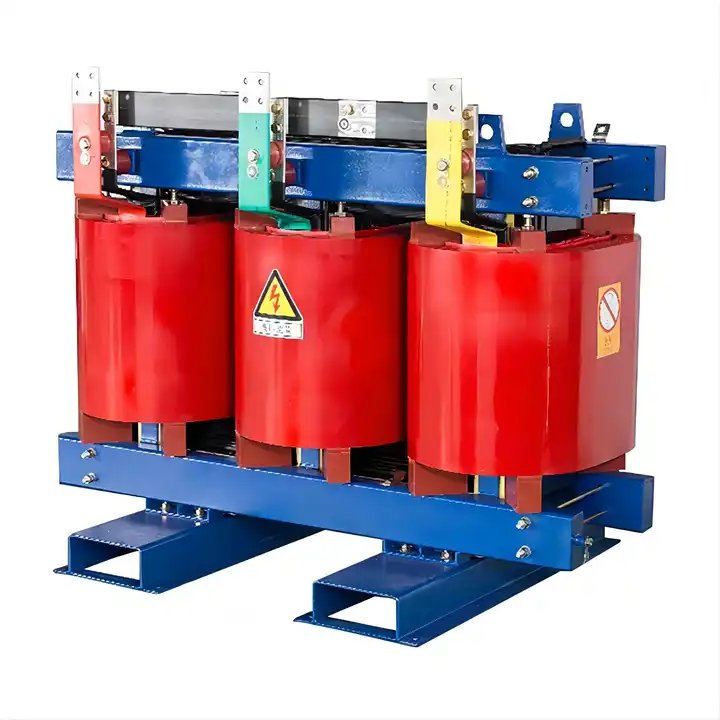

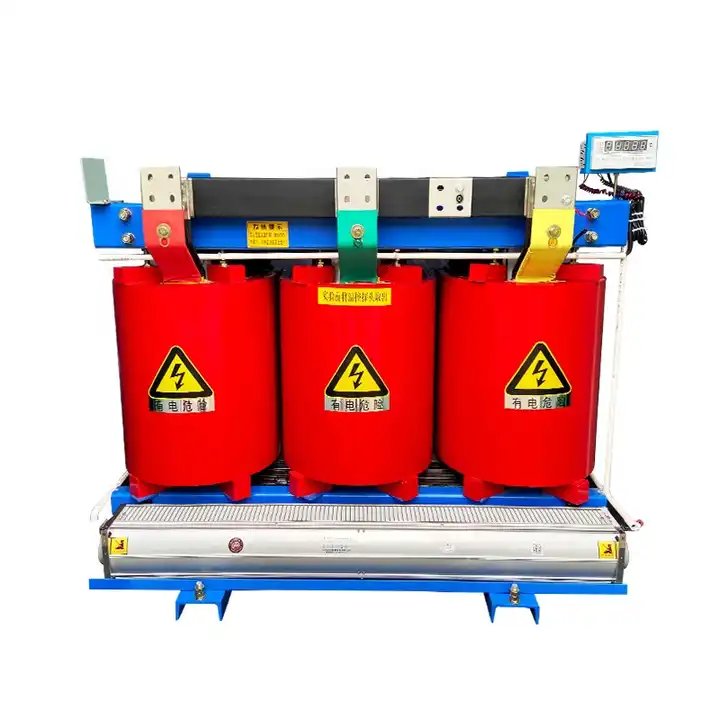

Lu Gao як виробник силових трансформаторів сухого типу з високочастотним проводом 35 кВ, сухий трансформатор відповідно до стандартів IEC726 і GB/T10228-1997, характеризується вражаючим набором атрибутів. Це не тільки низькі втрати, компактна та легка конструкція, але й мінімальний рівень шуму, захист від вологи, висока механічна міцність, вогнестійкість, надійна здатність до перевантаження та низький рівень часткового розряду. Ці трансформатори знаходять широке застосування в системах передачі та розподілу електроенергії, особливо в центрах великого навантаження та місцях із суворими вимогами протипожежного захисту, що робить їх універсальним та надійним вибором для різноманітних робочих середовищ.
Постачальники сухих трансформаторів Lu Gao. Сухий трансформатор без капсульованої котушки виділяється своїми багатогранними якостями, приділяючи особливу увагу безпеці, надійності, енергоефективності, протипожежному захисту та противибуховим функціям у поєднанні з додатковою перевагою простого обслуговування. Ефективність сухого трансформатора додатково підвищується завдяки ретельно розробленій структурі котушки та процесу обробки вакуумним просоченням, що забезпечує стійкість до часткового розряду та запобігає будь-якому зниженню рівня ізоляції протягом усього терміну придатності. Суворі процеси кваліфікації Національного механічного та промислового бюро та Національної енергетичної компанії підкреслюють відповідність сухого трансформатора національним стандартам.
Цей сухий трансформатор підтвердив високу адаптивність до вимогливих умов, що характеризуються суворими вимогами до пожежобезпечності, коливаннями навантажень, відсутністю вентиляції, замкнутими просторами, брудом і вологою. Його універсальність поширюється на різноманітні середовища, такі як поля електростанцій, системи метро, металургійні підприємства, лікарні, висотні будинки, судноплавні центри, багатолюдні житлові зони та спеціалізовані середовища, такі як нафтохімічна промисловість, атомні електростанції та атомні підводні човни. Зокрема, на електростанціях сухий трансформатор без інкапсульованої котушки відіграє вирішальну роль у підтримці безпеки, надійності та енергоефективності, що робить його незамінним компонентом інфраструктури станції. Надійна конструкція сухого трансформатора та комплекс функцій роблять його ідеальним рішенням для вирішення унікальних завдань, пов’язаних із різними сценаріями експлуатації, сприяючи загальній ефективності та безпеці електростанції.
1. Висота над рівнем моря нижче 1000 м.
2. Найвища температура повітря +40ºC
3.Найвища середньодобова температура повітря +30ºC
4.Найвища середньорічна температура повітря+20в
5. Найнижча температура зовнішнього повітря-25ºC
6. Місце встановлення: підходить для встановлення в місцях, вільних від небезпеки пожежі чи вибуху, значного забруднення, хімічної корозії чи надмірної вібрації, як у приміщенні, так і на вулиці.
1. Працюйте у встановлених межах: +40ºC (найвища температура повітря), +30ºC (найвища середньодобова температура) і +20ºC (найвища середньорічна температура).
2. Підходить для сухих трансформаторів на висоті нижче 1000 м. Враховуйте крайні значення: -25ºC (найнижча зовнішня температура).
Вентиляція:
3. Для сухих трансформаторів необхідний достатній потік повітря для розсіювання тепла.
4. Сухі трансформатори стійкі до вологи; захищати від тривалого впливу підвищеної вологості.
5. Сухі трансформатори повинні працювати в межах визначеного навантаження та напруги.
6. Здійснювати заходи захисту від гармонік і перепадів напруги.
7. Встановлюйте сухі трансформатори в місцях, вільних від небезпеки пожежі/вибуху, забруднення, корозії або надмірної вібрації, як у приміщенні, так і на вулиці.
8. Дотримуйтеся правил регулярного технічного обслуговування відповідно до рекомендацій виробника.
9. Сухі трансформатори повинні працювати в межах визначеної перевантажувальної здатності.
10. Підтримуйте низький рівень шуму в сухих трансформаторах.
Технічні дані 10 кВ SCB(9) із литої смоли F класу ізоляції сухого силового трансформатора | ||||||||||||||
Втрати (кВт) | Рівень ізоляції | Вага (кг) | Габаритні розміри (мм) | Габаритний розмір із захисним кожухом | ||||||||||
Номінальна місткість | Група напруги (кВ) | Спосіб підключення | (120 ℃) | Струм холостого ходу | (L) | (W) | (H) | (L) | (W) | (H) | ||||
(кВА) | HV | LV | Без навантаження | навантаження | % | |||||||||
10 | 0.15 | 0.325 | 4.5 | 130 | 600 | 450 | 490 | 900 | 800 | 850 | ||||
20 | 0.185 | 0.63 | 4 | 170 | 600 | 450 | 560 | 900 | 800 | 850 | ||||
30 | 0.215 | 0.75 | 3.2 | 330 | 620 | 450 | 650 | 1050 | 900 | 1000 | ||||
50 | 0.305 | 1.055 | 2.8 | 380 | 620 | 450 | 750 | 1050 | 900 | 1000 | ||||
63 | 0.37 | 1.28 | 2.7 | 440 | 750 | 500 | 760 | 1050 | 1000 | 1150 | ||||
80 | 0.415 | 1.46 | 2.6 | 510 | 750 | 500 | 760 | 1100 | 1000 | 1150 | ||||
100 | 0.45 | 1.665 | 2.4 | 590 | 750 | 500 | 890 | 1150 | 1100 | 1250 | ||||
125 | 11 | Dyn11 | 0.53 | 1.995 | 2.2 | 650 | 1060 | 600 | 1020 | 1350 | 1050 | 1200 | ||
160 | 10.5 | 0.4 | 0.61 | 2.25 | 2.2 | П/П | 780 | 1060 | 600 | 1060 | 1400 | 1050 | 1250 | |
200 | 10 | Yyn0 | 0.7 | 2.675 | 2 | 930 | 1060 | 710 | 1120 | 1450 | 1100 | 1350 | ||
250 | 6.3 | 0.81 | 2.92 | 2 | 1040 | 1100 | 710 | 1140 | 1500 | 1150 | 1400 | |||
315 | 6 | 0.99 | 3.67 | 1.8 | 1180 | 1150 | 710 | 1195 | 1500 | 1200 | 1450 | |||
400 | 1.1 | 4.22 | 1.8 | 1450 | 1260 | 870 | 1285 | 1600 | 1250 | 1600 | ||||
500 | 1.305 | 5.17 | 1.8 | 1630 | 1290 | 870 | 1355 | 1600 | 1300 | 1650 | ||||
630 | 1.51 | 6.22 | 1.6 | 1900 | 1450 | 870 | 1420 | 1800 | 1300 | 1700 | ||||
630 | 1.46 | 6.31 | 1.6 | 1900 | 1500 | 870 | 1370 | 1850 | 1300 | 1650 | ||||
800 | 1.71 | 7.36 | 1.6 | 2290 | 1550 | 870 | 1570 | 1900 | 1300 | 1800 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2700 | 1600 | 870 | 1665 | 1950 | 1300 | 1950 | ||||
1250 | 2.35 | 10.26 | 1.4 | 3130 | 1680 | 1120 | 1765 | 2050 | 1350 | 2000 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3740 | 1750 | 1120 | 1860 | 2100 | 1400 | 2100 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4150 | 1770 | 1120 | 1865 | 2150 | 1500 | 2100 | ||||
2500 | 4.5 | 18.18 | 1.2 | 4810 | 1870 | 1120 | 1950 | 2200 | 1500 | 2200 | ||||
3150 | 5.78 | 23.7 | 1 | 5800 | 1950 | 1120 | 1900 | 2350 | 1600 | 2250 | ||||
4000 | 6.7 | 28.5 | 1 | 7100 | 2100 | 1120 | 2050 | 2400 | 1600 | 2300 | ||||
(Примітка): (Діапазон відведення високої напруги) ±5%; ±2×2,5%, частота: 50 Гц. |
