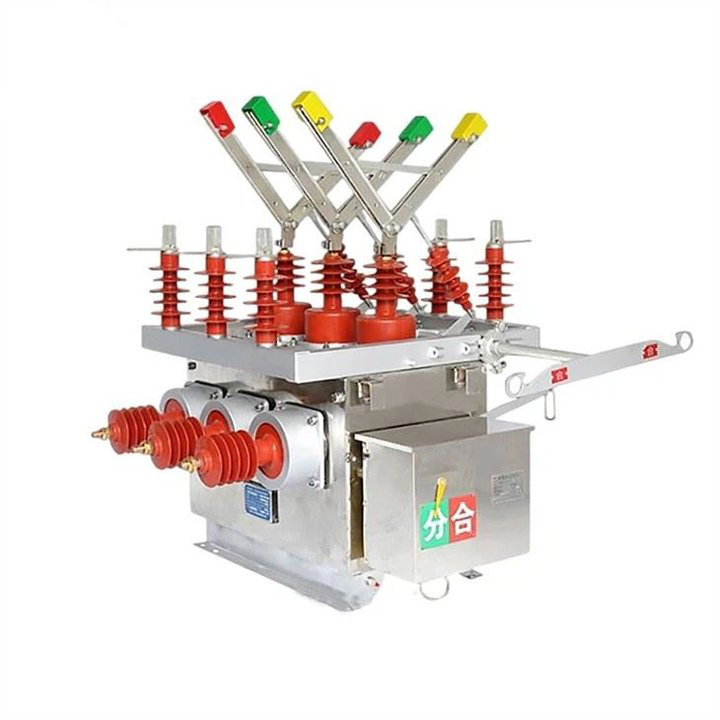

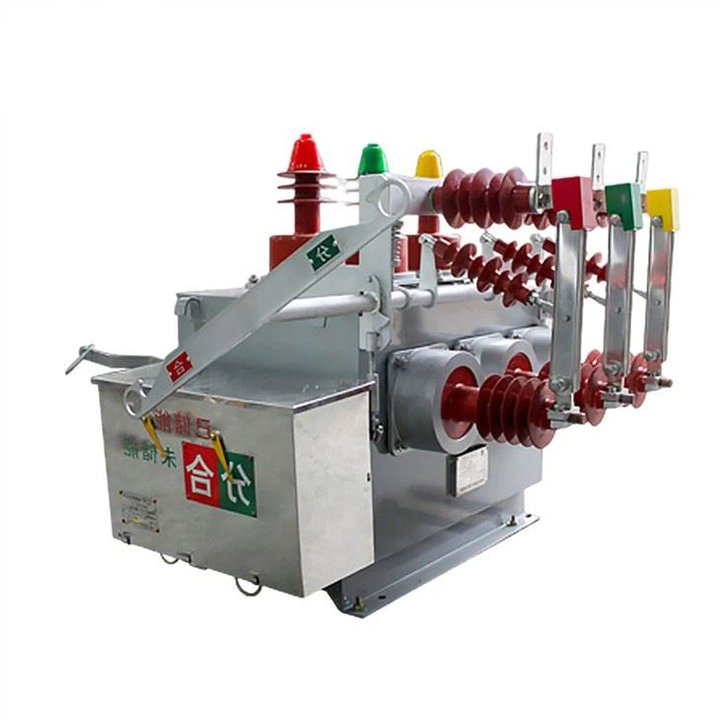

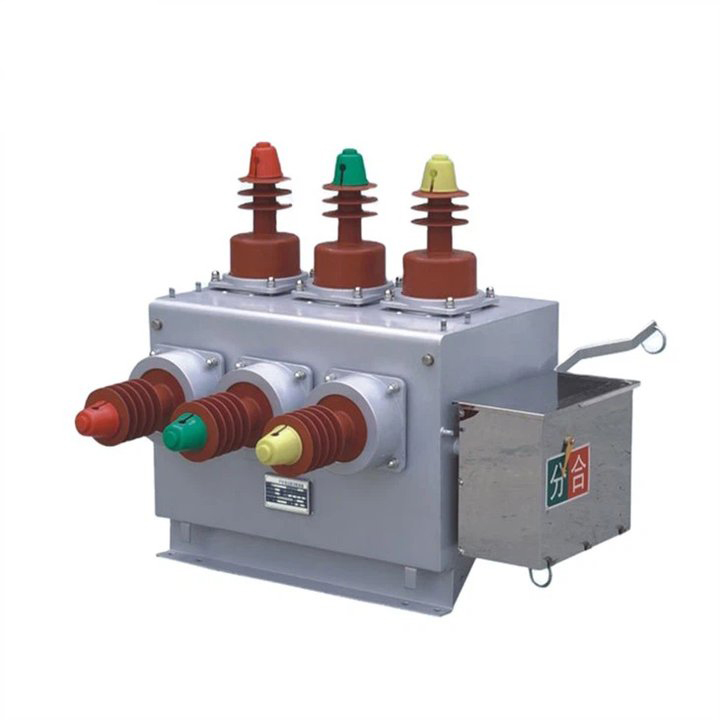

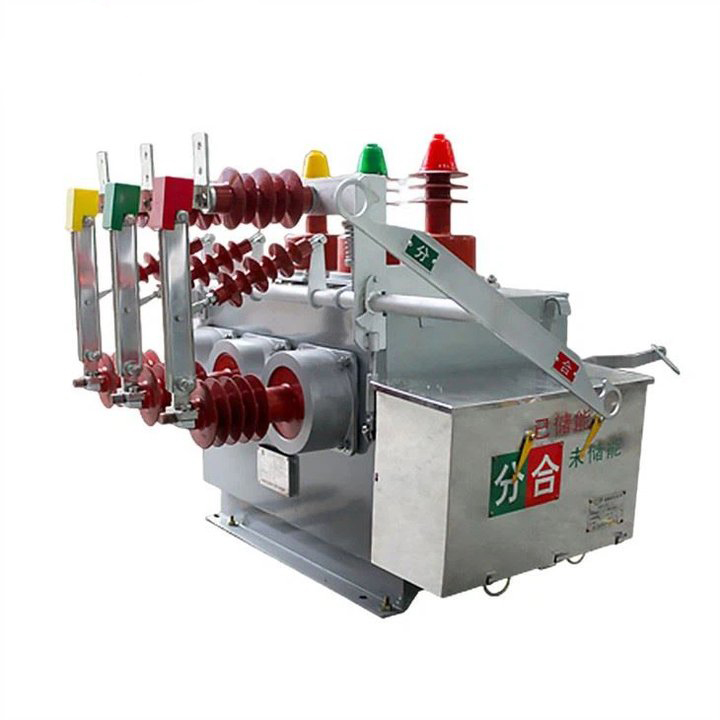

LiuGao з гордістю є провідним виробником вакуумних автоматичних вимикачів для зовнішнього використання. Вакуумний вимикач високої напруги типу 11KV VK, наріжний камінь зовнішнього електророзподільного обладнання, розроблений для номінальної напруги 12kV і трифазного змінного струму, що працює на частоті 50Hz. Розгорнутий в основному в різних місцях, таких як сільські електромережі, міські електромережі, залізниці, шахти, порти та інші системи розподілу електроенергії, цей автоматичний вимикач відіграє вирішальну роль у зовнішніх повітряних лініях. Автоматичний вимикач ZW10-12F, розроблений з точністю для вимикання та вимикання струмів навантаження, реагування на струми перевантаження та керування струмами короткого замикання в системі живлення, є життєво важливим компонентом для комутації та захисту електромережі. Його надійна конструкція та зовнішня сумісність роблять його добре придатним для різноманітних застосувань, забезпечуючи надійну роботу в різних умовах навколишнього середовища. Виберіть LiuGao для передових інновацій, які переосмислюють стандарти вакуумних вимикачів для зовнішнього використання.
Liugao є постачальником високовольтних вакуумних вимикачів типу VK на 11 кВ. Зовнішній високовольтний вакуумний вимикач ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) є зовнішнім обладнанням для розподілу електроенергії, розробленим для номінальної напруги 12 кВ і трьох- фаза змінного струму 50 Гц. Він знаходить застосування в сільських електромережах, міських електромережах, залізницях, шахтах, портах та інших системах розподілу електроенергії. Спеціально розроблений для зовнішніх повітряних ліній, він ефективно справляється з такими завданнями, як розрив і замикання струмів навантаження, струмів перевантаження та струмів короткого замикання в енергосистемі, одночасно забезпечуючи захист і комутацію електромережі.
Наш вакуумний автоматичний вимикач високої напруги для зовнішнього використання ZW10-12(ZW10-12、ZW10-12F、ZW10-12G) використовує спеціальні заходи проти конденсації всередині, забезпечуючи оптимальну ізоляцію в коробці. Метод передачі включає в себе запатентовану технологію, що забезпечує легку установку та надійну роботу для запобігання проблемам з роботою автоматичного вимикача, викликаним механічними несправностями. Цей відбійник працює без потреби в маслі або газі, що забезпечує компактну та легку конструкцію. Завдяки захисту від трансформаторного струму він витримує великі шунтові струми, мінімізуючи забруднення та усуваючи потребу в обслуговуванні. Режим керування може бути електричним або ручним, що забезпечує універсальність в експлуатації та обслуговуванні.
Таким чином, вакуумний вимикач високої напруги для зовнішньої експлуатації ZW10-12 виділяється своєю міцною конструкцією, ефективною продуктивністю та можливістю адаптації до різних сценаріїв розподілу електроенергії поза приміщенням.
Спосіб монтажу: бічний, середній
Температура навколишнього повітря: верхня межа +40С, нижня межа -30С; ;
Висота над рівнем моря: ≤2000 м (якщо потрібно збільшити висоту, номінальний рівень ізоляції повинен бути відповідно збільшений);
Тиск вітру: не більше 700 Па (еквівалентно швидкості вітру 34 м/с);
Амплітуда: інтенсивність землетрусу 8 градусів;
Рівень забруднення: І клас;
Максимальний добовий перепад температур: не більше 25С.
Модель | ZW10-12、ZW10-12F、ZW10-12G | ||||||
Номер | Параметр | одиниця | Значення | ||||
1 | Номінальна напруга | кВ | 12 | ||||
2 | Номінальний струм | A | 630 | ||||
3 | Номінальна частота | Гц | 50 | ||||
4 | Витримувана напруга промислової частоти | кВ | 42/48 | ||||
5 | Напруга грозового імпульсу (пікове значення) | кВ | 75/85 | ||||
6 | Номінальний струм відключення короткого замикання | кА | 16 | 20 | 25 | ||
7 | Номінальний струм увімкнення короткого замикання (пікове значення) | кА | 40 | 50 | 50 | ||
8 | Номінальний короткочасний струм | кА | 16 | 20 | 25 | ||
9 | Номінальний піковий струм | кА | 40 | 50 | 50 | ||
10 | Номінальна тривалість короткого замикання | S | 4 | ||||
Іл | Номінальна послідовність операцій | Очки-0,3 с-комбіновані бали- 180с-комбіновані бали | |||||
12 | Номінальний час відключення струму короткого замикання | Другосортний | 30 | ||||
13 | Механічне життя | Другосортний | 10000 | ||||
14 | Рухомий контакт дозволяє накопичити товщину зносу | мм | 3 | ||||
15 | Номінальна робоча напруга з пружинним робочим механізмом типу CT | закриваюча котушка | V | 220В постійного або змінного струму | |||
Відкриття котушки | |||||||
16 | Номінальний робочий струм котушки відключення від надструму | A | 5 | ||||
17 | вага | Кг | 150 |
