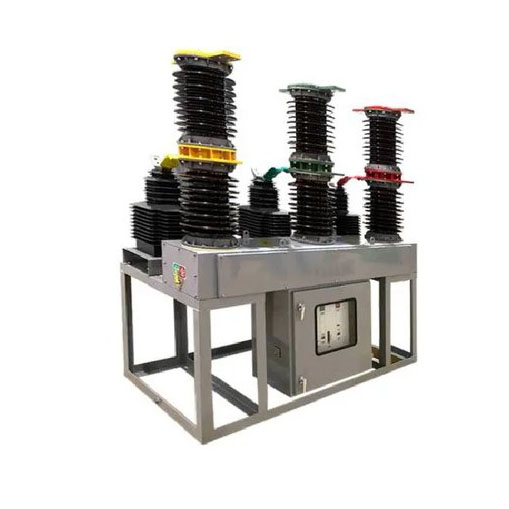

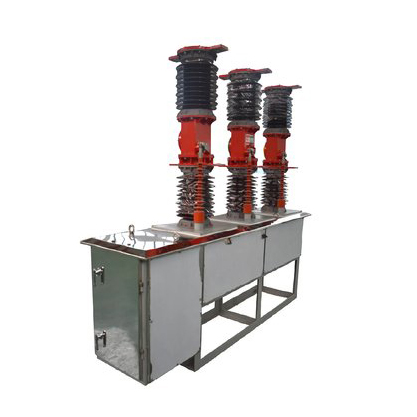

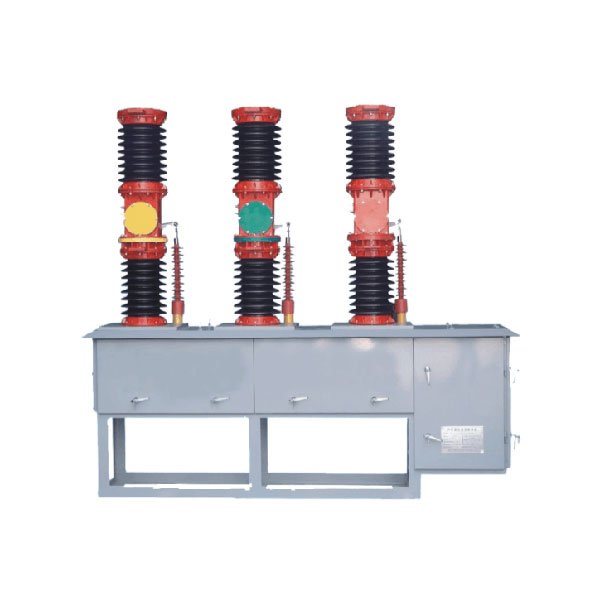

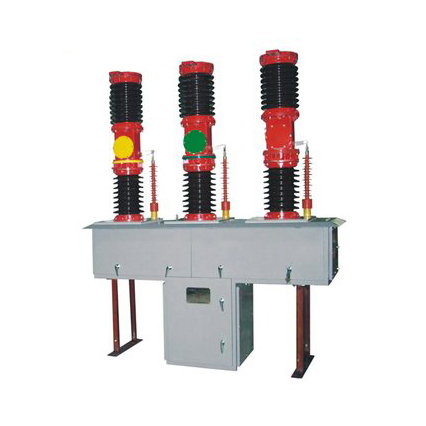

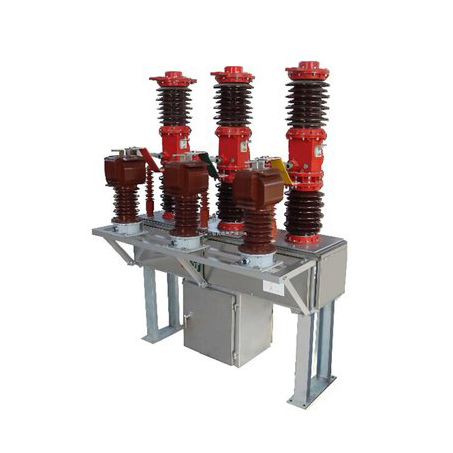

66KV зовнішній вакуумний вимикач з роз'єднувачем

Liugao з гордістю виступає як видатний виробник вакуумних вимикачів для внутрішнього використання, представляючи зовнішній вакуумний вимикач із роз’єднувачем на 66 кВ — зразковий електричний пристрій, розроблений для трифазних систем змінного струму 50/60 Гц з номінальною напругою 40,5 кВ. Оснащене пружинним приводом або електромагнітним приводом, це зовнішнє обладнання забезпечує точне керування електричним відкриванням і закриванням. Крім того, він пропонує гнучкість ручного керування, дозволяючи як ручне зберігання, так і роботу за відсутності електричного керування. Розроблений відповідно до міжнародних стандартів, зокрема IEC62271-100 «Автоматичні вимикачі змінного струму високої напруги» та IEC-56 «Автоматичні вимикачі змінного струму високої напруги», встановлені Міжнародною електротехнічною комісією, цей автоматичний вимикач перевершує суворі вимоги щодо безпеки та продуктивності у високовольтних умовах. програми розриву ланцюга напруги. Довіряйте LiuGao передовим рішенням, які переосмислюють стандарти вакуумних вимикачів для зовнішнього використання, забезпечуючи неперевершену безпеку, точність і надійність.

Надіслати запит

Опис продукту

Liugao є постачальником зовнішнього вакуумного вимикача з роз’єднувачем на 66 кВ. Вакуумний вимикач типу ZW7-40.5 в основному використовується для зовнішнього керування та захисту системи електропередачі 36 кВ, також застосовується до міських і сільських мереж розподілу електроенергії та промислових і гірничодобувних підприємств у нормальній роботі та захист від короткого замикання. Загальна структура ізолятора тип продукту стовпа; вбудований вакуумний переривник типу на вазі, порцелянова ваза для наступної вази на стовпі. Для частого місця експлуатації. І має гарне ущільнення, антистаріння, високий тиск, відсутність горіння, відсутність вибуху, довгий термін служби, зручне встановлення та функції обслуговування.

Вакуумний автоматичний вимикач для зовнішнього використання 66 кВ із роз’єднувачем. Робоче середовище

1 Температура навколишнього середовища: -40℃~+40℃;

2 Висота: ≤1000 м;

3 Максимальна швидкість вітру становить 10 км/год, мінімальна швидкість вітру для номінального рівня (132/230 кв) становить 3,2 км/год;

4 Інтенсивність землетрусу: ≤8 рівень;

5 Мінімальна номінальна шлях витоку: 31 мм/кВ;

6 Ступінь забруднення повітря: IV клас.

Вакуумний автоматичний вимикач для зовнішнього використання 66 кВ із характеристиками роз’єднувача

Зовнішній високовольтний вакуумний вимикач ZW7-40.5 в основному складається з інтегрованого стовпа, трансформатора струму, робочого механізму та коробки. Цей тип автоматичного вимикача має мініатюрну конструкцію, а корпус виготовлений з високоякісної сталевої коробки. Трансформатори струму можна вибрати відповідно до потреб користувача. Зовнішній високовольтний вакуумний вимикач ZW7-40.5 і відповідна комбінація інтелектуального керування. Операцію відкриття та закриття перемикача можна реалізувати локально, а також можна дистанційно керувати через інтерфейс зв’язку. Іншу інформацію про автоматичний вимикач також можна передати в центр керування, а канал зв’язку може вибрати кабель, оптичне волокно, GPRS/CDMA, GSM тощо.

Специфікація вакуумного автоматичного вимикача для зовнішнього використання 66 кВ із роз’єднувачем

Немає.	Пункт			одиниці	Параметри
1	Номінальна напруга			кВ	40.5
2	Оцінений	частота живлення 1 хв	сухий		95
	ізоляція	витримувати напругу	мокрий		80
	рівень	Витримувана напруга грозового імпульсу (пікова)			185
3	Номінальний струм			A	1250, 1600, 2000
4	Номінальний струм відключення короткого замикання			кА	20、25、31.5
5	Номінальна робоча послідовність				O－0,3s -CO- 180s-CO
6	Номінальний струм відключення короткого замикання			Часи	12
7	Номінальний струм короткого замикання (піковий)			кА	50, 63, 80
8	Номінальний пік витримки струму t
9	Номінальний короткочасний струм			кА	20、25、31.5
10	Номінальна тривалість короткого замикання			S	4
11	Середня швидкість відкриття			РС	1,5 ± 0,2
12	Середня швидкість закриття				0,7 ±0,2
13	Тривалість відскоку при замиканні контакту			s	≤2
14	Трифазний синхронізм закриття та відкриття				≤2
15	Час відкриття				≤150
16	Час закриття				≤60
17	Ресурс механізму			Часи	10000
18	Номінальна робоча напруга та номінальна напруга допоміжного контуру			V	DC220、1 10、24
					AC220、110、24
19	Опір постійного струму фазової петлі (без трансформатора струму)			uΩ	100
20	Дозволений накопичувальний знос - товщина динамічного та статичного контакту			мм	3
