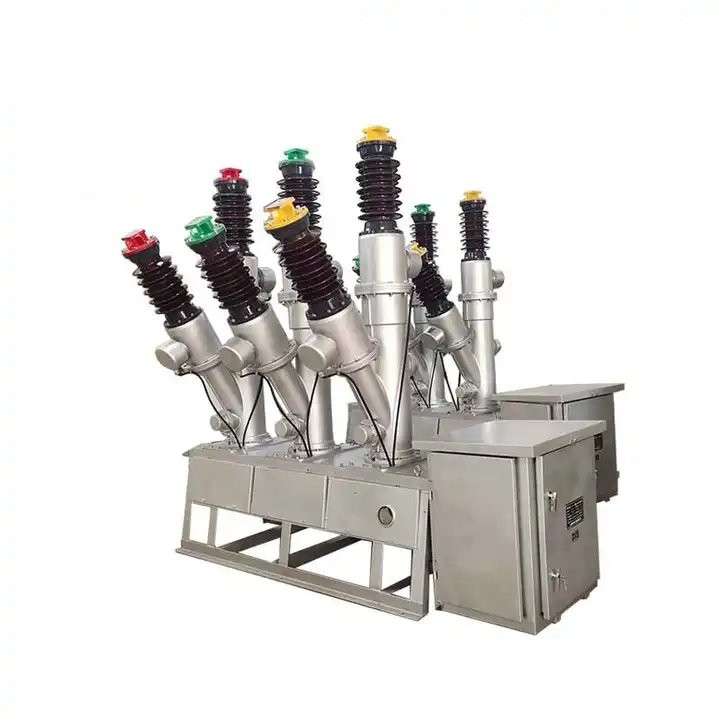

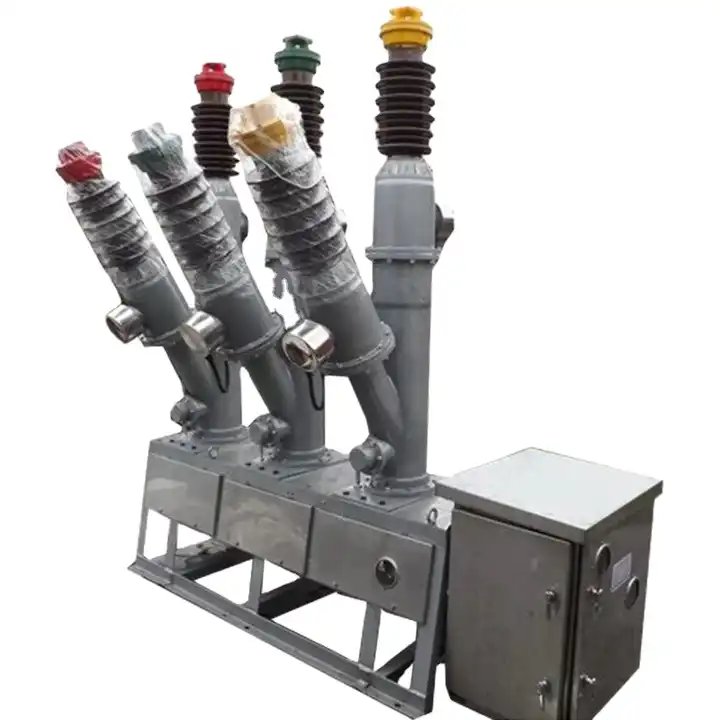

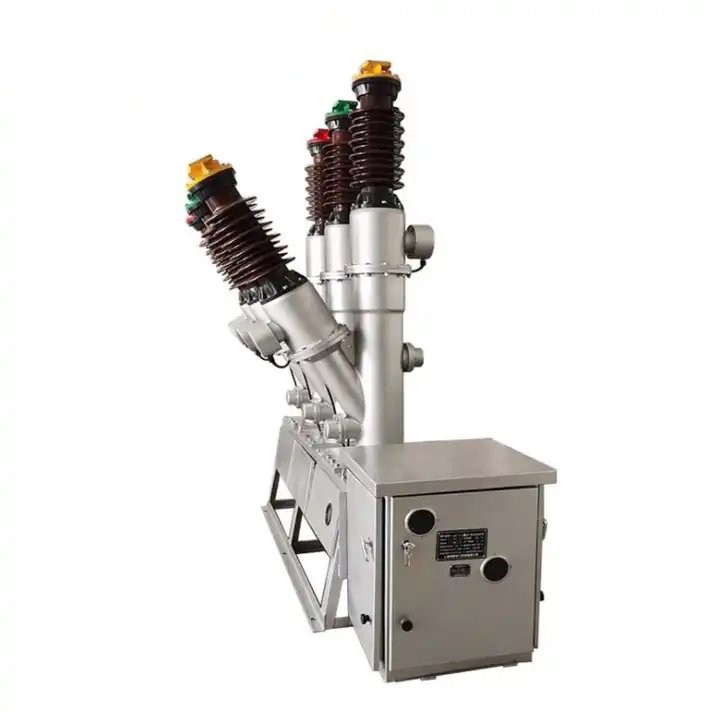

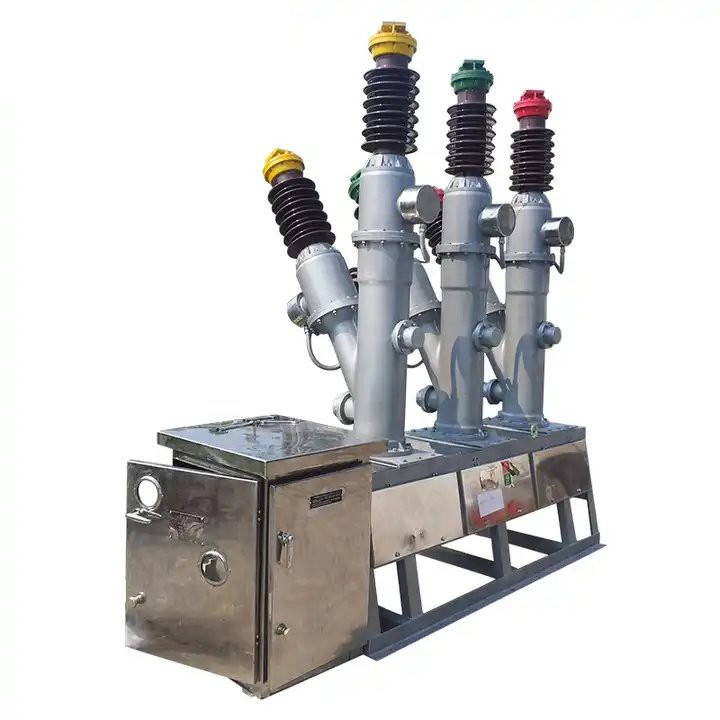

40,5 кВ високовольтний зовнішній газовий вимикач елегаз

LiuGao виступає як спеціальний виробник елегазових вимикачів високої напруги 40,5 кВ для зовнішньої експлуатації. Газові вимикачі елегазові елегазові мають повністю закриту конструкцію, а вторинна обмотка запечатана в литому корпусі з епоксидної смоли для забезпечення ефективної ізоляції. Автоматичний вимикач LW8-40.5Y SF6 має міцний механізм із терміном служби понад 3000 операцій, що забезпечує тривалу надійність. Його ефективність ущільнення є надійною завдяки використанню імпортних ущільнювальних гумових прокладок. Динамічне ущільнення містить ущільнювальне кільце типу "V". з пружинною структурою компенсації тиску, а вторинна клемна панель, надана кооперативним підприємством, забезпечує річний рівень витоку повітря менше 1%. Крім того, вбудований трансформатор струму має повністю закриту структуру з герметичною вторинною обмоткою. з епоксидної смоли для забезпечення оптимальної ізоляції.

Надіслати запит

Опис продукту

Liugao є постачальником елегазових вимикачів високої напруги для зовнішнього використання 40,5 кВ. LW8-40.5 Вимикач для зовнішнього використання високовольтного елегазового вимикача LW8-40.5 призначений для трифазного зовнішнього електропостачання високої напруги змінного струму 50 Гц у системах передачі та розподілу 35 кВ. Він служить для контролю та захисту, а також може використовуватися для розмикання та замикання контактних вимикачів і батарей конденсаторів, з можливістю включення трансформатора струму для функцій вимірювання та захисту. Автоматичний вимикач оснащений пружинним приводним механізмом типу CT14 і відповідає як національному стандарту GB1984-89 під назвою «Автоматичні вимикачі змінного струму високої напруги», так і стандартам Міжнародної електротехнічної комісії IEC56, зазначеним у публікації «Високовольтні вимикачі». напруги змінного струму».

Робоче середовище елегазового вимикача високої напруги 40,5 кВ

1. Висота: не більше 2500; метрів; плато 4000 метрів;

2. Температура навколишнього середовища: -30°C-+40°C (особливі вимоги -40°C-+40°C);

3. Відносна вологість: середньодобова не більше 95%, середньомісячна не більше 90% (25°C);

4. Швидкість вітру: не більше 35 м/с; рівень забруднення I; шлях витоку порцелянової гільзи 1050 мм (1320 мм) (номінальний шлях витоку не менше 25 мм/кВ);

5. Сонячне світло: 0,1 Вт/см;

Технічні характеристики елегазового вимикача високої напруги 40,5 кВ

Без опису		Технічні параметри
1	Номінальна напруга, кВ	72.5			126	145	252
3	Номінальна частота, Гц	50/60
4	Номінальний струм, А	1600~4000					3150~4000
	1 хв. Витримувана напруга живлення	140		230		265	460
	Витримувана напруга грозового імпульсу	325		550		650	1050
5	Номінальна стійкість до короткого замикання	25~40					40~63
	струм, кА
7	Номінальне відключення від короткого замикання	63 ~ 100					100~ 157,5
	струм (піковий), кА
8	Номінальна короткочасність, с	3	3			3	3
	Номінальний струм вимикання поза фазою	10	10			10	10
	Номінальна зарядка кабелю (лінії).	10	31.5			50	125
	струм розриву
	Номінальний тиск газу, МПа	0,4 0,5				0.5	0.6
	Послідовність дій	O-0,3s-CO- 180s-CO
	Швидкість витоку елегазу (на рік)	≤1%
14	Перший з кількох генів	1.5		1.55		1.5	1.3
	Основний опір контуру, мкОм	≤40		≤45		≤45	≤50
	Напруга нагрівача	AC220
	Напруга ланцюга керування та сигнального ланцюга	DC220, DC230
	Напруга двигуна	DC220, DC230
