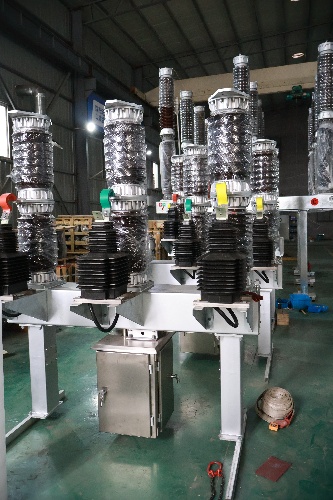

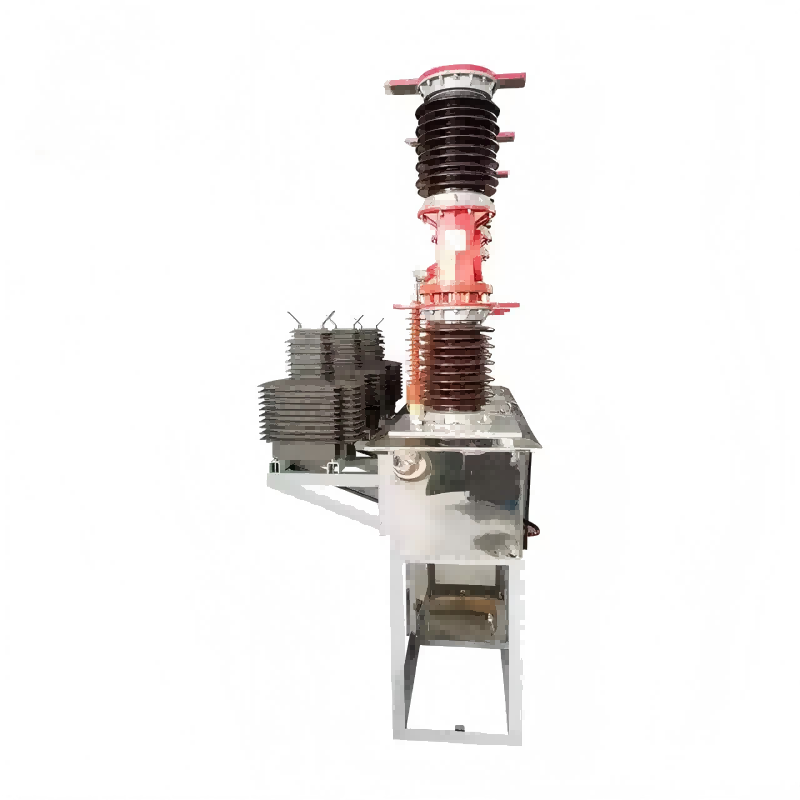

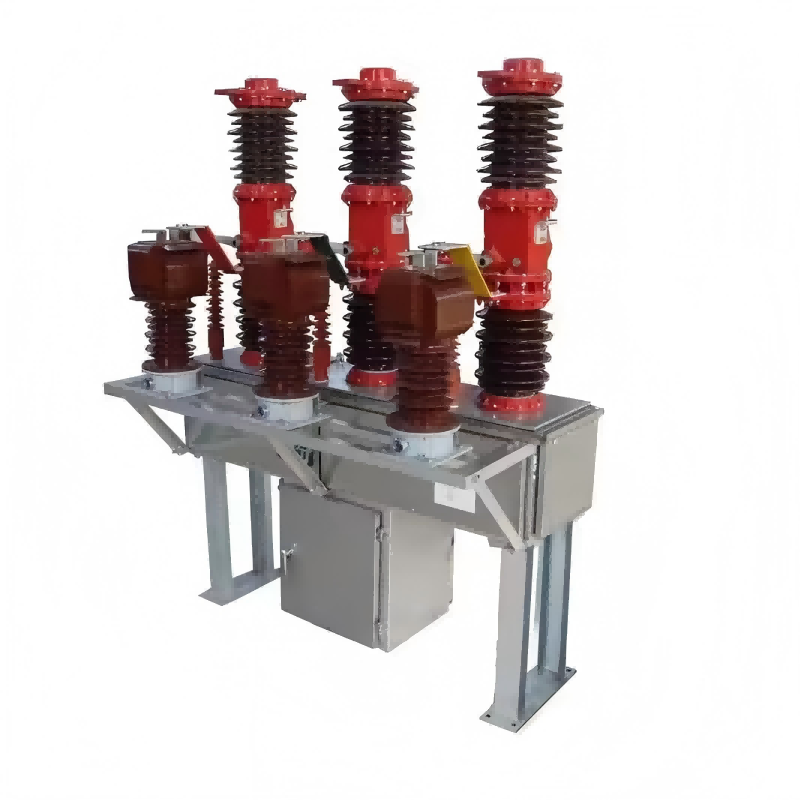

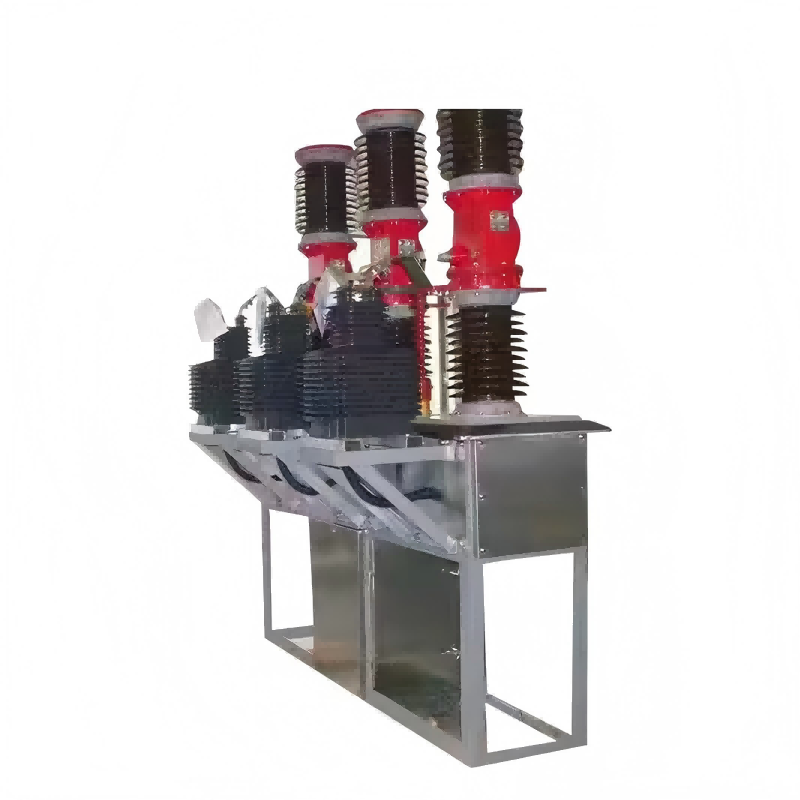

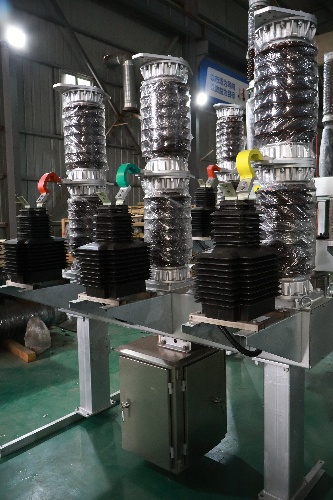

Трифазна висока напруга 35 кВ 40,5 кВ вакуумний вимикач з трансформатором

Незалежно розроблена та вироблена трифазна висока напруга 35 кВ 40 кВ 4 40 кВ 45 кВ 4-фаза з трансформатором підходить для мереж розподілу живлення між містом, забезпечуючи безпечну роботу енергетичної мережі та забезпечення захисту від короткого замикання. Він має хорошу герметичну продуктивність і його легко встановити та обслуговувати. Його хвалили клієнти вдома та за кордоном.

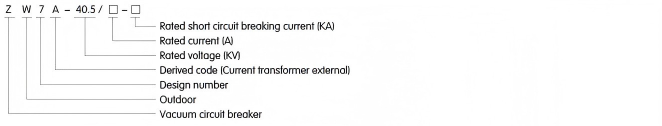

Модель:ZW7-40.5

Надіслати запит

Опис продукту

Введення продукту

Зовнішні вимикачі вакуумних вимикачів ZW7-40.5 на відкритому повітрі розроблені для використання в трифазних системах живлення, що працюють на 50 Гц, та номінальній напрузі 40,5 кВ. Вони використовуються для відключення та підключення струму навантаження, струму перевантаження та струму короткого замикання.

Специфікація

Ні	Опис			одиниця	дані
1	Номінальна напруга			KV	40.5
2	Номінальний рівень ізоляції	1 хв. Частота потужності витримує напругу	Сухе випробування	KV	95
		1 хв. Частота потужності витримує напругу	Вологий тест		80
		Блискавка Імпульс витримує напругу (пік)			185
3	Оцінений струм			A	1250 ； 1600 ； 2500
4	Оцінений струм розриву короткого замикання			З	20 ； 25 ； 31.5
5	Оцінка експлуатаційної послідовності				O-0.3S-CO-180S-CO
6	Оцінений цикл поточного розриву короткого замикання			поєдинка	12
7	Оцінений струм закриття короткого замикання (пікове значення)			З	50; 63; 80
8	Номінальний піковий витриманий струм			З	50; 63; 80
9	Оцінений короткий замикання витримка струму			З	20; 25; 31,5
10	Оцінка тривалості короткого замикання			S	4
11	Зверніться до відстані відкриття			Мм	22 ± 2
12	Зверніться до відстані відкриття			Мм	4 ± 1
13	Середня швидкість поїздки			РС	1,5 ± 0,2
14	Середня швидкість закриття			РС	0,7 ± 0,2
15	Контакт закриття часу відмови			РС	≤2
16	Трифазна основна різниця в часі синхронізації перемикача (Sub)			РС	≤2
17	Час закриття			РС	≤150
18	Час подорожі			РС	≤60
19	Механічний термін експлуатації			поєдинка	10000
20	Оцінка робочої напруги - Напруга допоміжної схеми			V	DC110 / 220 AC110 / 220
21	Опір постійного струму кожної фазової схеми (за винятком трансформатора)			дитячий	≤100
22	Вага			Кг	800

Звичайне робоче середовище

• Температура навколишнього середовища: верхня межа +40 ° C, нижня межа -30 ° C (загальні ділянки), -40 ° C (висота в холодних ділянках);

• Висота: ≤ 1000 м (у міру збільшення висоти рівень номінальної ізоляції відповідно збільшується);

• Вечірній тиск вітру: не більше 700pa (еквівалентна швидкості вітру 34 м/с);

• сейсмічна інтенсивність: не більше 8 ° С;

• Ступінь забруднення: рівень IV;

• Максимальна щоденна різниця температури: не більше 25 ° C
