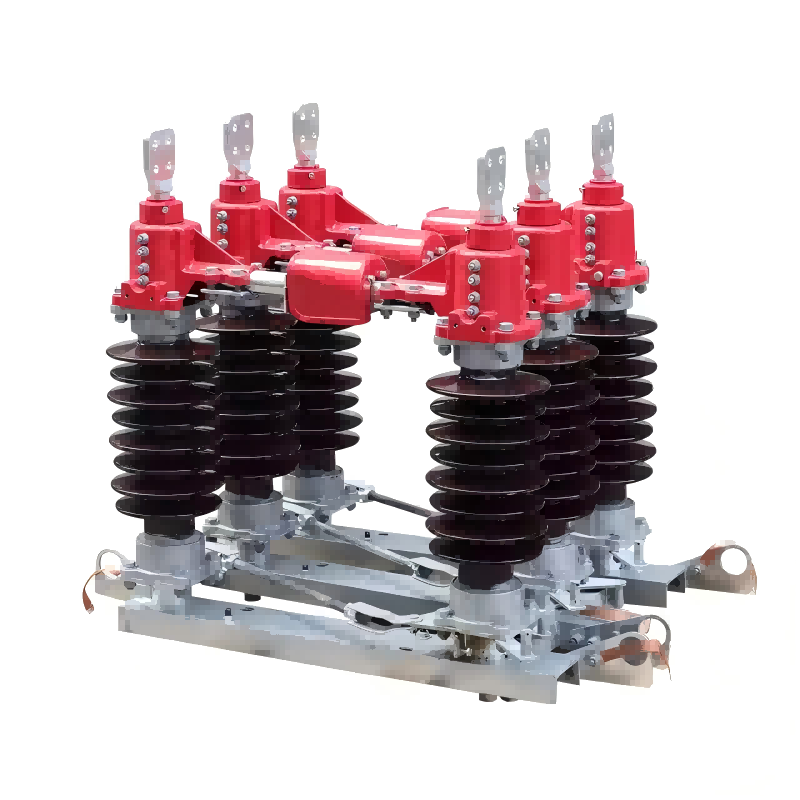

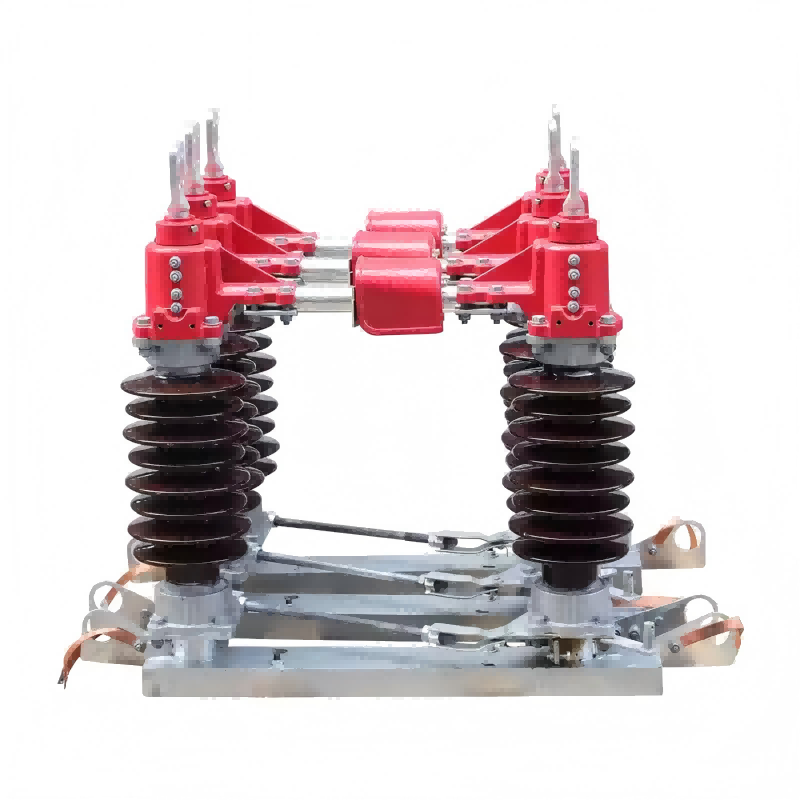

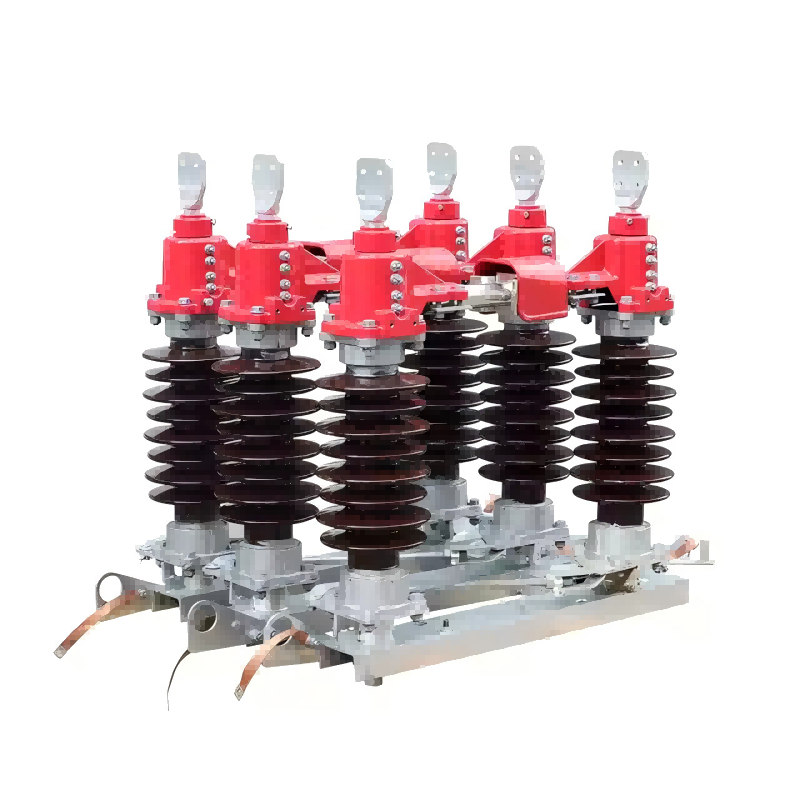

GW4 35kv Відкритий вертикальний трифазний вимикач

Вертикальний трифазний роз’єднувальний вимикач для зовнішнього використання GW4 35 кВ є життєво важливим компонентом високовольтних електричних систем. Він має триполюсну конструкцію з центральним обертовим лезом, що дозволяє ручне або силове підключення та відключення схеми. Він використовує ту саму операцію відкриття та закриття головного вимикача. Під час монтажу лівий і правий контакти повертаються на 90 градусів в одну сторону. Заземлювач спочатку повертається, а потім вставляється прямо всередину. Основний нож виготовлений з міді з товстими посрібленими контактами. Він з’єднує багатошарову провідну клемну структуру з гнучким з’єднувачем із інструментом заземлення. Інструмент заземлення виготовлено з провідної трубки з алюмінієвого сплаву з товстими посрібленими мідними контактами та відкритими металевими частинами, оцинкованими гарячим зануренням. Завдяки використанню високоякісних матеріалів і передового дизайну він забезпечує виняткову адаптивність до навколишнього середовища, здатний витримувати суворі зовнішні умови, такі як сильний вітер і проливний дощ.

Операційне середовище

1. Температура навколишнього середовища: -30°C-+40°C;

2. Висота над рівнем моря: не більше 2000 м (можна надати продукцію з особливими вимогами);

3. Швидкість вітру: не більше 34м/с;

4. На місці установки не повинно бути легкозаймистих речовин, небезпеки вибуху, хімічної корозії та сильної вібрації;

5. Рівень забруднення ізолятора стовпа: загальний тип - рівень 0, а тип захисту від забруднення - рівень II.

Заводська зйомка

Упаковка
