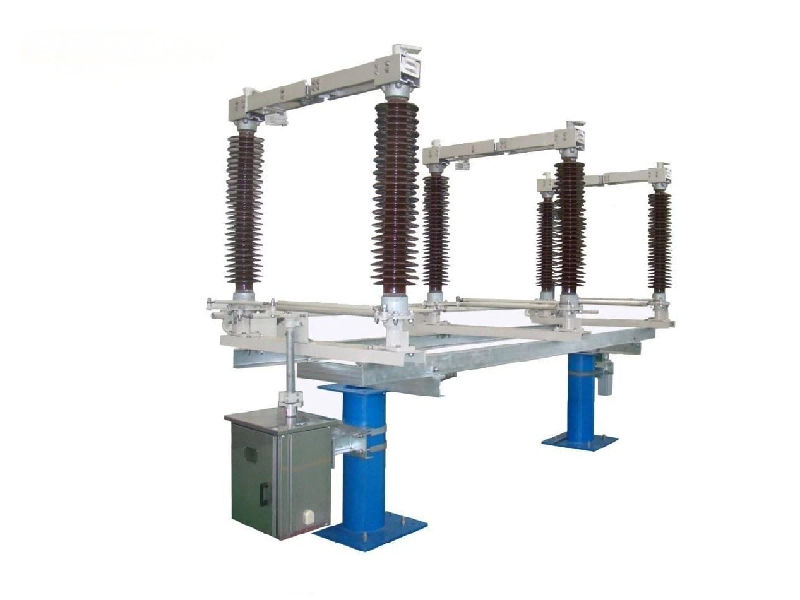

Серія GW4 220 кВ зовнішній вимикач вимикача навантаження

Ізолюючі вимикачі навантаження для зовнішнього використання серії GW4 LUGAO серії 220 кВ — це горизонтальні поворотні роз’єднувачі з подвійною колонкою, які підходять для зовнішніх середовищ, мають високу механічну міцність і чудову стійкість до корозії. Ці роз’єднувачі 220 кВ в основному використовуються для високовольтної бокової ізоляції на підстанціях. Під час перевірки або технічного обслуговування роз'єднувач створює повітряний ізоляційний розрив, забезпечуючи фізичне відділення ізольованого обладнання від системи під напругою. Вони також можуть використовуватися із заземлювачем для безпечного блокування.

Модель:GW4

Надіслати запит

Опис продукту

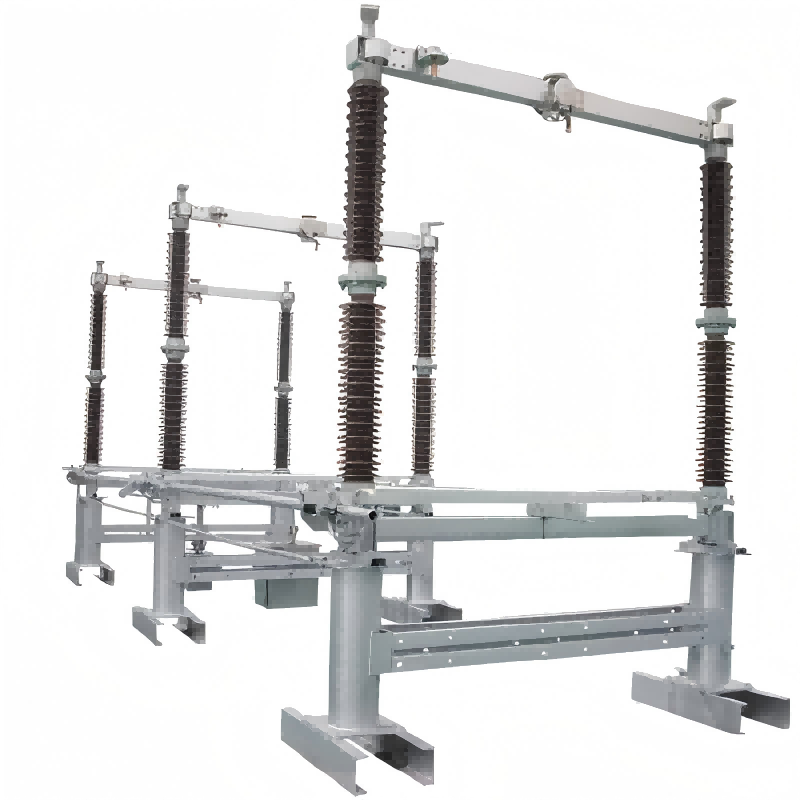

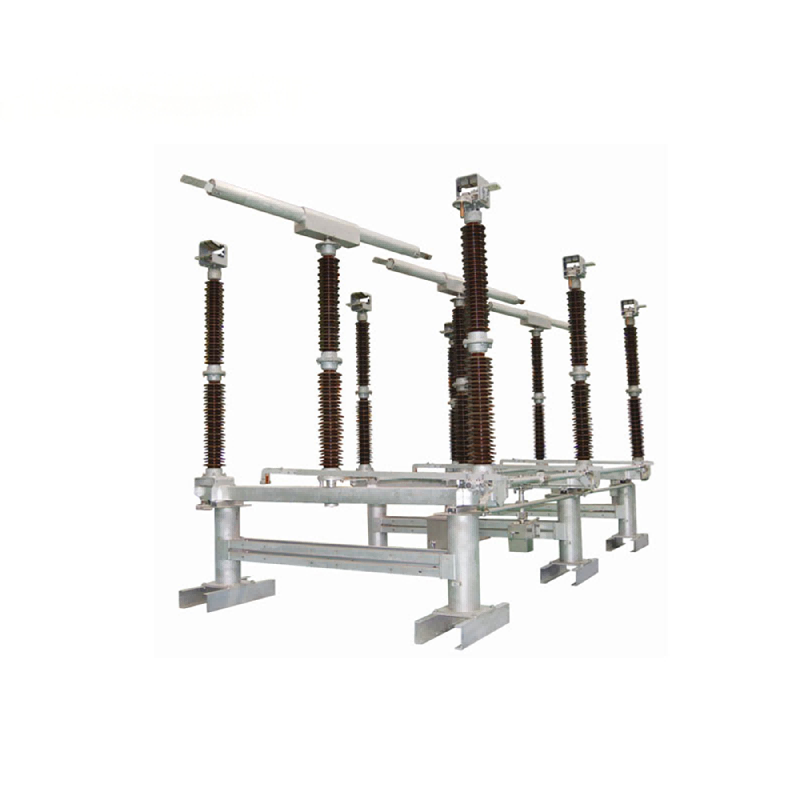

Двоколонковий горизонтальний поворотний роз’єднувач Lugao GW4 має дві ізоляційні колони на фазу, кожна з яких увінчана провідним стрижнем. Робочий механізм обертає ізоляційні стовпи, приводячи в рух струмопровідний стрижень для розмикання та замикання вимикача. Додавання вимикачів заземлення з обох боків основи можна узгодити з Lugao. Контакти виготовлені з гнутих мідних пластин і зібрані з струмопровідним стрижнем для легкого обслуговування та заміни. Підходить для зовнішнього використання, сталева поверхня оцинкована гарячим способом для стійкості до корозії, що забезпечує тривалу роботу навіть за несприятливих погодних умов. Провідний стрижень виготовлений з легкого алюмінієвого сплаву, що забезпечує велику площу розсіювання тепла та високу міцність.

Ізолюючий вимикач навантаження для зовнішнього використання серії GW4 на 220 кВ доступний у різних напругах. Зв’яжіться з Lugao, щоб отримати відповідну конфігурацію для конкретної програми.

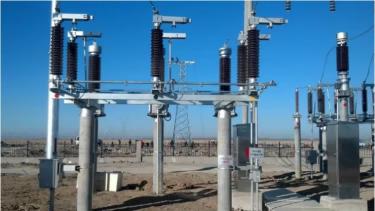

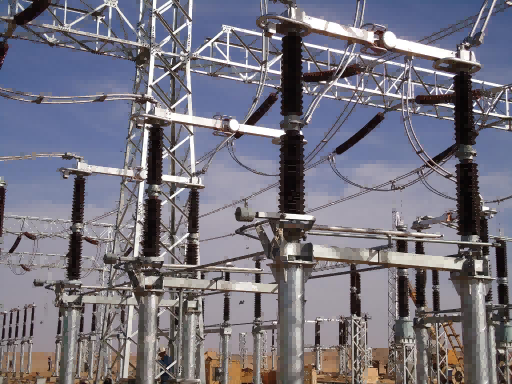

Сценарії використання

Технічні параметри

	одиниця	GW4-126	GW4-145	GW4-252	GW4-420
Номінальна напруга	КВ	126	145	252	420
Номінальна частота	Гц	50	50\60	50\60	50\60
Номінальний струм	A	1250~4000	1250~4000	1250~4000	1250~4000
Номінальний короткочасний струм і тривалість	KA/с	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Номінальний піковий струм	КА	80~125	80~125	80~160	80~160
