Як високовольтні автоматичні вимикачі збалансовують надійність, ефективність і безпеку в енергосистемах?

У величезній гучній мережі сучасної електромережі точиться тиха битва. З одного боку, попит на надійну, безперебійну електроенергію проходить через сотні кілометрів ліній електропередач і трансформаторів. З іншого боку, постійна загроза збоїв — удари блискавки, повалені дерева, збої обладнання — які можуть посилити руйнівні струми через систему. Охоронцями цієї крихкої рівноваги єАвтоматичний вимикач високої напруги. Це не просто перемикачі; це складні електромеханічні системи, які повинні виконувати парадоксально просте, але надзвичайно складне завдання: переносити нормальний струм навантаження без втрат протягом багатьох років, але протягом мілісекунд, переривати величезний струм несправності. Це суть інженерного завдання: як високовольтний вимикач збалансовує три найважливіші стовпи роботи енергосистеми — надійність, ефективність і безпеку, які часто діють у протилежних напрямках?

Відповідь полягає в поєднанні передових фізичних принципів, ретельного інженерного проектування та інтелектуальної системної інтеграції. Надійність досягається завдяки використанню міцних матеріалів, численним запасам міцності та прогностичній діагностиці. Ефективність оптимізована за рахунок контактів з низьким опором, мінімальної робочої енергії та тривалих інтервалів технічного обслуговування. Безпека забезпечується використанням інертних дугогасних середовищ, надійних блокувань і можливостей дистанційного керування. Автоматичний вимикач високої напруги повинен служити ідеальним провідником за нормальних умов і ідеальним ізолятором за умов несправності — подвійність, яка досягається точним контролем дуги. Баланс — це не статична точка, а динамічна ціль, що розвивається, у міру розвитку технологій і зміни вимог до мережі. У цій статті будуть розглянуті основні компоненти цього балансу, досліджені фізичні, механічні та контрольні стратегії, які дозволяють сучасному високовольтному автоматичному вимикачу перевершувати всі три стовпи. Ми також поділимося технічними специфікаціями та операційними уявленнями, які сприяють розробці та вибору цих критичних компонентів.

Зміст

• 1. Фізика переривання: як гасне дуга?
• 2. Основа надійності: що робить автоматичний вимикач надійним протягом десятиліть?
• 3. Стовп ефективності: як автоматичний вимикач може мінімізувати втрати?
• 4. Стовп безпеки: як забезпечується захист персоналу та системи?
• 5. Акт балансування: як ці три стовпи конфліктують і співпрацюють?
• Часті запитання (FAQ)
• Висновок: майбутнє конструкції автоматичних вимикачів

1. Фізика переривання: як гасне дуга?

Щоб зрозуміти, як високовольтний вимикач збалансовує свої основні завдання, ми повинні спочатку зрозуміти фундаментальну фізику гасіння дуги. Коли контакти частини вимикача знаходяться під навантаженням, через зазор утворюється електрична дуга. Ця дуга є високотемпературною плазмою, яка проводить струм і, якщо її не зупинити, продовжуватиме переносити струм пошкодження необмежений час. Робота автоматичного вимикача полягає в тому, щоб змусити цю дугу згаснути при наступному природному нульовому струмі. Проблема полягає в тому, що дуга створює іонізований шлях, який може швидко запалюватися знову, коли напруга зростає після нульового струму. Ключ до успішного переривання полягає в тому, щоб деіонізувати розрив і відновити його діелектричну міцність швидше, ніж накопичується перехідна напруга відновлення (TRV).

Основним механізмом гасіння дуги в сучасних автоматичних вимикачах високої напруги є використання дугогасного середовища. Це може бути газ гексафторид сірки (SF6), вакуум або нафта, кожна з яких має власний набір фізичних властивостей. SF6 є електронегативним, тобто його молекули легко захоплюють вільні електрони, запобігаючи утворенню дугового каналу. Це робить його надзвичайно ефективним як при високій напрузі, так і при великих струмах. У конструкції автоматичного вимикача використовується такий принцип: рухомий контакт, з’єднаний з надувним циліндром, стискає елегаз під час розмикання. Потім цей газ під тиском направляється через сопло в область дуги, змітаючи іонізовані частинки та охолоджуючи плазму. Це фізичний принцип, який дозволяє високовольтному автоматичному вимикачу переривати величезні струми замикання всього за 30-50 мілісекунд.

Зв’язок між цими особливостями конструкції та загальним балансом автоматичного вимикача є тісним. Вибір середовища переривання визначає вплив на навколишнє середовище, вимоги до обслуговування та фізичний розмір обладнання. SF6, хоч і надзвичайно ефективний, має високий потенціал глобального потепління (GWP), що призводить до зростаючого поштовху до альтернатив. Вакуумні вимикачі, пропонуючи відмінну продуктивність при середній напрузі, вимагають кількох секційних блоків переривання для високовольтних застосувань. Тому вибір середовища переривання є ключовим елементом балансування, оскільки він безпосередньо впливає на експлуатаційну надійність, вартість та екологічну стійкість автоматичного вимикача.

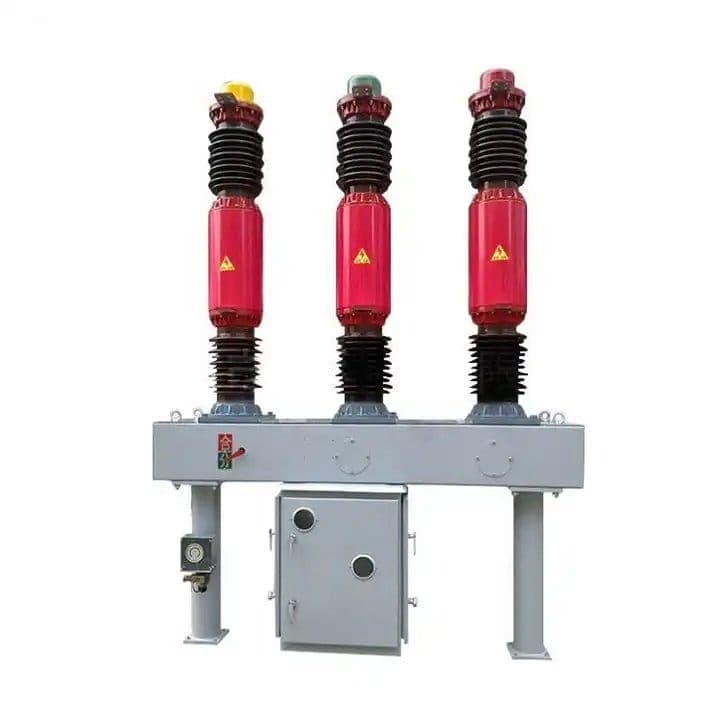

Наша фабрика в Лугао розробила серію автоматичних вимикачів високої напруги, які оптимізують процес гасіння дуги для різних потреб застосування. Для застосувань на рівні трансмісії (≥72,5 кВ) ми пропонуємо елегазові вимикачі з вдосконаленою технологією нагнітання та самовибуху, що поєднує високу вимикальну здатність при короткому замиканні з низькою робочою енергією. Механізм самовибуху використовує енергію самої дуги, щоб допомогти стиснути газ, зменшуючи механічну енергію, необхідну від робочого механізму, підвищуючи загальну ефективність. У наведеній нижче таблиці наведені типові характеристики відключення наших моделей автоматичних вимикачів високої напруги.

2. Основа надійності: що робить автоматичний вимикач надійним протягом десятиліть?

В електроенергетиці надійність часто є найвищим пріоритетом. Автоматичний вимикач високої напруги є стратегічним активом, і його вихід з ладу може мати катастрофічні наслідки. Надійність не досягається однією особливістю; це результат продуманої філософії дизайну, яка охоплює вибір матеріалів, механічну конструкцію, екологічну стійкість і прогнозну діагностику. Сучасний автоматичний вимикач високої напруги повинен бути здатний перебувати в стані бездіяльності протягом місяців, навіть років, а потім, коли це необхідно, спрацьовувати з абсолютною впевненістю. Досягнення такого рівня надійності є тріумфом інженерії.

Основа надійності лежить у виборі матеріалу. Для шляху підведення струму контактна система є особливо критичною. Контактні поверхні, як правило, посріблені або зі сплаву срібло-вольфрам, вибрані через їх високу електропровідність і стійкість до контактного зварювання. Контактний тиск ретельно контролюється, щоб підтримувати низький опір, не викликаючи надмірного зносу під час тривалого закритого положення. Використовувані мастила розроблені спеціально для тривалого терміну служби механічного механізму. Мастила вибираються через їхню здатність зберігати свої властивості в широкому діапазоні температур, забезпечуючи безперебійну роботу протягом усього терміну служби автоматичного вимикача. Це не готові компоненти; вони розроблені спеціально для вимогливого середовища високовольтних автоматичних вимикачів.

Механічна конструкція робочого механізму не менш важлива. Механізм повинен бути здатний переміщувати масу рухомого контактного вузла з достатньою швидкістю для досягнення необхідного часу переривання багаторазово та надійно протягом тисяч операцій. Це досягається за допомогою комбінації пружинних, гідравлічних або пневматичних систем накопичення енергії. Пружинні механізми, хоч і простіші за конструкцією, повинні мати пружини, здатні зберігати свою силу протягом десятиліть. Ось чому пружини часто попередньо натягуються на заводі, а механізм розроблений таким чином, щоб мінімізувати кількість рухомих частин, зменшуючи ймовірність механічного зносу та поломки.

Стійкість до навколишнього середовища є ще одним ключовим елементом надійності. Автоматичні вимикачі високої напруги часто встановлюються на вулиці, де вони піддаються впливу дощу, снігу, льоду, соляних бризок і екстремальних температур. Газ SF6 всередині переривника забезпечує чисте контрольоване середовище для контактів, але зовнішня конструкція має бути захищена. Це досягається за рахунок ретельного проектування корпусу, ущільнень і використання високоякісних матеріалів, стійких до корозії. Використовуваний ізолятор є критичним; керамічні або полімерні ізолятори повинні витримувати напругу і забруднення навколишнього середовища. Наша фабрика вLugao Power Co., Ltd.використовує лише високоякісні матеріали, а наші автоматичні вимикачі перевірені на витримку в екстремальних умовах, що забезпечує тривалу надійність.

Сучасні автоматичні вимикачі все частіше оснащуються системами контролю стану. Ці системи контролюють робочий механізм, тиск газу, хід контакту та електричне коло. Ця інформація використовується для прогнозування збоїв, що дозволяє планувати технічне обслуговування до того, як виникне проблема. Інтеграція датчиків, таких як волоконно-оптичні датчики струму та напруги, надає дані в реальному часі про працездатність автоматичного вимикача, переводячи технічне обслуговування з підходу на основі часу до підходу на основі стану. Це майбутнє надійності: не просто гарантувати, що автоматичний вимикач високої напруги спрацьовує, коли це потрібно, але й знати, що він працюватиме, із постійно зростаючим ступенем упевненості. Поєднуючи ці підходи, сучасний автоматичний вимикач високої напруги досягає рівня надійності, який неможливо було уявити ще одне покоління тому.

3. Стовп ефективності: як автоматичний вимикач може мінімізувати втрати?

Ефективність у контексті високовольтного автоматичного вимикача полягає не в перетворенні енергії з однієї форми в іншу. Йдеться про мінімізацію втрат у нормальному стані під струмом і зменшення енергії, необхідної для роботи. Автоматичний вимикач знаходиться на шляху потоку електроенергії 99,9% часу, і будь-який опір на цьому шляху сприяє втратам тепла (втрати I²R) і зниженню ефективності системи. Тому конструкція контактів і шлях струму має вирішальне значення. Контактний тиск має бути достатнім, щоб мінімізувати контактний опір, але достатньо низьким, щоб уникнути надмірного зносу. Вибір матеріалу є ключовою змінною; посріблені контакти, наприклад, забезпечують надзвичайно низький опір. Крім того, конструкція контактів оптимізована, щоб уникнути гарячих точок або локального нагрівання.

Робоча енергія є ще одним фактором ефективності. Автоматичний вимикач повинен бути здатний швидко розмикати і замикати свої контакти. Енергія, необхідна для цієї операції, черпається з накопиченого джерела енергії, такого як заряджена пружина або гідроакумулятор. Зведення до мінімуму необхідної енергії зменшує розмір і вартість механізму, зменшує навантаження на компоненти та сприяє загальній ефективності системи. Яскравим прикладом цього принципу є конструкція самовибуху, де енергія дуги сприяє стисненню гартівного газу. Використовуючи власну енергію дуги для сприяння процесу переривання, механічна енергія, необхідна від робочого механізму, зменшується, покращуючи загальну ефективність пристрою.

Іншим важливим аспектом ефективності є швидкість витоку елегазу. SF6 є дорогим ізоляційним газом, а також потужним парниковим газом. Будь-який витік означає як фінансові витрати, так і вплив на навколишнє середовище. Сучасні високовольтні автоматичні вимикачі розроблені з надзвичайно низьким рівнем витоку. Високоякісні ущільнення та точні виробничі стандарти гарантують, що газ утримується в переривнику протягом усього терміну його служби. Технологія герметизації в поєднанні з вдосконаленим моніторингом щільності газу гарантує, що автоматичний вимикач працює з оптимальною продуктивністю без витоку навколишнього середовища.

Ефективність високовольтного автоматичного вимикача поширюється за межі його власної роботи на більш широку енергосистему. Забезпечуючи швидке та надійне переривання несправності, автоматичний вимикач мінімізує ризик пошкодження обладнання та відключень електроенергії, що може мати величезні економічні витрати. Автоматичний вимикач є ключовим компонентом сучасної ефективної енергосистеми. Наші автоматичні вимикачі високої напруги розроблені не лише для досконалості в їх власних функціях, але й для того, щоб сприяти загальній ефективності мережі. У наведеній нижче таблиці наведено основні характеристики наших моделей автоматичних вимикачів, що підвищують ефективність.

4. Стовп безпеки: як забезпечується захист персоналу та системи?

Безпека в контексті високовольтних автоматичних вимикачів є багатогранною концепцією. Він охоплює захист самої енергосистеми, захищаючи фізичну інфраструктуру від термічного та механічного пошкодження під час несправності. Це також передбачає захист обслуговуючого персоналу, захищаючи його від ризиків високої напруги та високоенергетичного електричного обладнання. Збій у безпеці може бути катастрофічним, що робить його основним фактором розробки. Безпека не є додатковою функцією; це основний принцип, інтегрований у роботу автоматичного вимикача.

Безпека починається з самого переривника. Вибір ізоляційного середовища, такого як SF6, за своєю суттю забезпечує переваги безпеки. Газ є інертним і негорючим, що усуває ризики пожежі та вибуху, пов’язані з масляними вимикачами. Герметично закритий вимикач також захищає внутрішні контакти від навколишнього середовища, гарантуючи, що захисна функція автоматичного вимикача не буде порушена зовнішнім забрудненням. Корпус розроблений таким чином, щоб витримувати внутрішній тиск від дуги, утримуючи будь-який потенційний збій і захищаючи персонал від наслідків несправності.

На додаток до внутрішньої безпеки переривника, сучасні автоматичні вимикачі високої напруги містять широкий набір захисних блокувань і функцій захисту. Механізм керування розроблено з механічними блокуваннями, які запобігають неправильній роботі. Наприклад, операція замикання механічно блокується, якщо подається команда розмикання, запобігаючи замиканню автоматичного вимикача через несправність. Електрична схема керування так само захищена блокуванням, щоб запобігти численним операціям, які можуть пошкодити механізм. Вимикачі заземлення часто інтегровані, забезпечуючи видимий і перевірений шлях до землі для цілей обслуговування. Ці блокування необхідні для забезпечення безпеки персоналу та надійності енергосистеми.

Іншим важливим аспектом безпеки є обмеження струму пошкодження. Автоматичний вимикач високої напруги є основним пристроєм для відключення струмів замикання, і його здатність робити це швидко мінімізує тривалість замикання. Це зменшує термічне та механічне навантаження на компоненти системи, захищаючи трансформатори, кабелі та генератори від пошкодження. Швидко усуваючи несправність, автоматичний вимикач також зменшує ризик вторинних несправностей, таких як спалах дуги або вибух, які можуть загрожувати персоналу. Окрім самого автоматичного вимикача, належні процедури безпеки та навчання є важливими для захисту персоналу. Автоматичний вимикач розроблено з можливістю дистанційного керування, що дозволяє оператору безпечно перебувати подалі від обладнання під час операції перемикання.

Баланс між безпекою та іншими стовпами має вирішальне значення. Автоматичний вимикач, розроблений з надзвичайними запасами безпеки, може бути більшим, важчим і дорожчим. Однак безпека, яку забезпечує обладнання, є фактором, який не підлягає обговоренню. У таблиці нижче наведено основні функції безпеки, вбудовані в наш автоматичний вимикач високої напруги.

5. Акт балансування: як ці три стовпи конфліктують і співпрацюють?

Наразі ми розглядали надійність, ефективність і безпеку як три різні стовпи. Однак справжня проблема конструкції високовольтних автоматичних вимикачів полягає у взаємодії між ними. Ці три цілі часто суперечать один одному. Наприклад, конструкція, яка максимізує надійність, може включати додаткове резервування, що призведе до збільшення ваги та вартості та потенційно знизить ефективність. У конструкції, яка максимізує ефективність, можуть використовуватися легші матеріали, але ці матеріали можуть не забезпечувати таку ж довгострокову надійність, як важчі та міцніші альтернативи. Мистецтво інженера вимикачів полягає в тому, щоб знайти оптимальну точку балансу.

Розглянемо випадок контактної конструкції. Для досягнення високої надійності контакти повинні бути сконструйовані таким чином, щоб витримувати електричні та термічні навантаження від струму пошкодження. Для цього може знадобитися більша контактна площа або міцніший матеріал, що може збільшити контактний опір і знизити ефективність. І навпаки, щоб досягти високої ефективності, опір контакту має бути мінімізовано, але це може призвести до конструкції, яка буде більш чутливою до контактного зварювання або ерозії. Інженер повинен орієнтуватися в цих суперечливих вимогах, вибираючи матеріали та конструкції, які пропонують найкращий компроміс. Подібним чином, робочий механізм повинен бути розроблений так, щоб бути високонадійним, але його енергоспоживання є фактором загальної ефективності автоматичного вимикача.

Ці три стовпи також співпрацюють. Автоматичний вимикач, який є високонадійним, також безпечніший. Якщо автоматичний вимикач ненадійний, він може не перервати несправність, що призведе до катастрофічного збою, який може поставити під загрозу як систему, так і персонал. Подібним чином, ефективний автоматичний вимикач також є більш надійним, оскільки він працює при нижчих температурах і менше навантажує свої компоненти. Використання технології самовибуху є чудовим прикладом такої співпраці: вона покращує ефективність за рахунок зменшення робочої енергії, але також підвищує надійність за рахунок зменшення механічного навантаження на механізм. Інтеграція систем моніторингу стану є потужним інструментом для вдосконалення всіх трьох основ одночасно. Контролюючи справність автоматичного вимикача, система може передбачати та запобігати збоям, підвищуючи надійність. Шляхом виявлення неефективних режимів роботи можна оптимізувати систему, підвищивши ефективність. Забезпечуючи раннє попередження про потенційні проблеми, систему можна використовувати для підвищення безпеки.

Баланс динамічний. З розвитком технологій визначення оптимального балансу змінюється. Поява нових матеріалів, нових датчиків і нових алгоритмів керування постійно розсуває межі можливого. Майбутнє високовольтних автоматичних вимикачів — це ще більша інтеграція, коли автоматичний вимикач стає розумним комунікаційним вузлом у цифровій мережі. Це буде система, яка буде не просто надійною, ефективною та безпечною, але й системою, яка активно керуватиме власним здоров’ям, прогнозує власні потреби та оптимізує власну продуктивність. Це майбутнє, яке прагне створити наша фабрика в Лугао.

У наведеній нижче таблиці показано, як вибір конструкції високовольтного автоматичного вимикача може вплинути на три стовпи, демонструючи притаманні компроміси.

Часті запитання (FAQ)

Запитання 1: Який типовий термін служби високовольтного автоматичного вимикача та які фактори впливають на його довговічність?

Відповідь: Високоякісний автоматичний вимикач високої напруги, наприклад, виготовлений компанією Lugao Power Co., Ltd., зазвичай має проектний термін служби від 30 до 40 років. Фактичний термін служби залежить від кількох факторів: кількості переривань струму замикання (що погіршує роботу дугових контактів), частоти механічних операцій (що впливає на механізм), навколишнього середовища (корозія, температура) та якості обслуговування. Елегазовий вимикач, який добре обслуговується, з обмеженою кількістю несправностей може легко перевищити свій проектний термін служби. Наші автоматичні вимикачі розроблені зі змінними дугогасильними контактами, що дозволяє економічно продовжити термін служби. Регулярний контроль стану та технічне обслуговування є ключовими для максимізації терміну служби.

Питання 2: Як автоматичний вимикач високої напруги справляється з несправністю постійного струму (DC), яка не має природного переходу через нуль?

Відповідь: Автоматичні вимикачі високої напруги в основному розроблені для систем змінного струму, де струм природно перетинає нуль двічі за цикл. Системи постійного струму не мають цього природного нуля, що значно ускладнює переривання. Для несправностей постійного струму автоматичний вимикач повинен форсувати нульовий струм. Це зазвичай досягається в системах постійного струму високої напруги (HVDC) за допомогою спеціального автоматичного вимикача HVDC, який використовує інший механізм переривання, наприклад гібридний підхід із використанням силової електроніки для приведення струму до нуля в поєднанні з механічним перемикачем для ізоляції несправності. Наша фабрика виробляє спеціалізовані високовольтні автоматичні вимикачі для систем HVDC, які включають ці передові технології.

Запитання 3: Яка різниця між конфігурацією автоматичного вимикача з непрацюючим резервуаром і живим?

Відповідь: у автоматичному вимикачі без бака переривник розміщений у заземленому металевому корпусі. Це забезпечує явну перевагу безпеки, оскільки висока напруга закрита, а корпус знаходиться під потенціалом землі. У резервуарному автоматичному вимикачі під напругою переривник знаходиться під високою напругою, а резервуар не заземлений. Відбійники цистерн, як правило, легші в обслуговуванні та забезпечують більшу гнучкість конструкції, але вони важчі та дорожчі. Вимикачі резервуара легші та мають менші діелектричні втрати, що робить їх більш ефективними для деяких застосувань. Обидві конструкції виготовляються на нашому заводі в Lugao Power Co., Ltd., надаючи нашим клієнтам вибір на основі їхніх конкретних вимог.

Запитання 4: Які потенційні екологічні проблеми з елегазовими вимикачами, і як вони вирішуються?

Відповідь: SF6 має високий потенціал глобального потепління (GWP), що робить його сильним парниковим газом. Промисловість активно працює над зменшенням викидів елегазу за рахунок покращення герметизації, суворіших процедур обробки газу та розробки альтернативних газів. Наша фабрика Lugao Power Co., Ltd. запровадив програму мінімізації витоку елегазу з рівнем менше 0,1% на рік. Крім того, ми активно розробляємо високовольтні автоматичні вимикачі, використовуючи екологічно ефективні альтернативи, такі як AirPlus (суміш газів зі значно зниженим GWP), щоб надати нашим клієнтам більш стійке рішення. Перехід до цих альтернатив є ключовим пріоритетом наших досліджень і розробок.

Питання 5: Як розрахувати необхідну вимикальну здатність короткого замикання для автоматичного вимикача на моїй підстанції?

Відповідь: необхідна вимикаюча здатність при короткому замиканні визначається максимальним струмом замикання, який може протікати в точці встановлення автоматичного вимикача. Для цього потрібне детальне дослідження енергетичної системи, яке враховує імпеданс джерела, імпеданс трансформатора та конфігурацію мережі. Дослідження дозволить розрахувати симетричний струм короткого замикання (кА) і співвідношення X/R, яке визначає постійну складову струму замикання. Номінальний струм відключення автоматичного вимикача при короткому замиканні повинен бути більшим, ніж цей розрахунковий струм, і він повинен бути здатним перервати повний асиметричний струм замикання. Команда інженерів нашого заводу може допомогти з цим розрахунком і надати експертну консультацію щодо відповідного високовольтного автоматичного вимикача для вашого застосування.

Висновок: майбутнє конструкції автоматичних вимикачів

Автоматичний вимикач високої напруги є шедевром інженерії, який повинен постійно врівноважувати конкуруючі вимоги надійності, ефективності та безпеки. Цей баланс досягається завдяки ретельному підбору матеріалів, механічній конструкції та системній інтеграції. Оскільки енергетичні системи розвиваються в бік більшої складності, з більшою кількістю поновлюваних джерел енергії, розподіленої генерації та з’єднань постійного струму, вимоги до автоматичного вимикача будуть тільки зростати. Майбутнє високовольтних автоматичних вимикачів полягає в інтеграції інтелектуальних технологій, які забезпечують технічне обслуговування залежно від стану, оптимізацію продуктивності в режимі реального часу та бездоганну інтеграцію в цифрову мережу. Скромний комутатор, який захищає мережу, стає складним інтелектуальним вузлом.

Lugao Power Co., Ltd. присвячує себе керівництву цією еволюцією. Наша відданість дослідженням і розробкам гарантує, що наші високовольтні автоматичні вимикачі є передовими технологіями, пропонуючи нашим клієнтам найкращий баланс продуктивності, надійності та екологічності. Ми запрошуємо вас ознайомитися з асортиментом нашої продукції та зв’язатися з нашою командою інженерів, щоб обговорити ваші конкретні вимоги до системи живлення. Незалежно від того, чи плануєте ви нову підстанцію, модернізуєте існуючу або прагнете підвищити ефективність своєї мережі, наша команда експертів готова допомогти.Зв'яжіться з Lugao Power Co., Ltd. сьогодніщоб дізнатися більше про наш широкий асортимент високовольтних автоматичних вимикачів.
