Чому автоматичні вимикачі високої напруги необхідні для захисту трансформатора?

Уявіть собі, що силовий трансформатор — величезний безшумний вартовий у центрі електричної підстанції — раптово вражає стрибок блискавки або катастрофічне коротке замикання. За частки секунди внутрішня ізоляція трансформатора може вийти з ладу, обмотка може перегрітися, а в результаті вибух може пошкодити всю підстанцію, занурюючи в темряву тисячі будинків і підприємств. Єдине, що стоїть між цим сценарієм і нормальною надійною роботою, це пристрій, який ми часто сприймаємо як належне:Автоматичний вимикач високої напруги. Цей пристрій не просто перемикач; це високошвидкісне захисне реле високої точності, яке має виявити несправність, прийняти рішення та перервати струм, який може становити десятки тисяч ампер — і все це в межах часового вікна, яке вимірюється в мілісекундах. Без нього трансформатор, один із найдорожчих і найважливіших активів в електромережі, залишився б уразливим для тих самих сил, які він створював.

Основна роль високовольтного автоматичного вимикача в захисті трансформатора полягає не в зручності; це питання виживання мережі. Трансформатор - це складне, делікатне обладнання. Його серцевина являє собою лабіринт із мідних обмоток та ізоляції, який працює при високих температурах і в умовах величезного електричного навантаження. Якщо струм замикання продовжується, утворюється тепло, яке може розплавити мідь і випарувати масло, створюючи сильний спалах дуги, який може знищити трансформатор. Високовольтний автоматичний вимикач діє як остаточний охоронець. Це єдиний пристрій, який може швидко і рішуче ізолювати трансформатор від несправності, запобігаючи переростанню локалізованої проблеми в системний збій. Ця стаття розбере технічні, економічні та експлуатаційні причини, чому цей важливий компонент є таким незамінним. Ми також розглянемо, як наші рішення для високовольтних автоматичних вимикачів Lugao Power Co.,Ltd. розроблені для забезпечення швидкості, надійності та точності, необхідних для захисту цих критично важливих активів.

Зміст

• 1. Що таке автоматичний вимикач високої напруги і як він захищає трансформатори?
• 2. Чому трансформатори вразливі до несправностей без належного захисту?
• 3. Як різні типи автоматичних вимикачів високої напруги відрізняються за захистом трансформатора?
• 4. Які технічні параметри визначають високоефективний автоматичний вимикач?
• 5. Як сучасне управління та моніторинг підвищують ефективність автоматичних вимикачів?
• Часті запитання (FAQ)
• Висновок

Що таке автоматичний вимикач високої напруги і як він захищає трансформатори?

Автоматичний вимикач високої напруги — це спеціальний комутаційний пристрій, призначений для переривання струмів замикання — масивних, неконтрольованих стрибків електроенергії, які виникають під час короткого замикання — та ізоляції ділянки електромережі, наприклад трансформатора, від решти системи. Це не простий вимикач. Це високошвидкісний переривник із високими ставками, який повинен виконувати свою функцію з надзвичайною точністю. Трансформатор, який є основним активом, який ми захищаємо, є пристроєм, який підвищує або знижує напругу. Поки він працює нормально, автоматичний вимикач високої напруги залишається у замкнутому положенні, дозволяючи протікати струму. Однак у момент виявлення несправності — як правило, реле, яке контролює струм, напругу або диференціальні сигнали — автоматичний вимикач має розімкнутися, погасивши дугу, яка утворюється між його контактами, коли вони роз'єднуються. Важливим завданням є усунення несправності до того, як вона може спричинити термічне або механічне пошкодження трансформатора. Для великого силового трансформатора цей час очищення часто становить менше 100 мілісекунд. Щоб подати це в перспективу, моргання людського ока займає приблизно від 300 до 400 мілісекунд. Високовольтний вимикач повинен діяти швидше, ніж мить оком, щоб захистити машину, яка може важити сотні тонн.

Інженерна проблема стає очевидною у фізиці цього переривання. Коли автоматичний вимикач розмикається, між роз'єднувальними контактами утворюється дуга. Ця дуга, по суті, є плазмою — високопровідним каналом іонізованого газу, який, якщо його не зупинити, продовжуватиме проводити струм нескінченно довго. Щоб погасити цю дугу, автоматичний вимикач повинен за частки секунди охолодити та деіонізувати шлях дуги. У різних конструкціях автоматичних вимикачів використовуються різні методи. Автоматичний вимикач SF6 (гексафторид сірки) використовує потік стисненого газу SF6 для охолодження дуги та змивання іонізованих частинок, покладаючись на виняткові ізоляційні властивості SF6, щоб потім витримувати напругу системи. Вакуумний вимикач покладається на високу діелектричну міцність вакууму для гасіння дуги. Масляний вимикач високого класу, хоча технологія старіша, використовує газ, що утворюється в результаті випаровування масла, для охолодження та гасіння дуги. Усі ці методи повинні досягти одного результату: нульовий струм при наступному природному нульовому струмі форми сигналу змінного струму, а потім швидке відновлення діелектричної міцності для запобігання повторному удару. У Lugao наші рішення для високовольтних автоматичних вимикачів базуються на глибокому розумінні фізики гасіння дуги, що гарантує, що наші вимикачі не просто надійні, але й передбачувані у своїй роботі.

Щоб по-справжньому зрозуміти роль захисту трансформатора, корисно подумати про те, що робить трансформатор. Це індукційний пристрій. Він накопичує енергію у своєму магнітному полі. Коли виникає несправність на вторинній стороні трансформатора, енергія з первинної сторони раптово скидається в несправність. Трансформатор бачить величезний струм, який він не може впоратися. Саме тоді в гру вступає високовольтний автоматичний вимикач. Зазвичай він розміщується на первинній стороні, стороні високої напруги, трансформатора. Його робота полягає в тому, щоб від’єднати трансформатор від джерела живлення вище за течією, тому несправність ефективно живиться лише за рахунок інерції генератора. Ізолюючи трансформатор від шини високої напруги, автоматичний вимикач запобігає ескалації струму замикання до точки, коли трансформатор може бути пошкоджений. Трансформатор без правильно функціонуючого високовольтного вимикача схожий на автомобіль без гальм; це може працювати деякий час, але коли щось піде не так, наслідки будуть катастрофічними. Наша фабрика розробила ряд високовольтних автоматичних вимикачів, які спеціально розроблені для захисту трансформаторів, пропонуючи ряд варіантів для різних номінальних значень напруги та струму, вимог застосування та умов навколишнього середовища.

Чому трансформатори вразливі до несправностей без належного захисту?

Уразливі місця силового трансформатора кореняться в його фундаментальній конструкції та матеріалах, які він використовує. Типовий великий силовий трансформатор являє собою складну збірку мідних обмоток, ізоляції на основі целюлози та трансформаторного масла. Ця комбінація розроблена для ефективної роботи у вузькому діапазоні нормальних умов. Однак він за своєю суттю вразливий до широкого діапазону типів несправностей, багато з яких можуть бути катастрофічними, якщо їх не усунути негайно й автоматично за допомогою високовольтного автоматичного вимикача. Щоб зрозуміти цю вразливість, ви повинні оцінити фізику відмови трансформатора. Коротке замикання на вихідній (вторинній) стороні трансформатора є найпоширенішим сценарієм. Якщо вторинна обмотка замкнута, первинна сторона споживає струм, який теоретично обмежений лише опором трансформатора, який є відносно низьким. Цей струм замикання може в 10-20 разів перевищувати нормальний струм повного навантаження. Результатом є раптове і сильне нагрівання обмоток, що може розплавити мідь і спричинити руйнування ізоляції. Швидке розширення мастила внаслідок нагрівання може утворювати вибухонебезпечні гази, що призведе до сильного руйнування. Автоматичний вимикач високої напруги повинен виявити цей стрибок струму та від’єднати трансформатор до того, як температура обмотки досягне критичного рівня.

Крім короткого замикання, трансформатори також вразливі до інших, більш підступних загроз. До них відносяться удари блискавки, які можуть спричинити стрибок напруги, що руйнує ізоляцію, і ферорезонанс, явище, яке може спричинити перенапруги та надструми, коли трансформатор знаходиться під напругою або вимикається. Вони також вразливі до перевантаження, яке може призвести до поступового перегріву обмоток і погіршення ізоляції. Навіть щось таке просте, як несправність перемикача РПН, який регулює коефіцієнт напруги трансформатора, може призвести до катастрофічної несправності. У кожному випадку спільним є те, що несправність або ненормальний стан, якщо їм дозволити зберігатися протягом навіть кількох циклів, може призвести до постійного та непоправного пошкодження трансформатора. Ось чому високовольтний автоматичний вимикач такий важливий: це не реактивний, а проактивний захід. Це єдиний пристрій, який може запобігти неминучим наслідкам несправності шляхом безпечної ізоляції трансформатора від системи живлення.

Крім того, трансформатори вразливі не тільки до внутрішніх несправностей. Вони також схильні до збоїв у підключеній мережі. Несправність у розподільчому фідері, підключеному до вторинної сторони трансформатора, відображатиметься на первинній стороні. Трансформатор побачить струм пошкодження і спробує живити його. Саме тут координація систем захисту стає критичною. Автоматичний вимикач високої напруги на первинній стороні трансформатора є частиною ланцюга пристроїв, які призначені для узгодженої роботи. Наприклад, запобіжник або пристрій повторного вмикання на вторинній стороні може усунути тимчасову несправність, але для більш серйозної несправності первинний вимикач повинен працювати для захисту трансформатора. Без такої координації несправність на вторинній стороні може призвести до непотрібного спрацьовування первинного вимикача, що призведе до відключення на набагато більшій території. Ось чому захист трансформатора є проблемою системного рівня, а автоматичний вимикач високої напруги є центральним, критичним компонентом цієї системи. наLugao Power Co., Ltd., ми маємо глибоке розуміння цих принципів координації, і ми розробляємо наші рішення для високовольтних автоматичних вимикачів, щоб вони були повністю сумісні з широким спектром схем захисту, забезпечуючи бездоганну інтеграцію та оптимальну продуктивність.

Як різні типи автоматичних вимикачів високої напруги відрізняються для захисту трансформатора?

Вибираючи автоматичний вимикач високої напруги для захисту трансформатора, інженери повинні враховувати конкретне застосування та вибирати між різними технологіями: елегазовими, вакуумними та масляними вимикачами. Кожен тип має свій унікальний набір характеристик, які роблять його придатним для різних діапазонів напруги та струму. Десятиліттями масляні вимикачі були стандартом, але вони були значною мірою витіснені елегазовими та вакуумними технологіями завдяки їхнім чудовим характеристикам роботи та обслуговування. Однак розуміння історії та еволюції технології допомагає оцінити сучасні рішення, доступні сьогодні.

Масляні вимикачі є найстаршими з трьох. Вони покладаються на те, що дуга натягується маслом, яке охолоджує дугу та генерує водень, який допомагає її загасити. Незважаючи на те, що вони надійні та мають відносно високу пропускну здатність, вони великі, важкі та потребують регулярного технічного обслуговування для поповнення мастила та видалення нагару. Вони також становлять екологічну та пожежну небезпеку через нафту. У Lugao ми більше не виробляємо масляні вимикачі для нових установок, але надаємо технічну підтримку для існуючих.

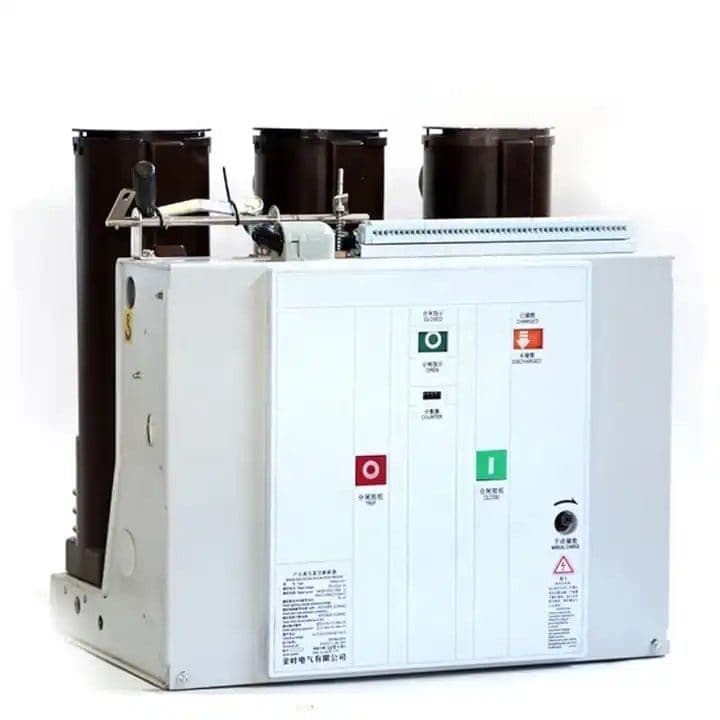

Вакуумні вимикачі є більш сучасними та мають ряд переваг. Вони використовують герметичну вакуумну камеру для гасіння дуги. Без середовища для підтримки горіння дуга швидко гаситься, коли контакти роз'єднуються. Це призводить до дуже компактної та легкої конструкції з великими інтервалами технічного обслуговування. Однак вакуумні вимикачі, як правило, обмежені напругою приблизно до 72 кВ. Для більш високих напруг їх конструкція стає складною і дорогою. Вони часто використовуються на розподільчих підстанціях і промислових установках. Основною перевагою захисту трансформаторів є їх швидкість і надійність, але вони зазвичай не підходять для найвищих рівнів напруги в системах передачі.

Елегазові вимикачі являють собою сучасний стандарт для високовольтних застосувань. Ці вимикачі використовують газоподібний гексафторид сірки, який має виняткові ізоляційні та дугогасильні властивості. Газ стискається та продувається через дугу, щоб охолодити її та розірвати струм. Елегазові вимикачі мають дуже високу відключаючу здатність і можуть ефективно працювати при найвищих напругах передачі. Вони також мають дуже низькі вимоги до обслуговування. Наша фабрика Lugao Power Co., Ltd. понад 15 років спеціалізується на виробництві елегазових автоматичних вимикачів високої напруги, і ми вдосконалили конструкцію, щоб забезпечити максимальну надійність. У таблиці нижче подано порівняльний аналіз цих трьох типів.

Для захисту сучасного трансформатора елегазовий автоматичний вимикач високої напруги є рекомендованим вибором для більшості застосувань високої напруги завдяки його чудовій продуктивності, надійності та низьким вимогам до обслуговування. Наша фабрика виготовила тисячі елегазових блоків, які зараз захищають критичні трансформатори по всьому світу. Технологія SF6 забезпечує найнадійніший захист, і це технологія, яку ми продовжуємо розвивати та вдосконалювати в Lugao.

Які технічні параметри визначають високопродуктивний автоматичний вимикач?

Щоб по-справжньому зрозуміти захист, який забезпечує автоматичний вимикач високої напруги, вам потрібно ознайомитися з його ключовими технічними характеристиками. Ці параметри – не просто цифри в таблиці даних; це показники, які визначають здатність пристрою захищати трансформатор. Основними характеристиками є номінальна напруга, номінальний струм, номінальний струм відключення короткого замикання та номінальний струм увімкнення короткого замикання. Ці параметри, у поєднанні з часом роботи та можливістю перехідного відновлення напруги (TRV), визначають огинаючу продуктивності автоматичного вимикача. Компанія Lugao Power Co., Ltd. має повний набір технічних параметрів для кожної моделі високовольтних автоматичних вимикачів, і ми можемо налаштувати їх відповідно до конкретних вимог замовника.

Номінальна напруга це найвища напруга, на яку розрахований автоматичний вимикач. Вона повинна бути не менше напруги системи.Номінальний струм це безперервний струм, який може проходити вимикач без перегріву. Він повинен дорівнювати або перевищувати нормальний струм навантаження трансформатора.Номінальний струм відключення при короткому замиканні максимальний струм замикання, який може перервати вимикач. Це найбільш критичний параметр для захисту трансформатора. Він має бути достатньо високим, щоб витримувати максимально можливий струм пошкодження, який може протікати через трансформатор. Якщо автоматичний вимикач має надто низький номінальний струм відключення, він може не перервати замикання високого струму, що призведе до руйнування трансформатора.Номінальний струм включення короткого замикання це максимальний пік струму, на який вимикач може замкнутись, що важливо в програмах, де вимикач може бути замкнутий на несправність. Час роботи - це час, який потрібен для розмикання вимикача після отримання сигналу про відключення. Для захисту трансформатора швидший час роботи завжди кращий, оскільки він обмежує кількість енергії, яка може розсіюватися в трансформаторі під час несправності. Перехідна напруга відновлення (TRV) - це напруга, яка з'являється на контактах автоматичного вимикача відразу після припинення струму. Форма сигналу TRV визначається індуктивністю та ємністю системи. Автоматичний вимикач повинен витримувати цей TRV без перезамикання.

У таблиці нижче наведено типові технічні параметри для високовольтного автоматичного вимикача, який використовується на підстанції.

Вибір високовольтного автоматичного вимикача з правильними параметрами не є тривіальним завданням. Це вимагає детального аналізу струму пошкодження трансформатора, який визначається повним опором системи та номіналом трансформатора. Переоцінка параметрів призводить до збільшення витрат і непотрібних завищених специфікацій. Недооцінка їх може призвести до катастрофічного провалу. Наша команда інженерів Lugao Power Co., Ltd. надає детальну технічну підтримку нашим клієнтам, допомагаючи їм вибрати відповідний автоматичний вимикач високої напруги для їхніх конкретних потреб у захисті трансформатора.

Як сучасне керування та моніторинг підвищують ефективність автоматичних вимикачів?

Високовольтний автоматичний вимикач більше не є просто механічним вимикачем. Сучасні версії оснащені складними системами контролю та моніторингу, які значно підвищують ефективність захисту трансформаторів. Ці системи є нервовою системою вимикача, що забезпечує зворотний зв’язок у реальному часі, діагностику та здатність адаптуватися до мінливих умов. Основою цієї технології є реле захисту, пристрій, який постійно контролює сигнали струму та напруги від трансформатора та мережі. Коли він виявляє несправність, він посилає сигнал про відключення до робочого механізму вимикача. Реле – це інтелект, який вирішує, коли спрацювати, а автоматичний вимикач – це м’яз, який виконує дію. Без реле вимикач глухий. Без вимикача реле безсило. Інтеграція цих двох систем робить сучасний захист трансформатора таким ефективним.

Сучасні реле захисту можна запрограмувати за допомогою складних алгоритмів, які розрізняють різні типи несправностей, такі як коротке замикання, замикання на землю або перевантаження. Цей інтелект запобігає випадковому відключенню, коли вимикач розмикається для некритичної події, що є вирішальним для підтримки стабільного електропостачання. Вони також використовують протоколи зв’язку, такі як IEC 61850, для обміну інформацією з іншими реле на підстанції, забезпечуючи скоординовану схему захисту. Цей зв’язок дозволяє системі ізолювати лише уражену частину мережі, мінімізуючи вплив збою. Для трансформатора це означає, що якщо несправність на вторинній стороні, первинний вимикач може бути спроектований так, щоб спрацьовувати лише після того, як вторинні вимикачі не змогли його зняти, забезпечуючи резервний рівень захисту.

Крім реле, сучасні автоматичні вимикачі також оснащені датчиками контролю стану. Ці датчики вимірюють такі параметри, як час роботи, хід контактів, тиск газу (для елегазових вимикачів) і температуру контактів. Ці дані постійно збираються та аналізуються, щоб забезпечити діагностичну оцінку справності автоматичного вимикача. Дані можна використовувати для прогнозування несправностей до їх виникнення, що дозволяє проводити профілактичне обслуговування, яке може значно продовжити термін служби пристрою. Для автоматичного вимикача захисту трансформатора це означає, що ефективність вимикача більш передбачувана та надійна. У Lugao Power Co., Ltd. ми розробили власну систему моніторингу стану для наших високовольтних автоматичних вимикачів. Ця система надає нашим клієнтам повне уявлення про справність вимикача, дозволяючи їм ефективніше планувати технічне обслуговування та зменшувати ризик незапланованих відключень. Поєднуючи фізичну надійність наших автоматичних вимикачів із діагностичною потужністю сучасного моніторингу, ми можемо запропонувати рішення захисту, яке є не лише надійним, але й інтелектуальним.

Часті запитання (FAQ)

Запитання 1: Скільки часу потрібно високовольтному автоматичному вимикачу, щоб відкрити та усунути несправність?

Відповідь: для сучасного високовольтного автоматичного вимикача загальний час відключення — від початку струму замикання до остаточного розриву дуги — зазвичай становить від 30 до 50 мілісекунд. Це приблизно стільки ж, скільки моргає людське око. Автоматичний вимикач повинен розмикатися досить швидко, щоб запобігти перегріву трансформатора та захистити решту мережі від струму замикання. Наші високовольтні вимикачі в Lugao Power Co., Ltd. розроблені для досягнення такого швидкого часу відкриття, забезпечуючи ефективний захист трансформатора.

Запитання 2: Яка різниця між автоматичним вимикачем і роз’єднувачем?

Відповідь: автоматичний вимикач призначений для відключення струмів пошкодження та захисту обладнання. Роз’єднувальний вимикач призначений для ізоляції ланцюга для технічного обслуговування та не розрахований на розрив струму замикання. Роз’єднувач працює лише тоді, коли ланцюг знеструмлений, як правило, після розмикання автоматичного вимикача. Автоматичний вимикач є пристроєм активного захисту, тоді як вимикач є запобіжним пристроєм для ізоляції. Обидва необхідні для безпечної та функціональної підстанції, але виконують дуже різні ролі.

Питання 3: Як часто слід проводити технічне обслуговування високовольтного вимикача?

Відповідь: Інтервал технічного обслуговування залежить від типу вимикача та рекомендацій виробника. Елегазовий автоматичний вимикач високої напруги зазвичай потребує технічного обслуговування кожні 10-15 років або після певної кількості операцій, залежно від того, що відбудеться раніше. Це включає перевірку тиску елегазу, робочого механізму та стану контакту. Для вакуумних молотків інтервал може бути ще довшим. Наша фабрика Lugao Power Co., Ltd. надає детальні графіки технічного обслуговування та рекомендації для всіх наших високовольтних автоматичних вимикачів, допомагаючи нашим клієнтам продовжити термін їх експлуатації.

Запитання 4: Що станеться, якщо автоматичний вимикач високої напруги не розімкнеться під час несправності?

Відповідь: якщо автоматичний вимикач не розмикається, спрацьовує резервна система захисту, відома як «захист від відмови вимикача». Зазвичай це спрацьовує всі інші автоматичні вимикачі, підключені до тієї ж шини, ізолюючи всю секцію підстанції. Це останній засіб, щоб запобігти катастрофічній несправності, яка призведе до ширшого відключення електроенергії. Ось чому надійність основного високовольтного вимикача так важлива, і чому ми в Lugao Power Co., Ltd. приділяємо такий сильний акцент якості та тестуванню в нашому виробничому процесі.

Запитання 5: Чи можна використовувати автоматичний вимикач високої напруги для захисту трансформатора від внутрішніх несправностей?

Відповідь: Так, але для цього потрібне реле диференціального захисту. Це реле вимірює струм, що входить і виходить з трансформатора. У нормальних умовах ці струми рівні. Якщо є внутрішня несправність, струми відрізнятимуться, і реле відключить автоматичний вимикач високої напруги. Це основний захист від внутрішньої несправності трансформатора. Наші високовольтні вимикачі повністю сумісні зі схемами диференціального захисту.

Висновок

Автоматичний вимикач високої напруги – це не просто частина обладнання; це важливий охоронець силового трансформатора і, відповідно, всієї електромережі. Це єдиний пристрій, який може виявити катастрофічну несправність і перервати великі струми, які інакше знищили б трансформатор. Сучасний автоматичний вимикач високої напруги, зокрема технологія SF6, на якій ми спеціалізуємося в Lugao Power Co., Ltd., перетворилася на складний, інтелектуальний і високонадійний компонент. Його конструкція — це поєднання фізики, передових матеріалів і точного виробництва, що працює разом, щоб гарантувати захист трансформатора в найкритичніших умовах. Трансформатор часто є найдорожчим і критичним активом на підстанції, і його захист не можна залишати напризволяще. Для цього потрібен автоматичний вимикач, який буде не просто швидким, але надійним, повторюваним і передбачуваним.

У Lugao Power Co., Ltd. ми розуміємо критичну роль, яку відіграють наші високовольтні автоматичні вимикачі в забезпеченні надійності мережі. Ось чому ми інвестуємо так багато в дослідження, розробки та контроль якості. Наша фабрика займається виробництвом автоматичних вимикачів, які не тільки відповідають найсуворішим міжнародним стандартам, але й перевершують їх. Якщо ви хочете оновити захист свого трансформатора або плануєте нову підстанцію, ми запрошуємо вас звернутися до нас. Давайте обговоримо ваші конкретні вимоги та те, як наші високовольтні вимикачі можуть забезпечити потрібний вам захист.Зв'яжіться з Lugao Power Co., Ltd. сьогодніотримати необов’язкову консультацію та дізнатися про різницю, яку справді надійний автоматичний вимикач високої напруги може зробити для захисту вашого трансформатора.
