Які ключові міркування при виборі автоматичних вимикачів високої напруги?

Вибір aАвтоматичний вимикач високої напругице одне з найбільш значущих рішень, які прийме інженер енергосистеми. Це не проста закупівля; це стратегічний вибір, який впливає на безпеку, надійність та економічні показники всієї електричної мережі протягом десятиліть. Невдало обраний автоматичний вимикач високої напруги може призвести до катастрофічної поломки обладнання, тривалих відключень електроенергії та значних фінансових втрат. Навпаки, правильно підібраний рубильник підвищує стабільність системи, мінімізує час простою та забезпечує тривалий термін служби з керованими вимогами до обслуговування. Проблема полягає в тому, що процес відбору включає складну взаємодію електричних, механічних, екологічних та економічних факторів. Ця стаття містить структуровану структуру, яка допоможе інженерам прийняти це важливе рішення, спираючись на десятиліття досвіду в галузі та практичні знання.

У цьому посібнику буде описано процес вибору, вивчено основні параметри, які необхідно враховувати, від основних електричних характеристик до доступних розширених функцій моніторингу стану. Ми досліджуватимемо домінуючі технології — елегаз, вакуум і нові екологічні альтернативи — і обговорюватимемо їхні сильні та слабкі сторони для різних застосувань. Ми також розглянемо практичні реалії встановлення, експлуатації та технічного обслуговування, гарантуючи, що вибраний автоматичний вимикач високої напруги не тільки відповідає технічним специфікаціям, але й відповідає експлуатаційним можливостям підприємства або промислового об’єкта. Розуміючи ключові міркування, викладені в цій статті, інженери можуть приймати обґрунтовані та впевнені рішення, які забезпечать довгострокову цілісність їхніх енергосистем. Наша фабрика вLugao Power Co., Ltd.виробляє автоматичні вимикачі високої напруги більше двох десятиліть, і ми зібрали ці знання з нашого великого досвіду в наданні рішень клієнтам у всьому світі.

Зміст

• 1. Фонд: які критичні електричні рейтинги?
• 2. Технологічне рішення: який засіб переривання підходить саме вам?
• 3. Охорона навколишнього середовища та встановлення: де він буде працювати?
• 4. Економіка власності: поза ціною покупки
• 5. Захист від майбутнього: як ви будете обслуговувати та контролювати рубильник?
• Частоy Запитання (FAQ)
• Висновок і наступні кроки

1. Фонд: які критичні електричні рейтинги?

Уявіть собі інженера підстанції, якому доручено модернізувати розподільний пристрій 145 кВ. Для проекту потрібен новий автоматичний вимикач високої напруги для захисту критичної лінії електропередачі. Існуюча інфраструктура включає трансформатор, розрахований на 40 МВА, і розрахований рівень пошкодження на шині становить 40 кА. Процес вибору починається з серії основних електричних характеристик, які визначають здатність вимикача. Ці рейтинги не є випадковими числами; вони є математичним виразом здатності автоматичного вимикача працювати безпечно та надійно в електричному середовищі системи живлення. Інженер повинен ретельно оцінити кожен рейтинг, щоб переконатися, що обраний пристрій не має занижених або завищених характеристик. У наступній таблиці наведено основні електричні характеристики та їх практичне значення.

Основою вибору є номінальна напруга. Це максимальна постійна напруга, яку може витримати автоматичний вимикач високої напруги. Для системи 145 кВ вимикач повинен бути розрахований на щонайменше 145 кВ. Однак також важливо враховувати максимальну робочу напругу, яка може бути трохи вищою за номінальну. Номінальний струм повинен бути достатнім для нормального навантаження з запасом для майбутнього зростання. Однак струм відключення при короткому замиканні є найбільш критичним показником безпеки. Він визначає максимальний струм замикання, який може безпечно перервати автоматичний вимикач високої напруги. Якщо цей рейтинг занадто низький, вимикач може катастрофічно вийти з ладу в разі несправності. У компанії Lugao Power Co., Ltd. ми пропонуємо ряд автоматичних вимикачів високої напруги з різною вимикаючою здатністю при короткому замиканні, що відповідає різним системним вимогам, гарантуючи, що пристрій не буде ані завищеним, ані заниженим.

TRV — це, мабуть, найтонший, але не менш важливий рейтинг. Коли вимикач перериває несправність, на розмикаючих контактах з’являється перехідна напруга. Цей TRV характеризується амплітудою, швидкістю наростання та частотою. Автоматичний вимикач високої напруги має бути спроектований таким чином, щоб витримувати TRV без повторного запалювання дуги. TRV визначається імпедансом системи та точкою на хвилі, в якій відбувається переривання. Для конкретного застосування TRV необхідно розрахувати або отримати в результаті системних досліджень і порівняти з номінальною здатністю TRV вимикача. Команда інженерів нашого заводу надає підтримку в оцінці цих складних параметрів, допомагаючи клієнтам вибрати автоматичний вимикач високої напруги, який ідеально відповідає перехідним характеристикам їх конкретної мережі.

2. Технологічне рішення: який засіб переривання підходить саме вам?

Після визначення електричних характеристик інженер стикається з фундаментальним технологічним рішенням: який тип перериваючого середовища має використовувати високовольтний вимикач? На ринку домінують три основні технології: елегаз, вакуум і масло. Однак масляні відбійники все рідше зустрічаються на нових установках, і промисловість активно розробляє екологічно ефективні альтернативи. Кожна технологія має відмінні характеристики, які роблять її придатною для різних застосувань. Рішення залежить не лише від вартості; це включає оцінку продуктивності, впливу на навколишнє середовище, потреби в обслуговуванні та конкретних умов експлуатації установки. Розглянемо докладніше кожну з ключових технологій.

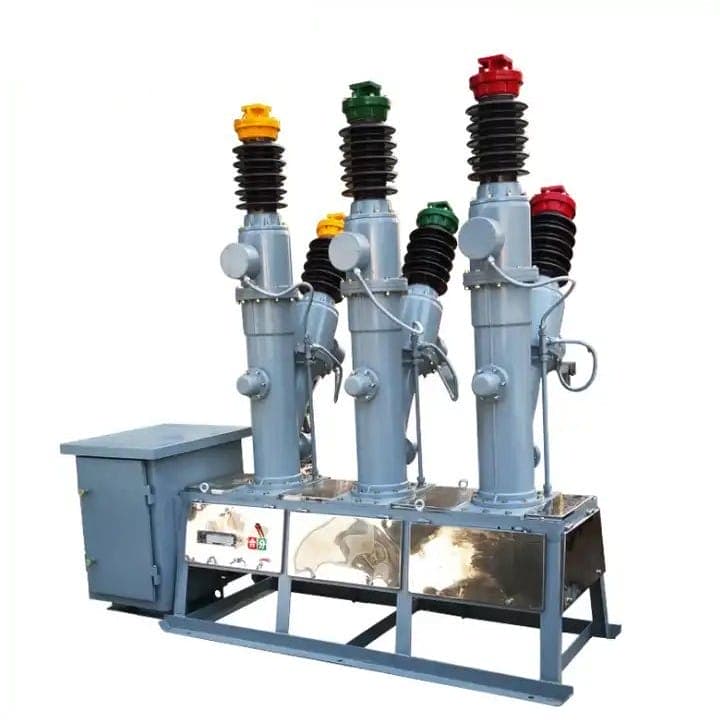

Елегазові вимикачіє домінуючою технологією для застосувань високої напруги (72,5 кВ і вище). Вони використовують газ гексафторид сірки (SF6) як ізоляційне та дугогасне середовище. SF6 має високу електронегативність, тобто він поглинає вільні електрони з дуги, швидко деіонізуючи проміжок і запобігаючи повторному запалюванню дуги. Ця властивість робить елегазові вимикачі надзвичайно ефективними для відключення струмів замикання з високою пропускною здатністю по струму та коротким часом відключення. Крім того, вони компактні та займають менше місця, ніж інші технології. Однак елегаз є сильним парниковим газом із потенціалом глобального потепління (GWP) у 23 500 разів більшим, ніж CO2. Це призвело до посилення контролю та регулювання його використання. Наша фабрика в Лугао розробила серію елегазових автоматичних вимикачів високої напруги з рівнем витоку менше 0,1% на рік, що значно зменшує їхній вплив на навколишнє середовище.

Вакуумні вимикачіє домінуючою технологією для застосувань середньої напруги (до 40,5 кВ). Вони використовують вакуум як переривне середовище. Коли контакти роз’єднуються, дуга обмежується вакуумним переривником. Дуга гасне при першому нульовому струмі, оскільки вакуум не забезпечує провідного шляху для повторного запалювання дуги. Вакуумні молоти відрізняються високою надійністю, потребують мінімального обслуговування та є екологічно чистими. Однак їх не можна використовувати при вищих напругах, оскільки електрична міцність вакуумного переривника обмежена. Вони також чутливі до перенапруг, наприклад, викликаних перемиканням ненавантажених трансформаторів. Для застосувань високої напруги одного вакуумного переривника недостатньо, і буде потрібно кілька переривників, з’єднаних послідовно, що збільшує складність і вартість.

Екологічно ефективні альтернатививиникають як відповідь на екологічні проблеми елегазу. У цих технологіях використовуються гази зі значно нижчим ПГП, такі як AirPlus (суміш азоту та кисню зі слідовою кількістю фторкетону) або інші синтетичні гази. Ці гази мають такі ж діелектричні та дугогасильні властивості, як і елегаз, але з GWP у 100-2000 разів нижчим. Це суттєва перевага для підприємств комунального господарства та промисловості, які прагнуть зменшити свій вуглецевий слід. Однак ці альтернативи ще не набули такого широкого поширення, як елегаз, і для них можуть знадобитися більші корпуси вимикачів або інші механічні конструкції. Наша фабрика активно розробляє високовольтні автоматичні вимикачі з використанням екологічно ефективних газів, гарантуючи нашим клієнтам життєздатний і екологічно відповідальний шлях вперед.

У наведеній нижче таблиці наведено стислий виклад ключових міркувань для кожної технології.

3. Охорона навколишнього середовища та встановлення: де він буде працювати?

Фізичне середовище, в якому буде встановлено автоматичний вимикач високої напруги, є критичним фактором при його виборі. Той самий вимикач, який бездоганно працює на закритій підстанції з клімат-контролем, може передчасно вийти з ладу в прибережному середовищі з соляними бризками або в пустельному середовищі з сильною спекою та пилом. Інженери повинні оцінити умови навколишнього середовища на запропонованому місці встановлення та підібрати їх до відповідної конструкції вимикача. Основними факторами навколишнього середовища, які слід враховувати, є: температура навколишнього середовища, вологість, висота над рівнем моря, рівень забруднення, сейсмічна активність і наявність корозійних агентів. Кожен із цих факторів може значно вплинути на надійність і довговічність високовольтного автоматичного вимикача.

температурає головною проблемою. Механізм роботи, ізоляційний газ (у випадку елегазу або екологічно ефективних альтернатив) і діелектричні властивості ізоляції залежать від температури. Наприклад, газ SF6 зріджується за низьких температур (приблизно -25°C при 5 бар), що знижує його ізоляційну та відривну здатність. Щоб вирішити цю проблему, елегазові вимикачі, встановлені в холодному кліматі, оснащені нагрівачами та системами моніторингу щільності газу, які виявляють падіння тиску газу, спричинене зрідженням. Так само сильна спека може прискорити старіння ізоляційних матеріалів і збільшити знос механічних компонентів. Наша фабрика пропонує високовольтні автоматичні вимикачі з широким діапазоном робочих температур, включаючи пакети для холодної погоди для встановлення в арктичних умовах.

Висотає ще одним важливим фактором. Зі збільшенням висоти атмосферний тиск зменшується, що знижує діелектричну міцність повітря. Для зовнішніх установок понад 1000 метрів необхідно збільшити ізоляційні відстані. Для елегазових вимикачів тиск газу зазвичай регулюється для компенсації зниженого атмосферного тиску.забрудненняз промислових зон, прибережних регіонів або сільськогосподарських зон може призвести до накопичення струмопровідних забруднень на ізоляторах, збільшуючи ризик зовнішнього спалаху. Це вирішується шляхом визначення ізоляторів з більшою відстанню витоку або шляхом застосування покриттів проти забруднення. Наша фабрика в Лугао постачає високовольтні автоматичні вимикачі з настроюваними рівнями ізоляції відповідно до конкретних вимог до класу забруднення місця встановлення.

Сейсмічна активністьнеобхідно враховувати в районах, схильних до землетрусів. Автоматичний вимикач високої напруги повинен бути здатний витримувати динамічні навантаження, спричинені сейсмічними подіями. Це передбачає розробку опорної конструкції та забезпечення того, щоб механічні компоненти вибійника витримували накладене прискорення. Корозійні середовища, такі як ті, що знаходяться поблизу прибережних регіонів або на хімічних заводах, вимагають особливої ​​уваги до вибору матеріалів. Кріплення з нержавіючої сталі, антикорозійне покриття на корпусі та ретельне ущільнення всіх компонентів необхідні для запобігання передчасного виходу з ладу. Ретельно оцінюючи ці фактори навколишнього середовища, інженери можуть вибрати автоматичний вимикач високої напруги, який є не тільки електрично придатним, але й фізично достатньо міцним, щоб витримати суворі умови експлуатації.

4. Економіка власності: поза ціною покупки

Початкова ціна придбання високовольтного автоматичного вимикача часто є найбільш помітною вартістю, але це лише частка загальної вартості володіння протягом терміну служби пристрою. Комплексний економічний аналіз повинен враховувати не лише ціну придбання, але й вартість установки, поточне обслуговування та експлуатаційні витрати, а також вартість остаточної утилізації або заміни. Вибір молота з вищою початковою вартістю, але меншими вимогами до обслуговування може бути значно економнішим у довгостроковій перспективі. І навпаки, вибір дешевого, низькоякісного молота може призвести до частих відмов, високих витрат на технічне обслуговування та дорогих простоїв. Економічне рішення має ґрунтуватися на аналізі вартості життєвого циклу, який відображає конкретний робочий контекст установки.

Витрати на монтажможе значно відрізнятися залежно від типу та конструкції високовольтного автоматичного вимикача. Для встановлення елегазових вимикачів потрібне спеціальне обладнання для обробки газу та навчений персонал, що збільшує вартість. Вакуумні вимикачі зазвичай простіше встановити.Витрати на технічне обслуговуванняє значною складовою вартості життєвого циклу. Елегазові вимикачі потребують періодичного технічного обслуговування, включаючи перевірку тиску газу, зносу контактів і механічної роботи. Необхідно суворо дотримуватися процедур поводження з газом. Вакуумні вимикачі, навпаки, герметичні на все життя і потребують дуже мало обслуговування. Частота технічного обслуговування та вартість запасних частин повинні бути враховані в економічному аналізі.

Експлуатаційні витративключають втрати енергії в головних контактах вимикача, які зазвичай невеликі, але не є незначними.Витрати на простоїє, мабуть, найважливішою змінною. У багатьох галузях промисловості одна година простою може коштувати десятки тисяч доларів у вигляді втрати виробництва. Більш надійний автоматичний вимикач високої напруги з меншою ймовірністю виходу з ладу може забезпечити значну економічну вигоду, зменшивши ризик дорогих відключень. Щоб допомогти клієнтам з цим аналізом, наша фабрика Lugao Power Co., Ltd. пропонує послугу оцінки вартості життєвого циклу, яка забезпечує детальне порівняння загальної вартості володіння для різних варіантів молотків.

5. Захист від майбутнього: як ви будете обслуговувати та контролювати рубильник?

Вибір високовольтного автоматичного вимикача не є рішенням, яке закінчується, коли пристрій подається під напругу. Довгострокова продуктивність і надійність вимикача залежать від добре спланованої стратегії технічного обслуговування та моніторингу. Вимоги до технічного обслуговування відрізняються залежно від технології, але проактивний підхід важливий для забезпечення надійного обслуговування протягом десятиліть. Тенденція в галузі рухається до технічного обслуговування на основі стану, яке використовує безперервний моніторинг ключових параметрів високовольтного автоматичного вимикача для прогнозування необхідності технічного обслуговування, а не покладається на фіксований графік. Такий підхід максимізує доступність вимикача та мінімізує ризик несподіваних збоїв.

Основні параметри, які слід контролювати, включають: синхронізацію робочого механізму, хід контакту та опір, щільність і тиск елегазу, температуру критичних компонентів і справність електричного кола. Сучасні високовольтні вимикачі можуть бути оснащені датчиками, які постійно контролюють ці параметри та повідомляють про них у центральну систему керування. Це дозволяє командам технічного обслуговування своєчасно виявляти проблеми, перш ніж вони стануть серйозними. Високовольтні автоматичні вимикачі нашої фабрики сумісні з низкою систем моніторингу стану, що дозволяє нашим клієнтам реалізувати стратегію технічного обслуговування на основі стану. Ми також проводимо комплексне навчання для обслуговуючого персоналу щодо перевірки, тестування та ремонту нашого обладнання.

Часті запитання (FAQ)

Питання 1: Як визначити правильну вимикальну здатність короткого замикання для моєї програми?

Відповідь: Вимикаюча здатність короткого замикання повинна дорівнювати або перевищувати максимальний розрахунковий струм пошкодження в точці встановлення вимикача. Це визначається детальним дослідженням енергосистеми, яке враховує джерела струму пошкодження (генератори, мережа), імпеданс трансформаторів, ліній електропередачі та кабелів, а також конфігурацію системи. Дослідження дасть значення для симетричного струму короткого замикання (кА) і співвідношення X/R, яке визначає асиметричний струм. Номінальний струм відключення автоматичного вимикача при короткому замиканні, який є симетричним значенням, повинен бути більшим, ніж розрахований симетричний струм, і вимикач також повинен бути здатний переривати асиметричний струм. Наша команда інженерів Lugao Power Co., Ltd. може допомогти з цим розрахунком.

Питання 2: Яка різниця між непрацюючим резервуаром і вимикачем під напругою?

Відповідь: у автоматичному вимикачі високої напруги з розрядженим резервуаром переривник міститься в заземленому металевому корпусі. Це забезпечує явну перевагу безпеки, оскільки висока напруга закрита, а корпус знаходиться під потенціалом землі. Зазвичай вони прості в обслуговуванні та забезпечують більшу гнучкість конструкції для додаткового обладнання, наприклад трансформаторів струму. У резервуарному вимикачі під напругою переривник знаходиться під високою напругою, а резервуар не заземлений. Вимикачі резервуара легші та мають менші діелектричні втрати, що робить їх більш ефективними для деяких застосувань. Вибір залежить від конкретної конструкції підстанції та інженерної філософії комунального підприємства.

Запитання 3: Як вибрати між елегазовим вимикачом і екологічно ефективною альтернативою?

Відповідь: Вибір залежить від вимог програми та екологічних пріоритетів оператора. Елегазові вимикачі мають перевірену історію високої надійності та чудової здатності відключати, і вони доступні для всіх рівнів напруги. Екологічно ефективні альтернативи, такі як AirPlus, пропонують значно нижчий GWP, що робить їх привабливими для організацій, які прагнуть сталого розвитку. Однак ці альтернативи можуть мати вищу початкову вартість і можуть бути недоступними для всіх рівнів напруги. Наша фабрика Lugao Power Co., Ltd. пропонує як SF6, так і екологічно ефективні варіанти, що дозволяє нашим клієнтам зробити вибір, який збалансує продуктивність, вартість і екологічну відповідальність.

Питання 4: Яке значення перехідної напруги відновлення (TRV) у виборі автоматичного вимикача?

Відповідь: TRV - це напруга, яка виникає на контактах високовольтного автоматичного вимикача відразу після розриву дуги. TRV може бути складним, із високою швидкістю наростання та піковим значенням, і це залежить від індуктивності та ємності системи. Автоматичний вимикач високої напруги повинен бути здатний витримувати TRV без перезамикання. Це критичний фактор у визначенні здатності до відключення, особливо для вимикачів, розташованих поблизу трансформаторів або реакторів. Команда інженерів нашого заводу може допомогти оцінити вимоги до TRV для вашого конкретного застосування та вибрати вимикач із відповідною номінальною здатністю TRV.

Питання 5: Як часто потрібно обслуговувати автоматичний вимикач високої напруги?

Відповідь: Періодичність технічного обслуговування залежить від типу вимикача та умов експлуатації. Елегазові вимикачі зазвичай вимагають перевірки та обслуговування з інтервалом у 5-10 років, залежно від рекомендацій виробника та кількості операцій. Технічне обслуговування включає перевірку щільності газу, зносу контактів і робочого механізму. Завдяки інтеграції систем моніторингу стану ми можемо перейти до підходу до технічного обслуговування на основі стану, коли технічне обслуговування виконується лише тоді, коли дані моніторингу вказують на потребу.

Висновок: зробити правильний вибір для надійного майбутнього

Вибір правильного високовольтного автоматичного вимикача є важливим інженерним рішенням, яке впливає на безпеку, надійність і економічні показники енергосистеми протягом десятиліть. Ретельно враховуючи електричні параметри, варіанти технології, фактори навколишнього середовища, витрати протягом життєвого циклу та стратегії обслуговування, інженери можуть зробити обґрунтований вибір, який забезпечить довгострокову цілісність їхньої мережі. Рішення вимагає глибокого розуміння вимог програми та ретельної оцінки доступних опцій. У Lugao Power Co., Ltd. ми прагнемо підтримувати наших клієнтів протягом усього процесу вибору, надаючи експертне керівництво, надійні продукти та комплексну післяпродажну підтримку.

Ми запрошуємо вас дізнатися більше про наш широкий асортимент високовольтних автоматичних вимикачів і зв’язатися з нашою командою інженерів для консультації щодо конкретного застосування. Наш досвід у поєднанні з прагненням до якості та інновацій гарантує, що ви отримаєте рішення, яке ідеально відповідає вашим потребам.Зв'язатися з Lugao Power Co., Ltd. сьогодніщоб дізнатися, як ми можемо допомогти вам захистити та оптимізувати вашу енергосистему.
