Як автоматичні вимикачі високої напруги забезпечують безпеку персоналу на підстанціях?

Уявіть собі, що ви стоїте в серці сучасної електричної підстанції. Повітря насичене потенційною енергією — мегавати потужності, що протікають через величезні трансформатори, готові освітити місто. Для інженерів і техніків, які тут працюють, найбільший страх – це не відключення електроенергії; це катастрофічне вивільнення цієї енергії у формі дугового спалаху. У такому середовищі високих ставокАвтоматичний вимикач високої напруги є не просто комутаційним пристроєм; це найкращий охоронець. Він стоїть між сирою силою електроенергії та безпекою персоналу, який обслуговує мережу. Але як саме ця техніка виконує свій рятівний обов’язок?

Відповідь полягає в поєднанні фізики частки секунди, надійних механічних блокувань і безвідмовних систем керування. ААвтоматичний вимикач високої напругизабезпечує безпеку персоналу, не будучи пасивним бар’єром, а діючи як активний охоронець, який передбачає, ізолює та нейтралізує загрози до того, як вони досягнуть людей-операторів. На відміну від стандартного вимикача, він працює у вакуумі дугогасного газу під високим тиском (наприклад, елегаз) або масла, здатного погасити плазмову дугу за мілісекунди. Однак справжня міра безпеки полягає у філософії проектування, яка надає пріоритет захисту людини на кожному рівні — від фізичного відокремлення струмоведучих частин до логічної ізоляції ланцюгів керування. Наша фабрика вЛугао витратив десятиліття на вдосконалення цих ієрархій безпеки, гарантуючи, що коженАвтоматичний вимикач високої напругими виробляємо, це бастіон безпеки для чоловіків і жінок, які працюють на передовій розподілу влади.

Зміст

• 1. Анатомія захисту: що робить автоматичний вимикач охоронцем?
• 2. Фізика арешту: як переривання несправності усуває загрозу спалаху дуги?
• 3. Ієрархія безпеки: чому фізичні та електричні блокування не підлягають обговоренню
• 4. Конфігурації для безпеки: як різні компонування розподільних пристроїв впливають на ризик для персоналу
• Часті запитання (FAQ)
• Висновок: Партнерство у сфері безпеки з Lugao Power Co., Ltd.

Анатомія захисту: що робить автоматичний вимикач охоронцем?

Щоб зрозуміти, як aАвтоматичний вимикач високої напругизахищає життя, ми повинні розібрати його анатомію. Це не окремий пристрій, а система систем, кожен рівень яких додає критичний бар’єр проти електричної катастрофи. Подумайте про це як про середньовічні лицарські обладунки: зовнішня оболонка відбиває перший удар, кольчуга поглинає удар, а м’який нижній шар гарантує, що власник витримає удар. У контексті високої напруги цими рівнями є фізична ізоляція, активне гасіння дуги та безвідмовна логіка керування. Наша фабрика розробляє коженАвтоматичний вимикач високої напругиз цими концентричними кільцями захисту, які гарантують, що навіть якщо одна система похитається, інші утримають лінію.

Давайте пройдемося по шарах типового бойового танка SF6Автоматичний вимикач високої напругиз нашого закладу:

Шар 1: оболонка та ізоляційне середовище

Перший рівень безпеки – це фізичне огородження. Усі компоненти під напругою — контакти, дугогасильні отвори та точки з’єднання — запечатані всередині заземленої металевої оболонки. У сучасних елегазових вимикачах ця оболонка заповнена газоподібним гексафторидом сірки (SF6), середовищем з діелектричною міцністю, що набагато перевершує повітря. Це означає, що людина, яка стоїть поруч із рубильником, уже ізольована від смертельного потенціалу всередині сильними діелектричними властивостями газу та міцною стінкою бака. У разі виникнення несправності резервуар розроблено таким чином, щоб витримувати внутрішній тиск без розриву, запобігаючи викиду гарячого газу та сміття назовні. Ця оболонка є першим, про який часто не звертають уваги, рівнем безпеки персоналу.

Рівень 2: Переривник – «Серце охоронця»

Коли виникає несправність, спрацьовує блок переривника вимикача. Протягом мілісекунд рухомий контакт відділяється від нерухомого. Однак одна ця дія створила б небезпечну дугу. Блок переривника містить циліндр-надувник, який механічно стискає газ елегаз і направляє високошвидкісний струмінь через зону дуги. Цей струмінь охолоджує дугу та змітає іонізовані частинки, зводячи струм до нуля та припиняючи потік електрики. Сама швидкість цієї операції — часто менше 50 мілісекунд — обмежує тривалість несправності та мінімізує виділення теплової енергії, яка є основним джерелом небезпеки спалаху дуги. Для працівника станції це означає, що потенційну катастрофічну несправність ліквідовано до того, як її енергія досягне рівня, який загрожує життю. Наша фабрикаАвтоматичний вимикач високої напругиСерія перевірена на здатність витримувати струми короткого замикання до 63 кА, гарантуючи безпечне керування навіть найважчими подіями в мережі.

Рівень 3: система контролю та блокування

Окрім фізичного гасіння дуги,Автоматичний вимикач високої напругимає гарантувати, що він не може експлуатуватися таким чином, щоб загрожувати працівникам. Це досягається завдяки складній механічній та електричній системі блокування. Наприклад, механізм замикання часто блокується, якщо вимикач знаходиться в положенні «випробування» або якщо заземлювач не задіяний. У наших конструкціях ми використовуємо «ключове блокування», коли ключ необхідно повернути, щоб звільнити механічний блок, гарантуючи, що оператор фізично підтвердить безпечний стан перед зміною статусу вимикача. Цей рівень логіки керування є людино-машинним інтерфейсом, який запобігає випадковому включенню під напругу, що є основною причиною травм на робочому місці на підстанціях.

Фізика арешту: як переривання несправності усуває загрозу спалаху дуги?

Термін «спалах дуги» є синонімом найбільшої небезпеки на підстанції. Це тип електричного вибуху, який є результатом з’єднання з низьким опором землі або іншої фази. Отримане світло, звук і теплова енергія можуть бути миттєво смертельними. Основний механізм, за допомогою якого aАвтоматичний вимикач високої напругизахищає персонал, зупиняючи цю дугу в самій точці її початку. Для цього вимикач повинен подолати фундаментальну фізику електрики, зокрема той факт, що дуга створює високопровідний шлях іонізованого газу, який продовжує переносити струм.

Ось покрокова фізична послідовність, яка відбувається всередині нашогоАвтоматичний вимикач високої напругипри виявленні несправності:

• Виявлення та сигнал:Реле захисту (не є частиною вимикача, але підключені до нього) виявляють надмірний струм і надсилають сигнал про відключення до робочого механізму вимикача.
• Роз'єднання контактів (T0):Робочий механізм (пружинний, гідравлічний або пневматичний) відводить рухомий контакт від нерухомого. Коли контакти розходяться, між ними виникає електрична дуга. Ця дуга, по суті, є коротким замиканням через ізоляційний газ, але з температурою, що перевищує 20 000 К.
• Дія Puffer (T0 до T2):Одночасно з рухом контакту поршень у переривнику стискає елегаз, підвищуючи його тиск від номінальних 5 бар до понад 15 бар. Цей стиснений газ потім проштовхується через сопло до зони дуги з надзвуковою швидкістю.
• Згасання дуги при нульовому струмі (T3):Високошвидкісний потік газу забирає тепло від дуги та здуває іонізовані частинки. Форма природного змінного струму (AC) проходить через нульову точку. Саме в цей момент поєднання зниженої іонізації та охолоджуючого газу зупиняє повторне запалювання дуги. Струм постійно переривається.
• Діелектричне відновлення:Після розриву контактний зазор заповнюється свіжим неіонізованим газом SF6, який швидко відновлює свою діелектричну міцність, гарантуючи, що вимикач може витримувати напругу системи без повторного удару.

Уся ця послідовність відбувається за часовий проміжок від 30 до 60 мілісекунд. Для техніка, який виконує технічне обслуговування, загроза спалаху дуги не просто зведена до мінімуму; це ефективно усувається, оскільки енергія замикання розсіюється всередині герметичної камери переривника, а не на відкритому повітрі розподільного пристрою. Наша фабрика провела широкий аналіз цього процесу на високошвидкісній камері, що дозволило нам уточнити геометрію сопла та час нагнітання в нашомуАвтоматичний вимикач високої напругидля досягнення максимально швидкого часу очищення. Ця швидкість є безпекою. Це різниця між короткою помилкою та катастрофою.

Крім того, конструкція самого робочого механізму сприяє безпеці. На нашому заводі використовується механізм «без спрацьовування», що означає, що навіть якщо під час несправності утримується команда вимикання, вимикач спрацює та розімкнеться. Цей захист від збоїв гарантує, що персонал ніколи не піддається спробі повторного ввімкнення живлення через несправність, що є типовою небезпекою для старих систем.

Ієрархія безпеки: чому фізичні та електричні блокування не підлягають обговоренню

У гонитві за безпекою,Автоматичний вимикач високої напругирегулюється суворою ієрархією: спочатку запобігання, потім захист і, нарешті, пом’якшення. Фізичні та електричні блокування, вбудовані в шафу вимикача та систему керування, є втіленням цієї ієрархії. Ці блокування не є додатковими додатками; вони є фундаментальними для безпечної роботи обладнання. Вони розроблені для забезпечення виконання певної послідовності операцій, гарантуючи, що жодна людська помилка не може призвести до живого робочого середовища. Ця філософія глибоко вкорінена в процесі проектування нашої фабрики, оскільки ми віримо, що найбезпечнішою є та система, яка за своєю суттю запобігає помилкам.

Давайте розглянемо ключові механізми блокування, які захищають персонал під час звичайних завдань на підстанції:

1. Позиційні блокування (механічні):Це фізичні блоки, які перешкоджають роботі на основі положення візка з вимикачем (у висувному розподільчому пристрої) або заземлювача. Наприклад, вимикач не можна замкнути, якщо заземлювач знаходиться в положенні «замкнуто». Це досягається за допомогою кулачка та стопорного штифта. У нашомуАвтоматичний вимикач високої напругиУ шафах ми використовуємо позитивний механічний зв’язок, а не лише електричний сигнал, щоб забезпечити абсолютне блокування. Це запобігає надзвичайно небезпечному сценарію замикання вимикача на заземлену лінію.

2. Ключове блокування (програмне):Ця система використовує серію замків і ключів. Один ключ можна вийняти, лише коли вимикач перебуває в певному стані (наприклад, розімкнено та ізольовано). Потім цей ключ використовується для розблокування заземлювача і так далі. Це вимагає суворої процедури. Наприклад, щоб виконати технічне обслуговування живильного кабелю, оператор повинен: (a) розімкнути вимикач, (b) ізолювати вимикач (витягнути його), (c) замкнути заземлювач. Для кожного кроку потрібен унікальний ключ, а послідовність заздалегідь визначена. Наша фабрика надає індивідуальні схеми блокування ключів, адаптовані до конкретної конфігурації шин і фідерів кожної підстанції, гарантуючи, що «безпечний стан» завжди перевіряється перед наданням доступу.

3. Електричні блокування (на основі логіки):Це засоби контролю, які запобігають замиканню або розмиканню вимикача за недопустимих умов. Наприклад, сигнал «закриття блоку» від захисного реле запобігає подачі напруги на замикаючу котушку. Що ще важливіше, ми включаємо логіку «анти-накачування», яка запобігає повторному замиканню та розмиканню вимикача, якщо команда вимикання зберігається після несправності. Це запобігає пошкодженню вимикача та можливому катастрофічному виходу його з ладу під час усунення несправності, що може загрожувати будь-кому поблизу. У нашому сучасномуАвтоматичний вимикач високої напругиУ моделях ці логічні функції інтегровані в розумний модуль керування з можливостями самодіагностики, що знижує ризик помилок підключення.

Чому це не підлягає обговоренню? Розглянемо ситуацію, коли оператору потрібно перевірити схему. Без цих блокувань проста помилка зв'язку може призвести до замикання вимикача, а затискач заземлення все ще прикріплений до лінії. Вибух у результаті був би смертельним. Наша фабрика вЛугао Power Co., Ltd.розглядає блокування як основну, а не вторинну функцію безпеки. Ми ретельно тестуємо ці блокування в імітованих умовах відмови, гарантуючи, що вони виходять з ладу в безпечному стані.

Конфігурації для безпеки: як різні компонування розподільних пристроїв впливають на ризик для персоналу

Спосіб аАвтоматичний вимикач високої напругиІнтегрована в розподільний пристрій підстанції значно впливає на безпеку обслуговуючого персоналу. Домінують дві основні конфігурації: розподільні пристрої з повітряною ізоляцією (AIS) і розподільні пристрої з елегазовою ізоляцією (GIS). Кожен з них представляє різні ризики та переваги безпеки. Вибір правильного макета є стратегічним рішенням безпеки. Наша фабрика надає детальну оцінку ризиків для кожної конфігурації, допомагаючи комунальним підприємствам збалансувати обмеження простору та безпеку персоналу.

Давайте порівняємо ці конфігурації на основі ключових параметрів безпеки:

Як показано в таблиці, технологія ГІС пропонує значний стрибок у безпеці персоналу. Шляхом інкапсуляціїАвтоматичний вимикач високої напругиі всі інші компоненти в металевому корпусі, наповненому елегазом, GIS практично виключає ризик спалаху зовнішньої дуги. Система знаходиться під тиском, тому, навіть якщо виникає несправність, вибух стримується, а тиск розсіюється через канали скидання тиску, призначені для спрямування будь-якого розряду від персоналу. Навпаки, вимикачі AIS встановлюються на відкритих конструкціях, і хоча вони включають заземлення та блокування, несправність все одно може спричинити сильний і небезпечний спалах дуги, який поширюється на розподільний пристрій.

Однак ГІС не позбавлена ​​власних міркувань безпеки. Газ SF6 є щільним і може витісняти кисень у закритому просторі, а під час серйозної внутрішньої несправності можуть утворюватися токсичні продукти розкладання. нашАвтоматичний вимикач високої напругиБлоки ГІС містять системи моніторингу газу (щільність і вологість) і обладнані вентиляційними отворами для скидання тиску та вихлопними фільтрами для безпечної обробки цих побічних продуктів. Ми також розробляємо наші ГІС-відсіки, щоб гарантувати, що звичайний доступ для відбору проб газу або перевірки компонентів може здійснюватися безпечно за допомогою відповідних засобів індивідуального захисту (ЗІЗ). Наша фабрика пропонує комплексний навчальний пакет щодо конкретних протоколів безпеки для роботи ГІС, підкреслюючи, що хоча технологія забезпечує чудовий захист, вона вимагає дисциплінованого підходу до обслуговування.

Зрештою, незалежно від того, чи обирає комунальне підприємство AIS чи GIS,Автоматичний вимикач високої напругиє центральним компонентом безпеки. Наша фабрика гарантує, що незалежно від компонування розподільного пристрою, вимикач, який ми постачаємо, оснащений найвищим рівнем блокувань, можливістю гасіння дуги та діагностичним інтелектом для захисту людей, які обслуговують електромережу.

Часті запитання (FAQ)

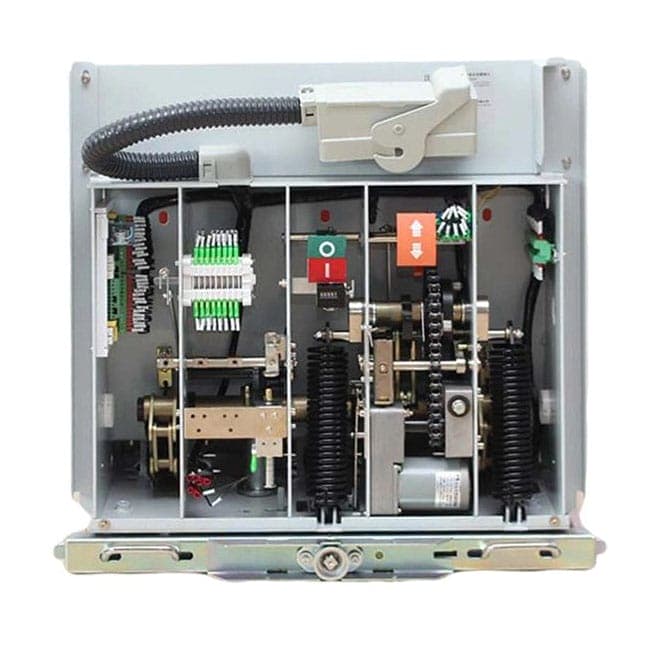

Запитання 1: Яка основна відмінність між елегазовим вимикачем і вакуумним вимикачем з точки зору безпеки?

Відповідь: І елегаз, і вакуумні вимикачі використовуються для безпеки, але вони відрізняються за середовищем. Елегазові вимикачі, як і вимикачі від Lugao Power Co., Ltd., використовують газ елегаз, який має чудові діелектричні властивості та ідеально підходить для застосувань високої напруги (до 800 кВ). Вони містять дугу в герметичній камері, але сам газ вимагає обережного поводження, оскільки він є парниковим газом. Вакуумні вимикачі використовують вакуум як діелектрик, що є надзвичайно безпечним і не вимагає роботи з газом, але вони зазвичай обмежуються середньою напругою (до 52 кВ) через фізичні обмеження вакуумного вимикача. Для безпеки персоналу високовольтної підстанції елегаз забезпечує чудові можливості переривання, але надійні системи обробки газу та моніторингу є важливими для зменшення ризику навколишнього середовища та асфіксії.

Питання 2: Яким чином механізм «без відключення» в автоматичному вимикачі високої напруги підвищує безпеку?

Відповідь: Механізм «без сполучення» є важливою функцією безпеки. Це гарантує, що якщо оператор утримує кнопку вимикання вимикача, поки активна команда відключення (через несправність), вимикач скасовує команду вимикання та залишатиметься розімкнутим. Це запобігає спробі вимикача замкнути та відновити живлення несправного ланцюга, поки персонал знаходиться поблизу. Він фактично переводить вимикач у стан, який не можна перекрити ручним втручанням, запобігаючи потенційно катастрофічній повторній несправності. Ця конструкція є центральною у філософії безвідмовності на нашому заводі.

Запитання 3: Чи можна дистанційно вимкнути автоматичний вимикач високої напруги, щоб забезпечити безпеку персоналу під час катастрофи?

Відповідь: Так. Сучасні автоматичні вимикачі високої напруги оснащені можливостями дистанційного відключення через SCADA або системи керування підстанцією. Це дозволяє операторам розімкнути вимикач з безпечної відстані (з диспетчерської) у разі надзвичайної ситуації, такої як пожежа, землетрус або загроза спалаху дуги, перш ніж хтось наблизиться до обладнання. Така дистанційна робота є ключовою перевагою сучасних цифрових підстанцій, яка значно знижує ризик для життя людини під час екстремальних подій. Наша фабрика інтегрує надійні комунікаційні інтерфейси (IEC 61850) для забезпечення надійної дистанційної роботи.

Запитання 4: Які засоби безпеки запобігають випадковому замиканню вимикача працівником, коли інший працівник знаходиться всередині камери?

Відповідь: Цьому запобігає насамперед комбінація механічних блокувань і замків. У більшості конструкцій розподільних пристроїв вимикач не можна встановити в положення «закрито», якщо ланцюг не завершений. Крім того, механізм має положення «заземлено», яке механічно запобігає замиканню заземлювача, якщо вимикач замкнутий. Нарешті, використання процедур блокування/маркування (LOTO) з фізичними навісними замками на ланцюзі керування вимикача гарантує, що вимикач неможливо вимкнути дистанційно або локально під час технічного обслуговування. Ці багаторівневі заходи створюють безвідмовну систему.

Питання 5: Чи Lugao Power Co., Ltd. проводити навчання щодо безпечної експлуатації своїх автоматичних вимикачів високої напруги?

Відповідь: Так, ми пропонуємо комплексні навчальні програми як частину нашого післяпродажного обслуговування. Навчання охоплює не лише базову роботу, але й детальні модулі щодо систем блокування, безпеки спалаху дуги, аварійних процедур та належного використання засобів індивідуального захисту (ЗІЗ). Ми забезпечуємо навчання на місці та віртуальне моделювання, щоб гарантувати, що оператори та техніки розуміють механізми безпеки, вбудовані в наше обладнання. Ця відданість освіті є частиною нашої основної філософії бути партнером у сфері безпеки, а не просто постачальником обладнання.

Висновок: Партнерство у сфері безпеки з Lugao Power Co., Ltd.

Автоматичний вимикач високої напруги є неоспіваним героєм безпеки підстанцій. Це пристрій, який непомітно стоїть, щоб стримати гнів розлому, той, який забезпечує сувору послідовність операцій, і той, який фізично відокремлює чоловіків і жінок від мільйонів вольт, що живлять наш світ. наЛугао Power Co., Ltd., наша фабрика не просто виробляєАвтоматичний вимикач високої напругиодиниць; ми проектуємо системи безпеки. Ми розуміємо, що за кожною специфікацією та кожним звітом про випробування стоїть добробут людини. Ми прагнемо розширити межі технологій переривання, логіки блокування та діагностичного інтелекту, щоб гарантувати, що наші продукти не лише захищають мережу, але й людей, які її обслуговують. Безпека – це не контрольний список; це наша культура.

Готові покращити інфраструктуру безпеки вашої підстанції?контактЛугао Power Co., Ltd.сьогоднідля комплексного аудиту безпеки вашого поточного парку молотів. Наша команда експертів проведе детальний аналіз вашого наявного обладнання, порекомендує оновлення та розробить індивідуальний план навчання для вашого персоналу. Ми пропонуємо безкоштовні первинні консультації та комплексний технічний пакет, який включає детальні креслення та посібники з безпеки.Замовте безкоштовну консультацію з безпеки зараз у Lugao Power Co., Ltd. і переконайтеся, що ваша підстанція оснащена найкращою технологією безпеки високовольтних вимикачів.
