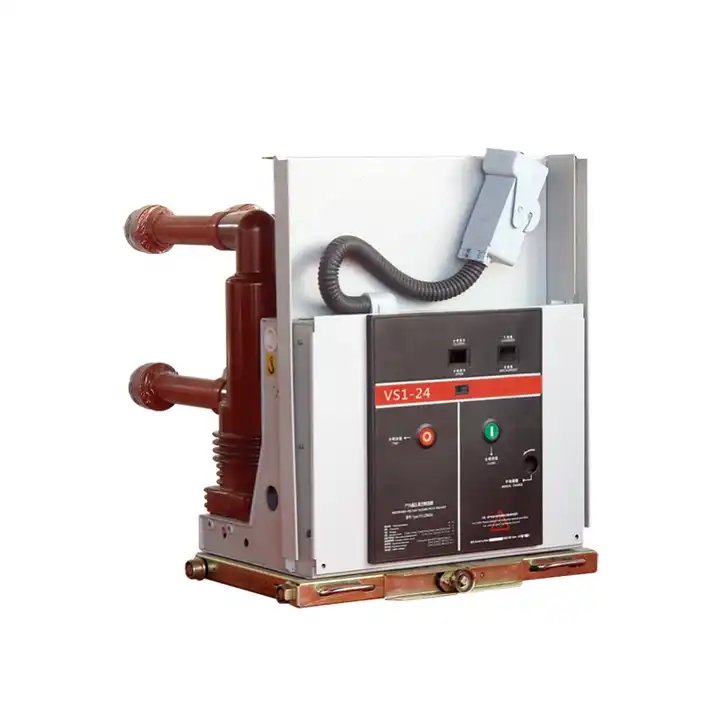

Внутрішній високовольтний вакуумний вимикач 630A

LiuGao з гордістю виступає як спеціальний виробник внутрішнього вакуумного автоматичного вимикача, пропонуючи внутрішній високовольтний вакуумний вимикач 630A з вбудованими полюсами. Ці автоматичні вимикачі, спеціально розроблені для використання в трифазних мережах змінного струму 50 Гц у внутрішніх системах розподілу електроенергії, розраховані на напругу 24 кВ. Їх основною функцією є захист і контроль електрообладнання в різних місцях, включаючи промислові та гірничодобувні підприємства, електростанції та підстанції. Автоматичні вимикачі VS1-24 відіграють ключову роль у забезпеченні безпеки та надійності електричних систем, оперативно відключаючи ланцюг у разі несправностей або ненормальних умов. Виберіть LiuGao для передових рішень, які змінюють стандарти вакуумних вимикачів для внутрішнього використання.

Надіслати запит

Опис продукту

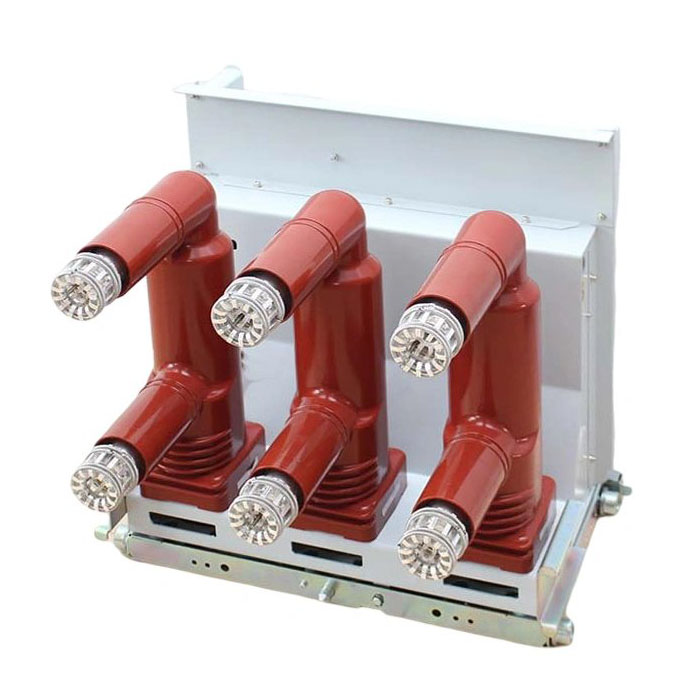

Liugao є постачальником внутрішнього високовольтного вакуумного вимикача 630A. Внутрішні вакуумні вимикачі серії VS1-24 із вбудованими полюсами використовують конструкцію вбудованих полюсів для основного провідного кола. Ця інноваційна конструкція значно покращує ізоляцію, механічну надійність і ефективність розриву, що призводить до роботи без обслуговування та збільшеного терміну служби механічної та електричної частин. Вакуумний вимикач відповідає як національним стандартам, так і стандартам IEC, досягаючи рейтингу продуктивності M-E2-C2.

Розроблений для сумісності з розподільними пристроями, такими як KYN28-24(GZS1), цей продукт підходить для стаціонарних установок. Принцип роботи вакуумного вимикача полягає в тому, що при розмиканні рухомих і статичних контактів через механізм керування між ними утворюється дуга. Високотемпературне випаровування контактних поверхонь генерує магнітне поле, яке швидко рухає дугу вздовж тангенціального напрямку контактної поверхні. Пари металу конденсуються на металевому циліндрі (щиті), і дуга природним чином гасне, коли вона перетинає нуль, що дозволяє швидко відновити міцність середовища.

На додаток до надійної роботи, серія VS1-24 ідеально підходить для внутрішнього застосування в промисловості, гірничодобувних підприємствах, електростанціях і підстанціях. Конструкція вбудованої опори забезпечує покращену надійність ізоляції та ефективні можливості розриву. Цей внутрішній вакуумний вимикач, вбудований у розподільний пристрій, забезпечує надійне рішення для захисту та керування електричним обладнанням у різних середовищах високої напруги.

Вакуумний автоматичний вимикач високої напруги для внутрішнього використання 630A

1. Температура навколишнього повітря: верхня межа +40 градусів, нижня межа -40 градусів;

2. Висота: ≤2000 м (якщо висота збільшується, номінальний рівень ізоляції буде відповідно збільшено);

3. Тиск вітру: не більше 700 Па (еквівалентно швидкості вітру 34 м/с);

4. Інтенсивність землетрусу: не більше 8 градусів;

5. Рівень забруднення: Ⅳ рівень;

6. Максимальний добовий перепад температур: не більше 25 градусів;

7. Відносна вологість: середньодобова не більше 95%, середньомісячна не більше 90%;

8. Місця без небезпеки займання, вибуху, хімічної корозії та сильної вібрації.

Специфікація внутрішнього високовольтного вакуумного вимикача 630A

Номер	Параметр		одиниця	Значення
1	Номінальна напруга		кВ	24
2	Номінальний рівень ізоляції	Номінальна короткочасна напруга живлення (1 хв)	кВ	65, 79
		(інтерфаза, відносна земля, злам)
		Номінальна напруга грозового імпульсу	кВ	125, 145
		(фаза, фаза, порт)
3	Номінальна частота		Гц	50
4	Номінальний струм		A	630、1250、1600、
				2000, 2500, 3150
5	Номінальний струм відключення короткого замикання		кА	20 、25 、31.5
6	Номінальна короткочасна витримка струму 4 с			20, 25, 31,5
7	Номінальний струм включення короткого замикання			50, 63, 80
8	Номінальний піковий струм			50, 63, 80
9	Номінальна послідовність операцій			O-0,3s-CO--180s-CO
10	Номінальний час відключення струму короткого замикання		час	20
11	Номінальний зарядний струм відключення кабелю		A	31.5
12	Номінальний струм відключення однієї батареї конденсаторів		A	630
13	Номінальний струм відключення батареї конденсаторів		A	400
14	Механічне життя		час	10000
15	Рухомі та статичні контакти дозволяють накопичити товщину зносу		мм	3
