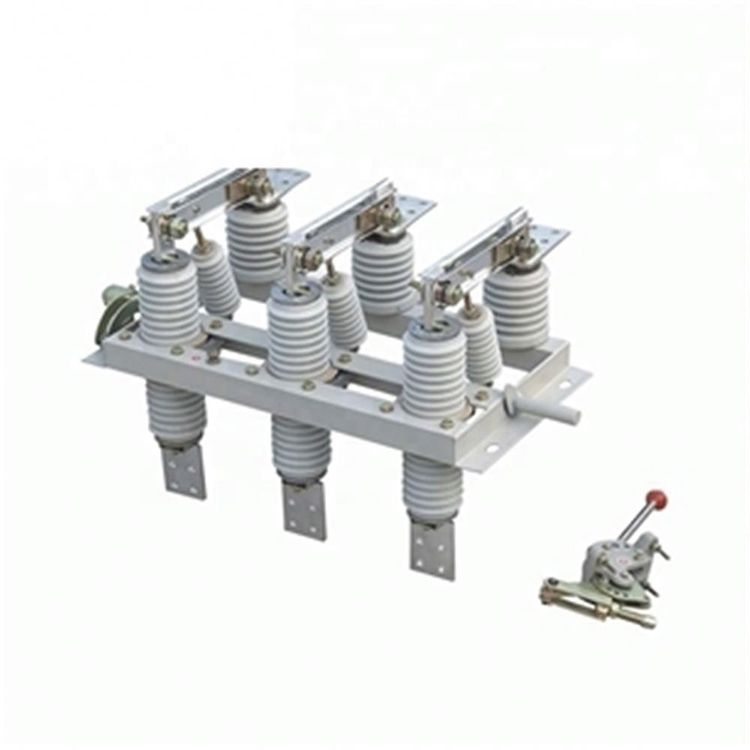

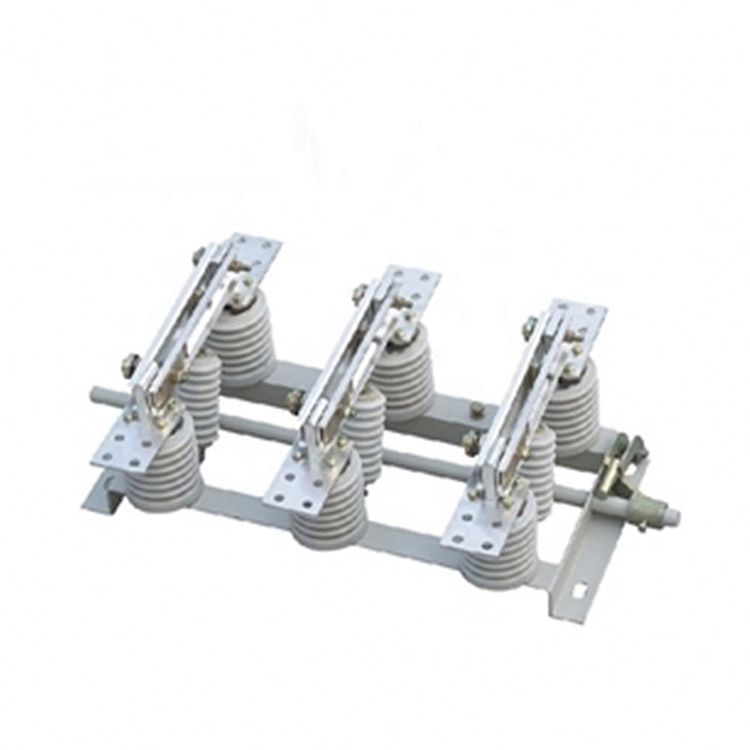

Lugao, провідний виробник внутрішніх електричних ізоляційних вимикачів високої напруги 10 кВ, представляє серію GN19-12, що охоплює типи 400, 630, 1000 і 1250. Провідна частина цих роз’єднувальних вимикачів надійно прикріплена до основи за допомогою двох опорних ізоляторів для кожна фаза (типи GN19-12C/400, 630, 1000, 1250 оснащені одним ізолятором стовпа та одним ізолятором порцелянового корпусу). Три фази встановлені паралельно, а провідна частина містить статичні контакти контактних ножів і контактотримачів (або струмопровідних стрижнів). Контактний ніж кожної фази з'єднаний із серединою зв'язувального ізолятора, який встановлений на основі шпинделя. Шпиндель з'єднаний з шатуном (надається користувачем) і механізмом переміщення типу CS6-1 через ручку.

З’єднувальний контактний ніж геніально виготовлений з двох мідних пластин із прорізами, що покращує як відведення тепла, так і механічну міцність. Ця конструкція не тільки збільшує площу розсіювання тепла контактного ножа, знижуючи нижню температуру, але також покращує механічну міцність, підвищуючи динамічну стабільність перемикача. Один кінець контактного ножа кріпиться до контактного блоку (або на струмопровідному стрижні) за допомогою болта (машина Шоу). Для GN19-12/1000, 1250 магнітна фіксуюча пластина вбудована в контактну зону, посилюючи притягання між двома контактними ножами з пазами під час великого струму короткого замикання. Роз’єднувачі GN19-12/400, 630 мають невелике обмеження по струму, що усуває потребу в пластині з магнітним блокуванням. Покладіться на Lugao для передових і надійних рішень у високовольтних електричних роздільниках.

Операційне середовище

1 Температура навколишнього середовища: Верхня межа: +40ºC; Нижня межа: -15ºC;

2 Висота не перевищує 1000 м.

3 Для відносної вологості повітря середньодобове значення не перевищує 95%, а середньомісячне значення не перевищує 90%;

4 Сила землетрусу не перевищує 8 градусів.

5 Встановлюється в місцях, вільних від пожежі, вибуху, хімічної корозії та сильної вібрації.

6 На місці установки не повинно бути легкозаймистих речовин, небезпеки вибуху, хімічної корозії та
