Роз'єднувач внутрішнього типу 15 кВ

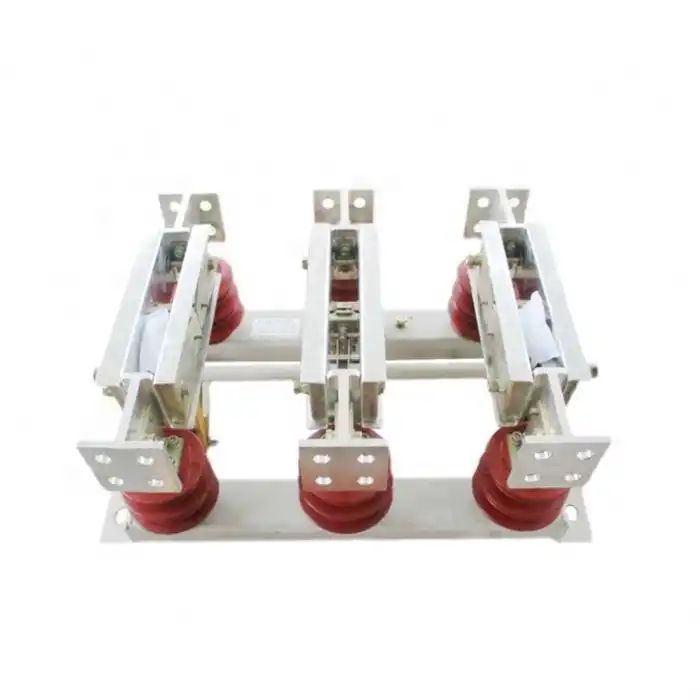

LuGao виступає як спеціальний виробник внутрішніх роз’єднувачів на 15 кВ. Роз’єднувач GN22-12(C) — це внутрішній високовольтний розподільний пристрій, призначений для використання в системах живлення з трифазним змінним струмом 50 Гц і номінальною напругою 12 кВ. Його основною функцією є підключення, від’єднання або перемикання ліній під напругою, коли на обладнання немає навантаження.

Надіслати запит

Опис продукту

Lugao є постачальником внутрішнього роз’єднувача на 15 кВ. Внутрішній високовольтний роз’єднувач GN22-12 підходить для номінальної напруги 10 кВ, трифазного змінного струму 50 Гц, і використовується в розподільних пристроях високої напруги в енергосистемі як автоматичний вимикач. під напругою без навантаження. Перемикач має нову, розумну та унікальну конструкцію. У ньому використовується двоетапний метод блокування, що забезпечує чудову динамічну та термічну стабільність при низькій робочій силі. Використання епоксидної смоли, ізоляторів і посріблених щіток разом із новими матеріалами та процесами забезпечує хорошу електропровідність, компактний розмір і малу вагу. Вихідні клеми полегшують з’єднання з вакуумними вимикачами та масляними вимикачами, зменшуючи об’єм розподільних шаф, мінімізуючи перехідні з’єднання та знижуючи витрати.

Робоче середовище роз’єднувача внутрішнього типу 15 кВ

Спосіб монтажу: бічний, середній

Температура навколишнього повітря: верхня межа +40С, нижня межа -30С; ;

Висота над рівнем моря: ≤2000 м (якщо потрібно збільшити висоту, номінальний рівень ізоляції повинен бути відповідно збільшений);

Тиск вітру: не більше 700 Па (еквівалентно швидкості вітру 34 м/с);

Амплітуда: інтенсивність землетрусу 8 градусів;

Рівень забруднення: І клас;

Максимальний добовий перепад температур: не більше 25С.

Специфікація роз'єднувача внутрішнього типу 15 кВ

пункт		одиниця	даних
номінальна напруга		кВ	12
номінальна частота		Гц	50
номінальний струм		A	1600~2000	2500~3150
номінальний короткочасний струм		кА	40	50
номінальний піковий струм		кА	100	125
номінальна тривалість короткого замикання		s	4
номінальний рівень ізоляції	Витримувана напруга промислової частоти 1 хв	кВ	полюс до полюса і полюс до землі 42 перелом 40
	витримувана напруга грозового імпульсу (пікова)	кВ	між полюсом і полюсом до землі 75 розрив 85
