Вимикач внутрішнього типу 24 кВ

LuGao пишається тим, що є спеціалізованим виробником вимикачів внутрішнього типу 24 кВ. Вимикач високої напруги для внутрішнього використання GN19-12(C) ретельно розроблений для систем живлення, що працюють при номінальній напрузі 12 кВ зі змінним струмом 50/60 Гц. Його конструкція включає механізм ручного керування CS6-1, призначений для розмикання та створення ланцюгів без навантаження. Завдяки додатковим варіаціям, таким як тип забруднення, висотний тип і тип індикації потужності, цей перемикач адаптований для задоволення різноманітних екологічних та експлуатаційних вимог, забезпечуючи оптимальну продуктивність і адаптивність у різних налаштуваннях.

Надіслати запит

Опис продукту

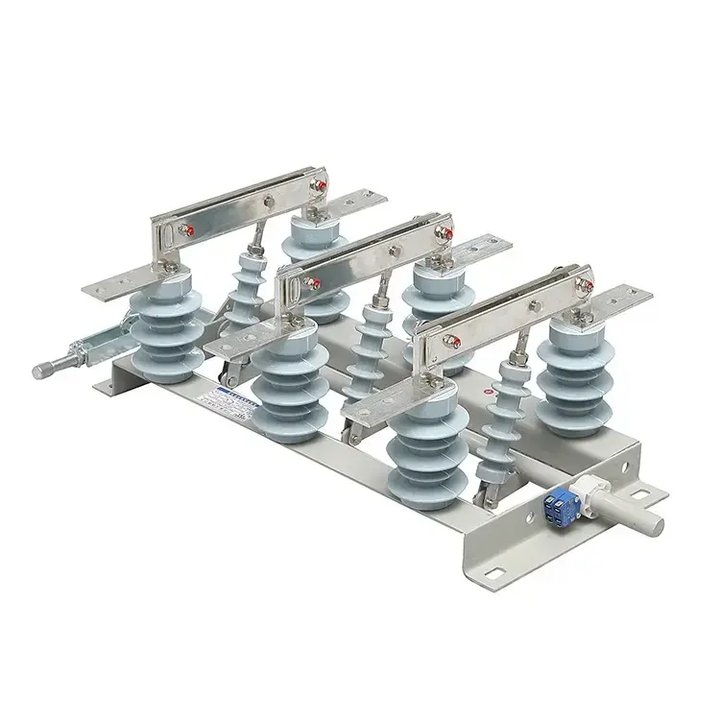

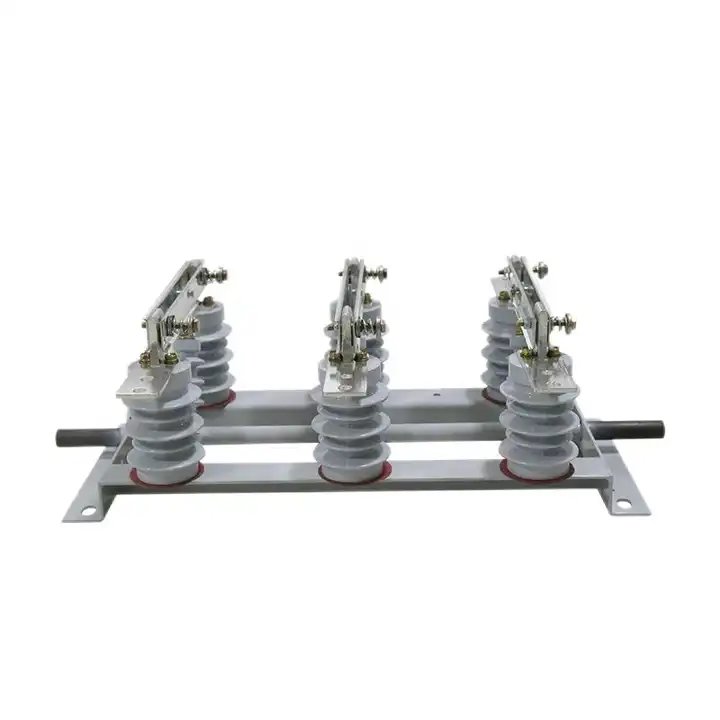

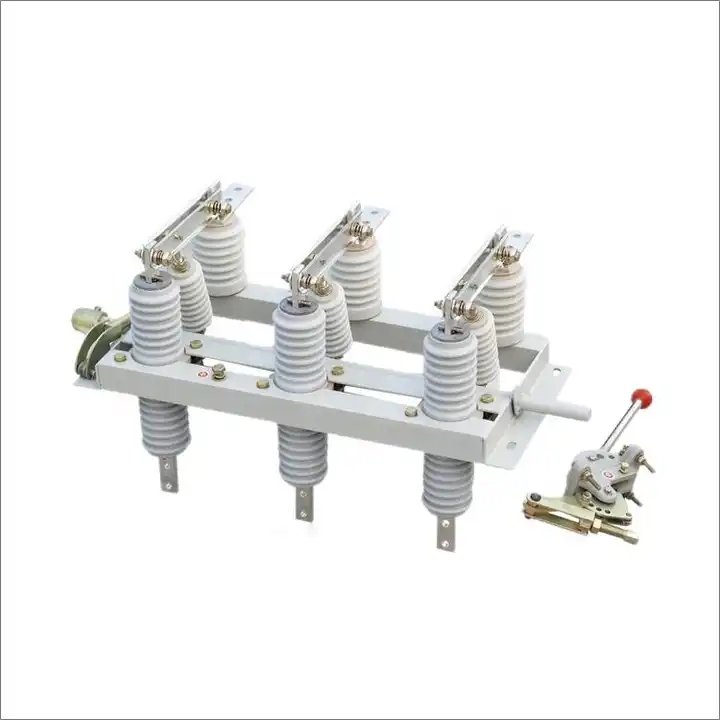

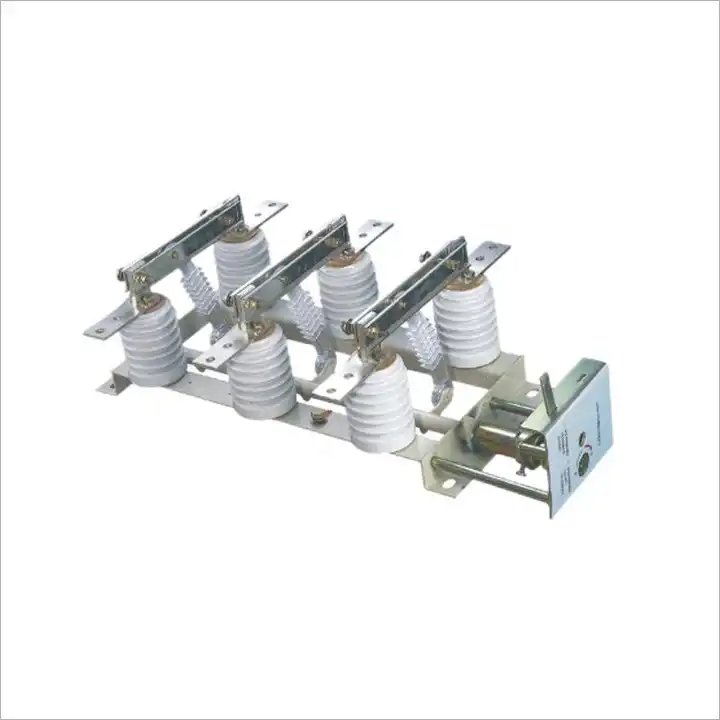

Lugao є постачальником внутрішніх роз’єднувальних вимикачів на 24 кВ. Внутрішні роз’єднувальні вимикачі типу GN19-12/400, 630, 1000, 1250 мають провідну частину, закріплену на основі двома опорними ізоляторами для кожної фази. (Тип GN19-12C/400, 630, 1000, 1250 має один опорний ізолятор і один ізолятор із порцелянового корпусу.) Три фази розташовані паралельно, а провідна частина містить статичні контакти контактних ножів і контактотримачів (або струмопровідних стрижнів) . Кожна фаза контактного ножа з'єднана з серединою зв'язувального ізолятора, при цьому зв'язковий ізолятор встановлений на основі шпинделя. Шпиндель з'єднаний з шатуном (надається користувачем) і рухомим механізмом типу CS6-1 через ручку.

З'єднувальний контактний ніж виготовлений з двох мідних пластин із прорізами, що покращує як площу розсіювання тепла, так і механічну міцність. Така конструкція знижує нижню температуру та покращує динамічну стабільність внутрішнього вимикача. Один кінець контактного ножа кріпиться до контактної колодки (або на струмопровідному стрижні) за допомогою болта (машина Шоу). GN19-12/1000, 1250 відрізняється встановленням магнітної фіксуючої пластини, яка служить для посилення притягання між двома пазами контактних ножів при великому струмі короткого замикання. Роз’єднувачі для внутрішнього використання GN19-12/400, 630 мають невелике обмеження по струму, усуваючи потребу в магнітній блокуючій пластині.

Робоче середовище роз’єднувача внутрішнього типу 24 кВ

Температура навколишнього середовища: -25°C ~ +40°C;

Висота: ≤1000 м;

Відносна вологість: середньодобова ≤95%, середньомісячна ≤90%;

Інтенсивність землетрусу: ≤8 рівня;

Місця встановлення: відсутність пожежі, вибуху, серйозного забруднення, хімічної корозії чи сильної вібрації.

Характеристики продукту вимикача внутрішнього типу 24KV

Тип	Номінальна напруга (кВ)	Номінальний струм (A)	Струм термічної стабільності 4 с (кА)	Струм динамічної стабільності (кА)
ГН19-12/400-12,5	12	400	12.5	31.5
ГН19-12/630-20		630	20	50
ГН19-12/1000-31,5		1000	31.5	80
ГН19-12/1250-31,5		1250	31.5	80
GN19-12C/400-12.5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31.5		1000	31.5	80
GN19-12C/1250-31.5		1250	31.5	80
