Вакуумний автоматичний вимикач 12KV для внутрішнього монтажу Smart Panel Board

LiuGao з гордістю лідирує в галузі як спеціальний виробник вакуумних вимикачів для внутрішнього струму. Наш флагманський продукт, вакуумний вимикач для внутрішньої смарт-панелі 12 кВ, спеціально розроблений для використання всередині приміщень у трифазних системах живлення змінного струму з частотою 50 Гц і номінальною напругою. 12 кВ. Крім міцної конструкції, основна функція цього вимикача полягає в тому, щоб він був захисним і керуючим блоком в електричній системі. Виберіть LiuGao для передових рішень, які переосмислюють надійність і продуктивність вакуумних вимикачів для приміщень.

Надіслати запит

Опис продукту

Liugao сміливо стоїть на позиції провідного постачальника елегазових вимикачів високої напруги 220 кВ. Цей вакуумний автоматичний вимикач розроблено спеціально для застосувань, що вимагають частих операцій із номінальним робочим струмом або місць, схильних до кількох струмів відключення короткого замикання. Завдяки передовій технології та надійній конструкції Liugao забезпечує неперевершену надійність і продуктивність високовольтних вимикачів. Виберіть Liugao для новаторських рішень, які переосмислюють стандарти у важких системах високої напруги. Унікальні переваги вакуумних автоматичних вимикачів роблять їх особливо придатними для сценаріїв, які вимагають надійних і частих перемикань.

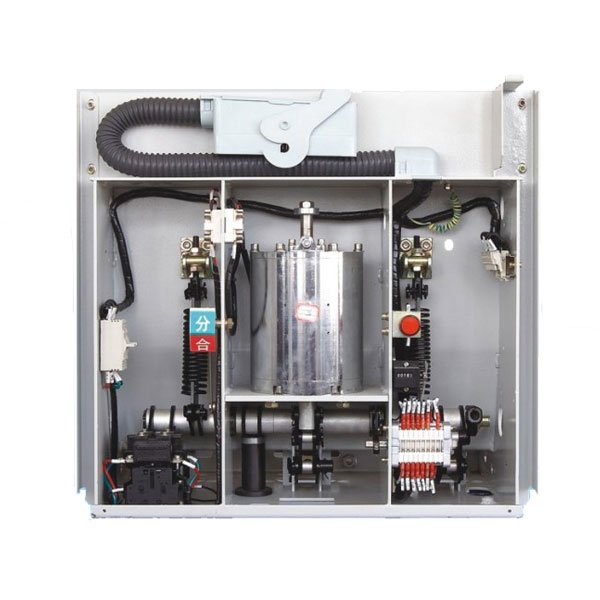

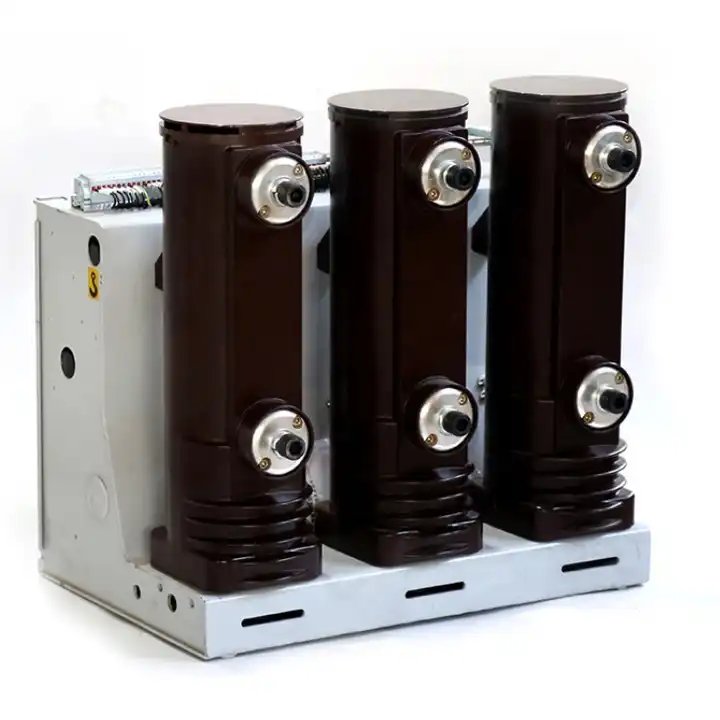

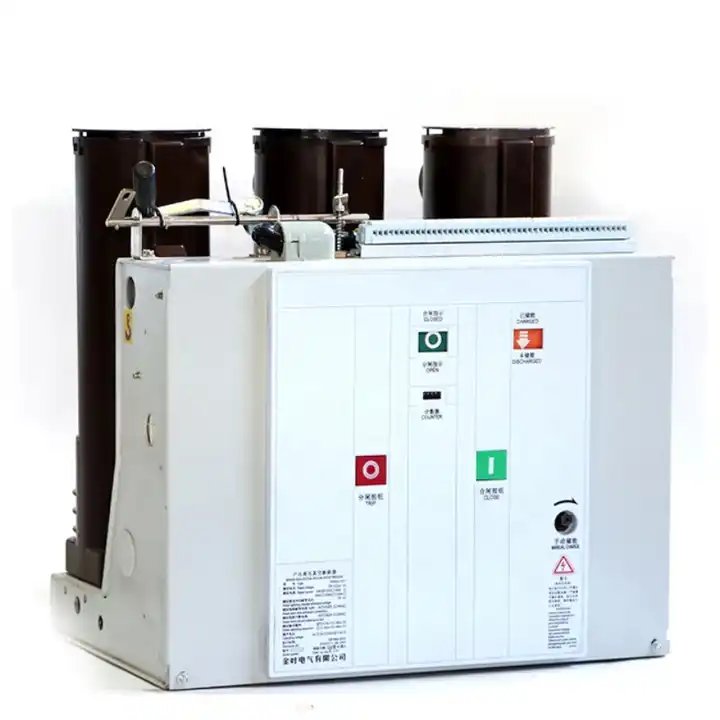

Вакуумний автоматичний вимикач VS1-12, який встановлюється збоку, сконструйований таким чином, щоб відповідати особливим вимогам високої напруги всередині приміщень. Його міцна конструкція та чудові робочі характеристики роблять його надійним вибором для забезпечення захисту та контролю електричних систем, що працюють на 12 кВ.

Робоче середовище вакуумного автоматичного вимикача для внутрішньої інтелектуальної панелі

Температура навколишнього середовища: -10℃-+40℃

Відносна вологість: середня вологість за день повинна бути не більше 95%. Середня вологість повітря за місяць повинна бути не більше 90%.

Інтенсивність землетрусу: не більше 8 градусів.

Тиск насиченої пари середній тиск за добу має бути не більше 2,2 кПа; середнього тиску за місяць повинно бути не більше

ніж 1,8 кпа;

Висота над рівнем моря: ≤1000 м (крім спеціальних вимог)

Він повинен бути встановлений у місцях без пожежі, вибуху, серйозного бруду та

Характеристики вакуумного автоматичного вимикача внутрішньої смарт-панелі 12 кВ

1. Ця серія VCB використовується інтегрована конструкція для робочого механізму та корпусу VCB з розумним, красивим і компактним розташуванням.

2.Ця серія VCB адаптованого вертикального ізоляції будинку проти удару через різні погодні умови, вона може ефективно запобігати VIS від пошкодження зовнішніми факторами.

3. Два різних монтажних блоки фіксованого типу та висувного типу можуть відповідати різним вимогам до різних розподільних пристроїв.

Специфікація вакуумного автоматичного вимикача для внутрішньої інтелектуальної панелі 12 кВ

НІ.	Пункт		одиниці	Параметри
1	Номінальна напруга		кВ	12
2	Номінальний струм		A	630~1250	1250	1250
3	Номінальний струм відключення короткого замикання		кА	20	25	31.5
4	Номінальний струм короткого замикання		кА	50	63	80
5	Номінальний піковий струм		кА	50	63	80
6	Номінальний струм короткого замикання 4S		кА	20	25	31.5
7	Оцінений	1хв напруга частоти живлення	кВ	42 (перелом 48)
	рівень ізоляції	Витримувана напруга грозового імпульсу (пікова)		75 (перелом 65)
8	Номінальна робоча послідовність			O－ 0,3S-CO-180S-CO
9	Ресурс механізму		Часи	10000
10	Часи розмикання номінального струму відключення короткого замикання		Часи	50
11	Номінальна напруга закриття оператора (DC)		V	AC/DC 220,110
12	Номінальна напруга відкриття оператора (DC)		V	AC/DC 220,110
13	Зазор між відкритим контактом		мм	11 ± 1
14	Перехід (ступінь стиснення контактної пружини)		мм	3,5 ± 0,5
15	Три точки фази, час відскоку закриття		РС	≤2
16	Час відскоку замикання контакту		РС	≤2
17	Середня швидкість відкриття		РС	1,1 ± 0,2
18	Середня швидкість закриття		РС	0,6 ± 0,2
19	відкриття	Найвища робоча напруга	s	≤0,05
	час	Найменша робоча напруга		≤0,08
20	Час закриття		s	0.1
21	Динамічний і статичний контакт дозволив носити кумулятивну товщину		мм	3
