LiuGao з гордістю є провідним виробником вакуумних автоматичних вимикачів для внутрішнього використання, представляючи вакуумний автоматичний вимикач 40,5 кВ з автоматичним замиканням 40,5 кВ — електричний пристрій високої напруги для внутрішнього використання з номінальною напругою 40,5 кВ, що працює від трифазного змінного струму 50 Гц. Розроблений для промислових і гірничодобувних підприємств, підстанцій, систем передачі та розподілу, цей вимикач забезпечує надійне керування та захисне вимикання. Його виняткова придатність для застосування в металургії та електродуговому виробництві сталі, де необхідні часті операції, виділяє його. Відповідно до стандарту GB 1984-89 "AC High Voltage Circuit Breaker", LiuGao запрошує вас випробувати передові рішення, які переосмислюють надійність і продуктивність вакуумних вимикачів для внутрішнього використання.

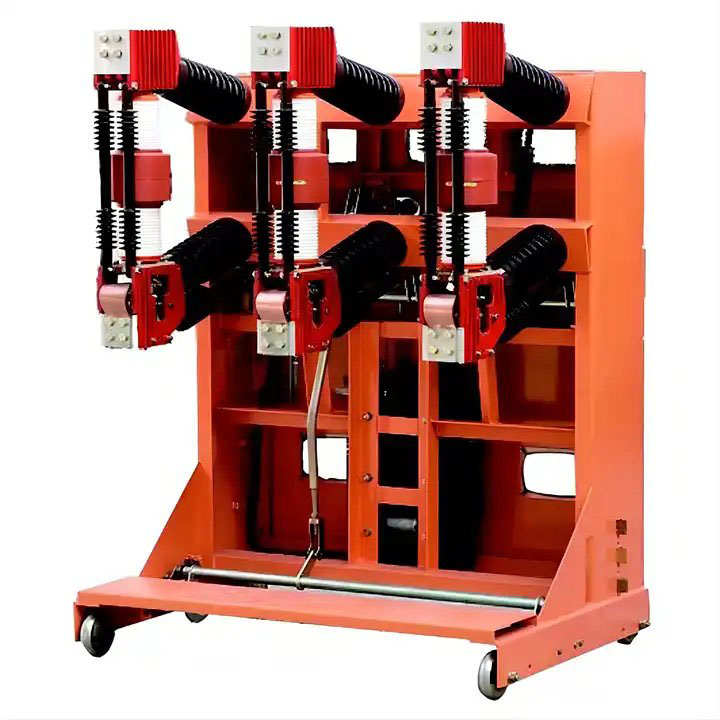

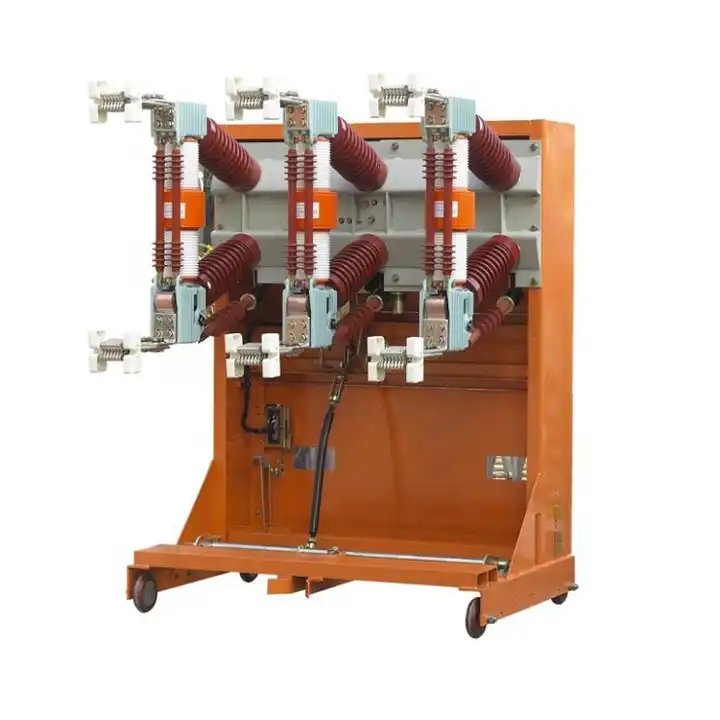

LiuGao є спеціальним виробником вакуумних автоматичних вимикачів для внутрішнього використання. Вакуумні автоматичні вимикачі ZN23-40.5 — це високовольтні пристрої розподілу електроенергії для внутрішнього використання, розроблені для номінальної напруги 40,5 кВ і працюють від трифазного змінного струму 50 Гц. Їх можна легко інтегрувати з розподільними пристроями JYN1-35 і GBC-35. Ці автоматичні вимикачі добре підходять для керування та захисту систем передачі та розподілу електроенергії на таких об’єктах, як електростанції та підстанції. Зокрема, вони перевершують застосування з частими операціями, наприклад, у металургії та металургійній промисловості.

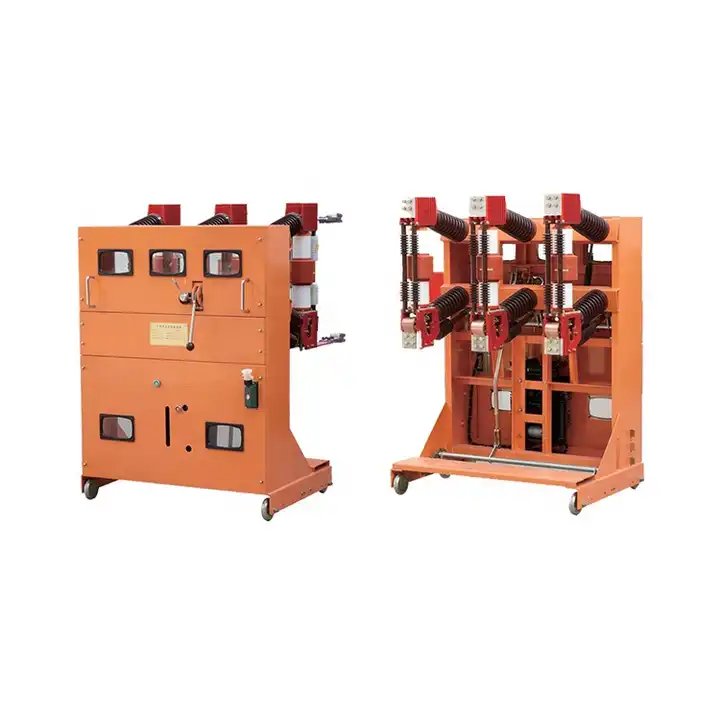

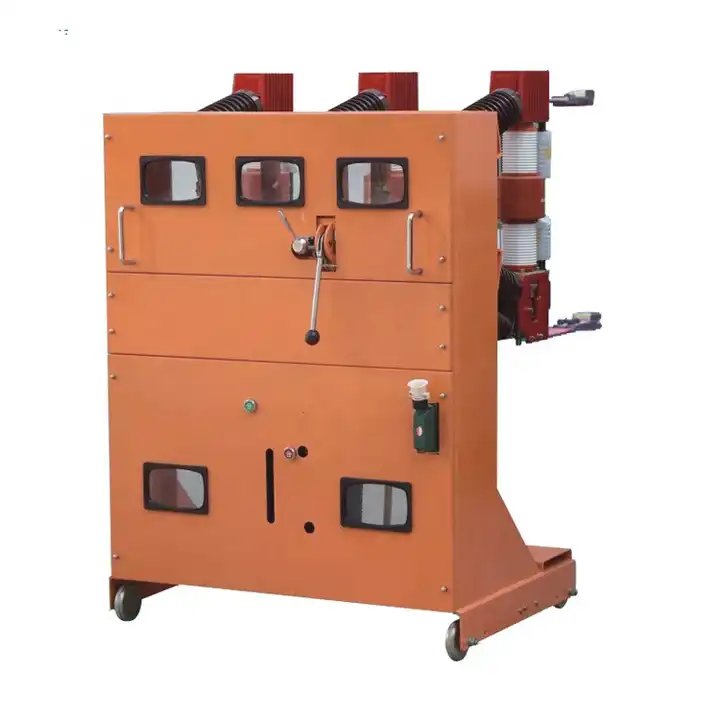

Завдяки конструкції ручного візка вакуумні автоматичні вимикачі ZN23-40.5 мають добре продуману конструкцію для легкого обслуговування. Вони оснащені електромагнітним приводом CD10-Ⅱ або пружинним приводом CT19-BN. Ці вимикачі спеціально розроблені для встановлення у високовольтних розподільних пристроях, таких як GBC-40.5, JYN1-40.5 та інших високих шафах.
1. Верхня межа температури навколишнього повітря не вище +40°С, нижня межа не нижче -10°С (допускається зберігання і транспортування при -30°С):
2. У місцях, де висота над рівнем моря не перевищує 1000 м, коли виріб використовується в системі 7,2 кВ, відповідну висоту можна збільшити до 3000 м;
3. Відносна вологість: середньодобова не більше 95%, середньомісячна не більше 90%;
4. Тиск насиченої пари: середньодобове значення не перевищує 2,2x 103 МПа, середньомісячне значення не перевищує 1,8x 103 МПа, і конденсація може виникнути, коли температура різко падає в період вологості;
5. Місце встановлення повинно бути вільним від частих сильних вібрацій;
6. Навколишнє повітря не повинно бути значно забруднене корозійними або легкозаймистими газами та водяною парою;
7. Місце установки повинно бути сухим і чистим;
8. Сейсмічна інтенсивність не повинна перевищувати 8 градусів.
Немає. | Пункт | одиниця | Дані | ||
1 | Номінальна напруга | Кв | 40.5 | ||
2 | Номінальна ізоляція (витримувана напруга 1 хв.) | Кв | 95 | ||
3 | Номінальна ізоляція (номінальна напруга грозового імпульсу) | A | 185 | ||
4 | Номінальна частота | Гц | 50 | ||
5 | Номінальний струм | A | 630 / 1250 / 1600 / 2000 / 2500 | ||
6 | Номінальний струм відключення короткого замикання | The | 25 / 31,5 | ||
7 | Номінальний піковий витримуваний струм | The | 63 / 80 | ||
8.а | Номінальний струм включення короткого замикання | The | 63 / 80 | ||
8.б | Номінальний час відключення струму короткого замикання | t | 20 | ||
9 | Переломний час | РС | ≤80 | ||
10 | Номінальний час термостабілізації | s | 4 | ||
11 | Номінальна послідовність операцій | / | O-0,3s-CO-180s-CO | ||
12 | Номінальна робоча напруга | V | AC110 / AC 220 / DC110 / DC 220 | ||
13 | Номінальний робочий струм котушки закриття та відкриття | / | 1,05 (110 В) / 0,96 (220 В) | ||
14 | Відстань центру фази | мм | 300±1,5 / 380±1,5 / 440±1,5 | ||
15 | Допустима товщина зносу контактів | мм | ≤3 | ||
16 | Основний опір ланцюга для кожної фази | мОм | 80 | ||
17 | Механічний термін служби | F | 10000 |
Немає. | Пункт | одиниця | Дані | ||
1 | Контактна відстань | мм | 20±2 | ||
2 | Переїзд | мм | 4±1 | ||
3 | Середня швидкість закриття | РС | 0,6±0,2 | ||
4 | Середня швидкість відкриття | РС | 1,6±0,3 | ||
5 | Час закриття | РС | 50~85 | ||
6 | Час відкриття | РС | 40~85 | ||
7 | Час відскоку закриваючого контакту | РС | ≤3 | ||
8 | Трифазне закриття та відкриття в різних фазах | РС | ≤2 | ||
9 | Буферний хід | мм | 17 |
